LAGERDRARARE

Lageravdragare för avdrag av flush-montera kulbultar och ringar

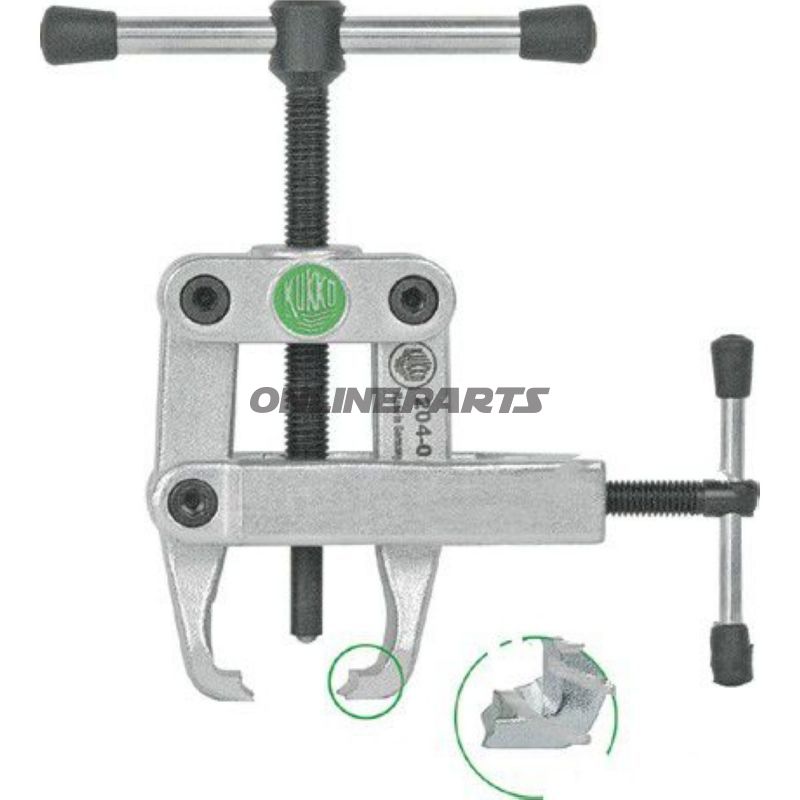

Produkt: Lageravdragare från Kukko (MPN: 646.28.24, GTIN: 4021176339516). Detta verktyg är avsett för exakt avslutning av kulbultar, lagerringar och liknande delar där platt eller flush montering kräver ett säkert grepp för borttagning utan att skada omkringliggande komponenter.

Funktion och användning

• Lageravdragningen sker med profilfrästa, kilformade klor på avdragarenens krokar. När sidklykanen (spännvap) dras till, borrar klorna sig in under den del som ska avlägsnas och säkerställer ett fast grepp redan innan själva dragrörelsen påbörjas.
• Designen är lämplig för flush- eller planmonterade kulbultar och lagerringar, där access är begränsad och där det är viktigt att undvika att skada navytor eller husets inre ytor.
• Driften utförs via ett T-handtag, som ger ett centrerat drag och god kraftöverföring under borttagningen.

Material och konstruktion

• Kroppen och klorna är utförda i härdat stål för att motstå de koncentrerade krafterna vid avdrag utan deformation. Profilfräsningen på klorna är utförd för att öka ingreppet utan aggressiva skärytor.
• Sidklemme (spännzwingen) är konstruerad för att leverera jämn kompression, så att klorna dras säkert in under kanten på det avdragna elementet. Materialvalet är kalibrerat för balans mellan slitstyrka och precision.
• Konstruktionen och finishen följer industriella standarder, riktade mot verkstadsbruk där upprepad belastning och underhåll är normalt.

Tekniska data och dimensioner

• Spännvidd (operativ räckvidd): 90,0 mm
• Spänn-djup (skäryta): 100,0 mm
• Vikt: cirka 2,0 kg
• Drivtyp: T-handel för direkt mekaniskt drag
• Typbeteckning i tekniska data: Ball Joint Puller (användning: Bearing)

Kompatibilitet och användningsområden

• Lämplig för motorverkstäder och mekaniker som arbetar med nav, växellådor, motor- eller transmissionskomponenter med flush-monterade lager.
• Används där tillräckligt med plats för en konventionell inre avdragare saknas, och där ett sidledes klämdrag ger bättre åtkomst.
• Passar till situationer med standard 90 mm räckvidd; vid större eller mycket små dimensioner bör användbarheten bedömas i förhållande till komponentens geometri.

Fördeler i praktiken

• Säkrar tidigt ingripande från klorna, så att elementet hålls fast före huvuddraget — minskar risken för glidning under avdrag.
• T-handtagen ger god kontroll över dragkraften, vilket är användbart vid precisionsarbete nära tätningar och tätningsytor.
• Robust stållösning lämpad för upprepad användning i verkstadsmiljö.

Märke och identifikation

Produkten tillverkas av Kukko och identifieras med fabrikationsnumret MPN 646.28.24. GTIN-numret 4021176339516 ingår i Kukko’s produktregistrering och kan användas för uppslag i reservdelsdatabaser eller vid beställning.

Anmärkningar

• Kontrollera att dimensionerna (spännvidd 90 mm, spänn-djup 100 mm) passar den specifika komponenten innan avdraget påbörjas.
• Vid arbete nära känsliga ytor rekommenderas korrekt stöd av omgivande delar för att undvika skador under draget.
