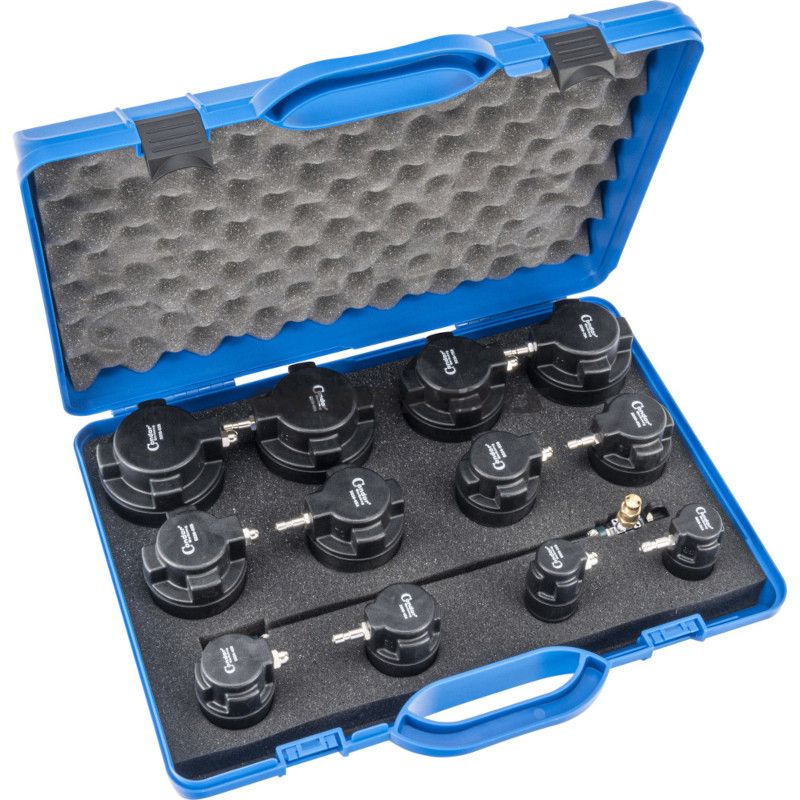

LADELUFT PRUEFSATZ 13TLG FÖR SCHLAUCHANSCHLUSS

Tryck- och läckagetest-Set för laddluft/slangtillkopplingar — 13 delar

Produktöversikt: Detta 13-delade testset (GTIN 4037374250362, MPN 614.50.36) är avsedd för diagnostik av läckage i laddluft- och boosttrycksystem hos förbränningsmotorer. Sättet är utformat för användning i trånga motorutrymmen och kopplas direkt till slangändarna — det fungerar med vanligt tryckluft för att avslöja läckor och kontrollera komponenters täthet utan behov av avancerad specialutrustning.

Funktion:

• Sättet möjliggör säker och snabb diagnos av läckage i boosttryckssystemet genom att isolera och tryckprovningar av individuella slanganslutningar och rör.
• Ansutts via slanganslutningar; inte lämpligt för bajonett- eller låsförbindelser.
• Inbyggd tryckavlastningsventil i anslutningsslangen hindrar överskridande av testtryck och minskar risken för skador på komponenter under tryckprov.
• Kan användas tillsammans med en konventionell däckluftblåsa eller vanlig kompressor/luftpump — inget ytterligare specialverktyg behövs.
• Kan användas för kompletterande kontroll av EGR-ventiler och dränerade kylsystem beroende på fordonskonstruktion.

Innehåll och tekniska detaljer:

• Testplugg-set, 2-delat, Ø 31 + 38 mm (5036-31)
• Testplugg-set, 2-delat, Ø 46 + 51 mm (5036-46)
• Testplugg-set, 2-delat, Ø 55 + 60 mm (5036-55)
• Testplugg-set, 2-delat, Ø 65 + 70 mm (5036-65)
• Testplugg-set, 2-delat, Ø 75 + 80 mm (5036-75)
• Testplugg-set, 2-delat, Ø 85 + 90 mm (5036-85)
• Anslutningsslang med tryckavlastningsventil (5036-AS)

Totalt antal delar i setet: 13. GTIN: 4037374250362. MPN: 614.50.36.

Materialval och konstruktion:

• Testpluggarna är tillverkade i material som tål upprepad mekanisk hantering och tätning mot mjuka och hårda slangändar. Materialen är valda för god motståndskraft mot olja och vanliga motorkemikalier samt dimensionsstabilitet vid arbetstemperaturer som vanligtvis förekommer vid motordiagnostik.
• Anslutningsslangen är tillverkad för att klara normala testtryck från verkstads-kompressorer och innehåller en mekanisk tryckavlastningsventil som begränsar testtrycket för att skydda både testpinnar och motorkomponenter.
• Tillbehör är konstruerat för praktisk montering i trånga utrymmen — den kortare, sidoläge testanslutningen underlättar arbetet i områden med begränsad frihöjd.

Kompatibilitet och användning:

• Sättet är lämpligt för de flesta boosttrycksystem som använder flexibla slanglösningar med cirkulärt tvärsnitt. Använd relevanta testplugsstorlekar för korrekt tätning.
• Inte lämpligt för system med bajonett- eller särskilda lås-/klämförbindelser utan separat adaptor.
• Lämpligt för användning på både personbilar och lätta kommersiella fordon där man arbetar med laddluft- eller laddluftsrör.

Praktiska anmärkningar för montör och mekaniker:

• Välj testplugg med passande diameter för att säkerställa korrekt tätning; de tvådelade pluggarna ger flexibilitet vid olika slangdimensioner.
• Använd lågt testtryck först och kontrollera att tryckavlastningsventilen fungerar innan fulltt testtryck appliceras.
• Rengör slangändar och avlägsna fastbränd smuts före montering för att uppnå tillförlitlig mätning.

Leveransomfattning: En komplett läckagetest-anordning för boosttryckssystem består av ovan nämnda 2-delade teststickor i olika diametrar samt en anslutningsslang med tryckavlastningsventil.

Obs: Produktdata återges från tillverkarens specifikationer. Varumärke anges inte för detta MPN/GTIN-par; MPN 614.50.36 och GTIN 4037374250362 kan användas vid beställning eller reservdelförfrågan.
