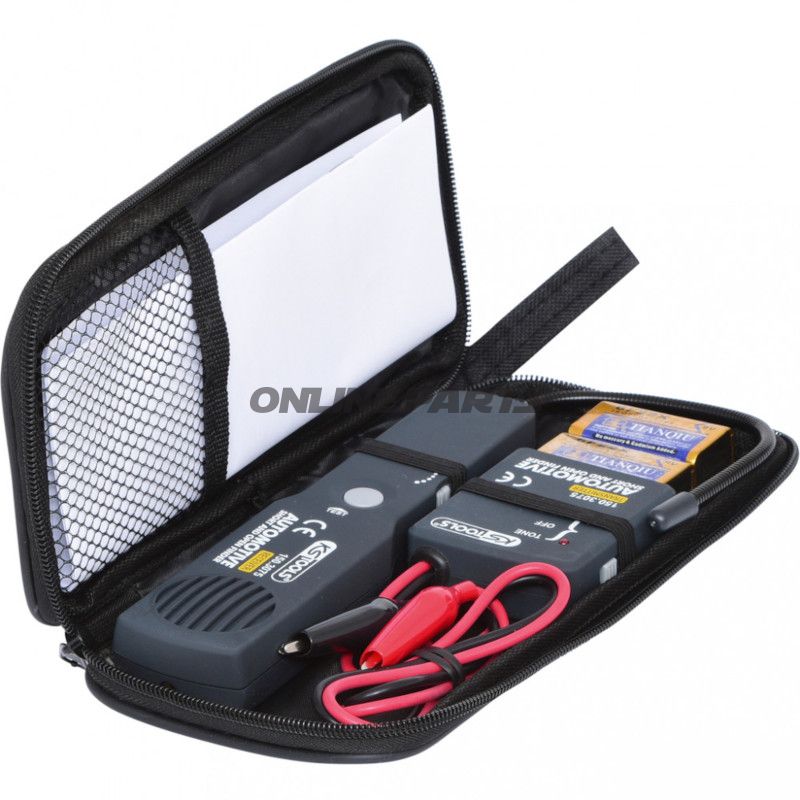

KURZSCHLUSSDETEKTOR 12-42V

Kortslutningsdetektor 12–42V för sökning av kabelfel och läckström

Produkt: Kortslutningsdetektor från KS Tools (MPN: 609.03.37, GTIN: 4042146206201). Enheten är avsedd för professionell felsökning i fordons elektriska kretsar från 12 V upp till 42 V.

Funktion och användning

• En sändare kopplas till den krets som ska testas, vanligtvis via säkringsboxen med isolerade krokodilklämmor. Sändaren genererar ett spårningssignal i ledningen.
• En mottagare följer kabelsträckningen och registrerar den utsända signalen både akustiskt och med en riktad LED, så ledningsförlopp och felplats kan lokaliseras utan att öppna eller genomborra kablar.
• När mottagaren inte längre tar emot signal indikerar det vanligtvis att kortslutningen eller avbrottet är funnet.
• Apparaten kan användas för att hitta kortslutningar, läckströmmar (för högt batteriförbrukning), avbrutna kretsar, dåliga eller lösa kontakter samt för att spåra kabelbane i fordonets karosseri och ledningsnät.
• Sändaren har möjlighet till anslutning av hörlurar via en inbyggd koppling för arbete i störande miljöer.

Material och tekniska egenskaper

• Konstruerad för drift i spänningsområdet 12–42 V, vilket täcker vanliga personbils- och många lätta lastbilskretsar.
• Sökfältskänsligheten är steglös justerbar, så mottagaren kan anpassas till olika kabeltyper och störningsmiljöer och därigenom förbättra precisionen vid lokalisering av fel.
• Mottagaren anger signals riktning via en riktad LED och kompletterar med akustiskt utdata för snabb bedömning utan konstant visuell kontakt.
• Levereras med batterier (två 9 V-blockbatterier inkluderade), vilket gör verktyget färdigt att använda omedelbart utan behov av extern strömförsörjning under fältarbete.
• Robust plastkapsling lämplig för verkstadsmiljöer; komponentval och utförande är inriktade på driftsäkerhet och praktisk användning vid upprepad manuell hantering.

Praktiska fördelar för mekaniker och teknisk personal

• Minskar behovet av omfattande demontering av stelfönster, klädsel och mattor, eftersom fel kan lokaliseras längs ledningsförloppet.
• Gör det möjligt att spåra dolda ledningar och hitta elektriska komponenter utan att skada isoleringen onödigt.
• Lämplig för felsökning av permanenta läckströmmar, kortslutningar och tillfälliga kopplingsfel (lösa kontakter), som annars kan vara svåra att reproducera med en vanlig multimeter.

Kompatibilitet och begränsningar

• Passar till lågfältskretsar mellan 12 V och 42 V. Använd inte på högspänningskretsar eller som ersättning för diagnostikutrustning avsedd för andra spänningsområden.
• Säkra korrekt anslutning via säkringsboxen och använd isolerade grepp för att undvika oavsiktlig kortslutning vid anslutning.

Identifikation och leverantörsuppgifter

Produkten marknadsförs av KS Tools under artikelnummer (MPN) 609.03.37. GTIN 4042146206201 kan användas vid registrering i lager- och beställningssystem eller vid sökning i reservdelar databaser.

Pakkestatus

Enheten levereras i skyddande förpackning med tillhörande krokodilklämmor och inkluderade 9 V-blockbatterier. Ingen uppgift om partistorlek i beskrivningen, så beställ enkla enheter eller enligt butikens standardförpackning.
