KULKOPPLING 800KG WW8-A 50 mm

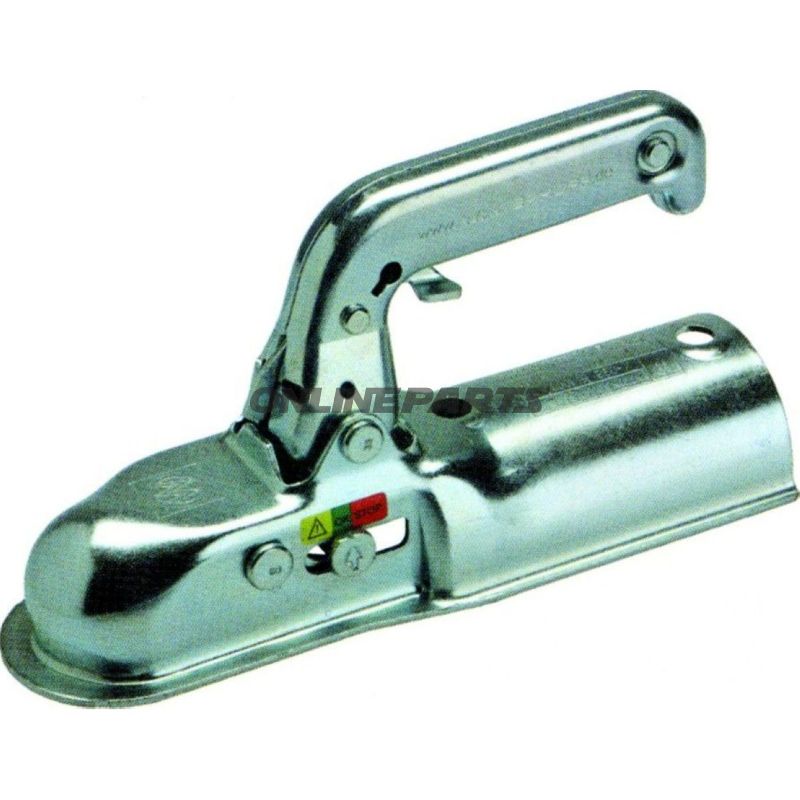

Kugelkoppeling 800 kg WW8-A, 50 mm – dragning och låsning av släpvagn

Denna kugelkoppeling (GTIN: WW8-A, MPN: 338.00.58) är en 50 mm-utförande avsedd för hantering av lätta släpvagnar och anslutningsbeslag. Beskrivningen nedan är riktad till mekaniker och motorcykelägare som behöver exakt information om funktion, material, montering och säkerhetsfunktioner.

• Primär funktion: Kopplingen håller trailerns dragstång på dragkulan och möjliggör snabb på- och avkoppling. Den är konstruerad för belastningar upp till 800 kg och tillåter en lodrät dragstångsb input på upp till 75 kg.
• Beträning/manövrering: Enhandssbetjäning med stort handtag. Öppning sker genom att luta handtaget framåt; stängning genom att skjuta ner handtaget eller vid vertikalt belastning från ansluten släpvagn. Handtaget har inbyggd låsning för att förhindra oavsiktlig öppning.
• Säkerhets- och övervakningsfunktioner: Husets sida är utrustad med en multifunktionsdisplay för visuell kontroll av tillstånd: koppling öppen/stängd och slitageindikator (koppling/kula). Det finns möjlighet att montera ett mortislås i handtaget som stöder stöld- och obehörig avkoppling. Produkten uppges ha EF-godkännande nr. 00-0229 e4.

Material och utförande

Kopplingen är tillverkad i stålplåt med ytbehandling som normalt används för denna typ av rör- och plåtkonstruktioner för att säkerställa tillräcklig styrka och slitstyrka vid normal användning. Stålplåtkonstruktionen ger god belastningstålighet och dimensionell stabilitet vid mekanisk belastning; ytbehandlingen skyddar mot korrosion vid vanligt väg- och parkeringsbruk. Handtaget är dimensionerat för grepp och kontroll vid ensidig betjäning, och låsmekanismen är mekaniskt integrerad utan elektriska komponenter.

Tekniska data och mått

• Utförelse: A
• Dragstångs avskärmning (kuglets diameter/inbyggnad): 50 mm
• Släpvagnsbelastning (max): 800 kg
• Tillåten dragstångsb belastning (lodrätt): 75 kg
• Borrar: 11 mm
• Anslutningsmått (avstånd/centrering): 90 mm

Kompatibilitet och montering

Designad för montering på standard dragkonstruktioner med 50 mm dragstångsavskärmning. Borrar på 11 mm används för fästning; kontrollera alltid befintliga monteringsflänsar och bultmått. Anslutningscentret är 90 mm, vilket är relevant vid kontroll av avstånd mellan monteringspunkt och kula. Vid montering rekommenderas att kontrollera bult- och momentkrav enligt fordonets eller släpvagnstillverkarens anvisningar.

Tekniska fördelar och bedömning

• Robust plåtbull konstruktion med mekanisk låsmekanism lämpad för upprepade till- och avkopplingar.
• Integrerad visuell indikator för korrekt stängt tillstånd och varning om slitage minskar behovet av löpande manuell inspektion under rutin-kontroll.
• Mortislåset i handtaget ger en mekanisk metod för att förhindra obehörigt öppnande.

Produktidentifiering: GTIN WW8-A och MPN 338.00.58 är relevanta vid sökningar efter reservdel eller vid beställning av ersättningsdelar. Ingen tillverkarnamn anges i de tillgängliga uppgifterna; kontrollera gärna leverantörens produktsbladv för eventuella ytterligare material- eller korrosionsskyddsdetaljer före slutlig montering.
