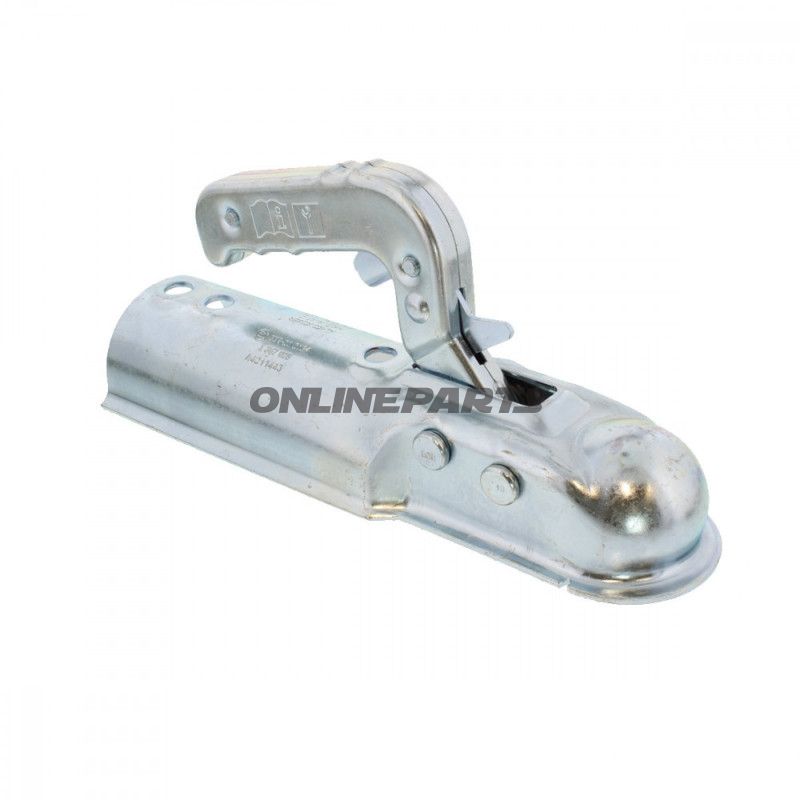

KULKOPPLING 750KG AK7-B 60 mm

Kulehuvudkoppling till släpvagn – AL-KO AK7-B, 750 kg, för Ø 60 mm dragrör

Denna kulehuvudkoppling (AL‑KO AK7‑B, MPN: 338.05.88, GTIN: 1367024) är en mekanisk kopplingsenhet avsedd för sammankoppling av en släpvagn och bilens dragstos. Den är utformad för rund dragrörssadel Ø 60 mm och är dimensionerad för ett tillåtet axeltryck på 750 kg och en maximal dragstångbelastning på 75 kg. Produkten används främst av mekaniker och erfarna motorcykel- och släpvagnsägare som behöver en robust och precis kulaformad koppling för lätta släp eller lätt trailers.

Funktion

• Kulehuvudkopplingen greppar tag i bilens släpvagnsdrag och överför lodräta och vågräta belastningar via en kula-ett mekanism. Den säkerställer stabil rörelsefrihet i vridpunkterna, samtidigt som den håller släpvagnen centralt bakom fordonet.
• Designad för statiskt axeltryck upp till 750 kg och en begränsad dragstångbelastning (75 kg) innebär att kopplingen lämpar sig för mindre till medelstora fordonskategorier där belastningar är kända och inom dessa gränser.

Material och egenskaper

• Materialinformation från tillverkaren: Kulehuvudet och beslag är vanligtvis tillverkade i stål med ytförädlingsbehandling (förzinkning eller målad), vilket ger korrosionsskydd under vanligt väg- och havsmiljöexponering. Konstruktionen är dimensionsanpassad för att klara de angivna axel- och dragstångbelastningarna utan plastisk deformation vid korrekt montering.
• Hög precision i kula- och låsmekanismen reducerar spel och säkerställer jämn rörelse mellan fordon och släp, vilket minskar ojämn belastning på monteringspunkter och kopplingsfinger.
• Hålen är dimensionerade för bultar med Ø 12,5 mm för fäste i monteringsplattor eller dragstänger, vilket motsvarar vanliga standard-svall i släpvagnsapplikationer.

Tekniska mått och mekaniska data

• Tillåtet axeltryck: 750 kg
• Tillåten dragstångbelastning: 75 kg
• Dragrör: rund Ø 60 mm
• Håldistanser lodrätt: 90 / 116 mm (anger två monteringspositioner eller alternativ hålplacering beroende av beslag/adaptor)
• Fästhål: Ø 12,5 mm

Kompatibilitet och montering

• Passar till ram- eller dragändsystem som accepterar en Ø 60 mm dragrörssadel. Kontrollera alltid mått och håldistans mot fordonets monteringsplatta före installation.
• Håldistanserna (90 / 116 mm) anger lodräta borr- eller monteringsmöjligheter; välj position som säkerställer korrekt passform och momentfördelning i ramen.
• Använd korrekta bultar, låsmuttrar och momentvärde vid montering. Efterspänning och efterkontroll rekommenderas efter kort provkörning för att undvika rörelse i monteringspunkter.

Säkerhet och användningsbegränsningar

• Följ de angivna gränserna för axeltryck och dragstångbelastning. Överskrid inte de specificerade värdena – det kan kompromissa säkerheten och leda till mekaniskt fel.
• Kontrollera korrosionsskydd och rörliga delar regelbundet; slitage eller skada på låsmekanismen ska åtgärdas innan vidare användning.

Produkten är identifierad med MPN 338.05.88 och GTIN 1367024. Om du behöver en alternativ version eller ytterligare tekniska dokument, bör du kontrollera tillverkarens datablad för AL‑KO AK7‑serien för fullständig information om material, ytbehandling och godkännanden.
