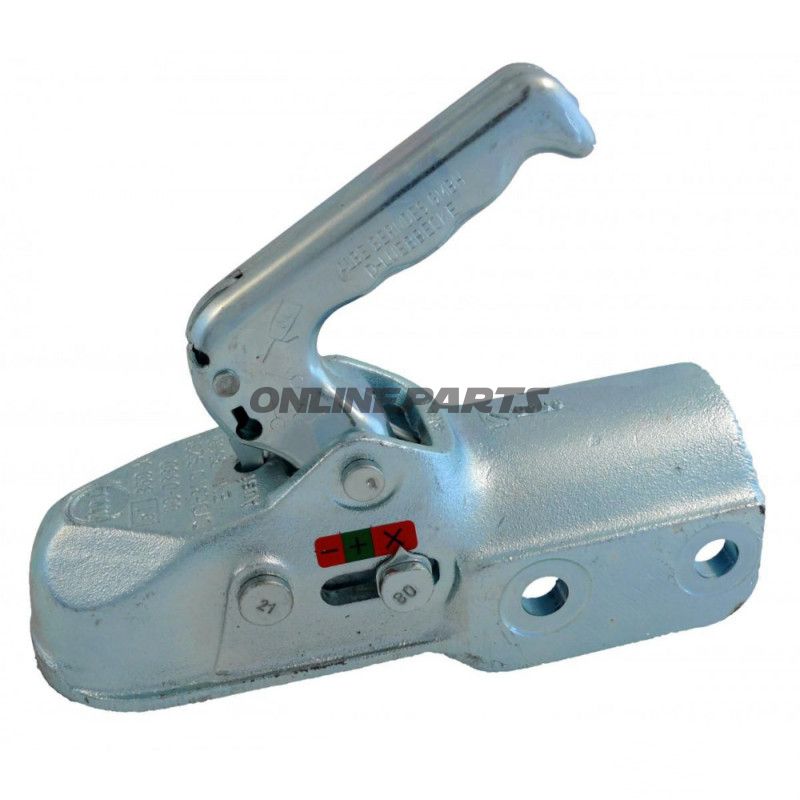

Kugelkoppling till släp – Winterhoff WW 350‑R, 3500 kg, 60 mm dragstång
Produkt: Kugelkoppling till släpvagnskoppling från Winterhoff (modell WW 350‑R, MPN 338.07.50). GTIN: 4045541011890.
Denna kugelkoppling är avsedd för montering på rund dragstång Ø 60 mm och är konstruerad för sammanlagda tillåtna totalvikter (GVW) upp till 3.500 kg med en maximal lodrät belastning (tongue load) på 200 kg. Den passar till hålbultar med hålavstånd på cirka 54 mm och använder bultar i storlek ca. 16,5 mm. D‑värdet är angivet till 31 (D/DC), vilket är relevant vid beräkning av kopplingens dynamiska styrka under körning.
- Varumärke och identifikation: Winterhoff, MPN 338.07.50, GTIN 4045541011890.
- Kapacitet: Totalvikt 3.500 kg, lodrät belastning 200 kg.
- Dragstång: Rund Ø 60 mm.
- Montering: Horisontal bultning, hålavstånd cirka 54 mm, bultstorlek ca. 16,5 mm.
- D‑värde: 31 (D/DC).
- Material: Gjuterijärn (förtack).
Funktion och användning
Kugelkopplingen fungerar som mekaniskt gränssnitt mellan fordon och släp. Den omsluter släpets kulhuvud och överför både dragkraft och lodrät belastning från släpet till dragfordonet. För professionella mekaniker och erfarna bilentusiaster är det relevant att kopplingen är designad för standard rund dragstång Ø 60 mm och fästes med horisontala bultar, vilket säkerställer en stel och repeterbar montering i ram eller dragkopplingsbeslag.
Materialval och egenskaper
Kroppen är utförd i gjutjärn, ett material valt för sin tryck- och slitstyrka vid statisk belastning. Gjuterijärn ger god motstånd mot deformation vid hög belastning, men kräver uppmärksamhet kring korrosionsskydd; ytskydd eller regelbunden kontroll rekommenderas för att undvika rost i aggressiva miljöer. De interna låsmekanismerna och bultöppningar är dimensionerade efter angivna bultstorlekar för att säkerställa korrekt passform och kraftöverföring.
Tekniska överväganden vid montering
- Se till korrekt bult- och mutterdimensioner enligt angivna 16,5 mm och korrekt moment när åtdragning för att undvika glapp eller överbelastning av bultöppningar.
- Kontrollera att dragstången är exakt Ø 60 mm och utan skador för säker låsning av kugelkopplingen.
- Verifiera släpets kulhuvuddiameter och kompatibilitet med WW 350‑R för korrekt anpassning och låsning.
- Kontrollera D‑värdet (31) i förhållande till fordonets och släpets sammanlagda massa och körsituation (t.ex. off-road eller tung vägtransport) för att säkerställa lämpligt säkerhetsmär
- Eftermontera eventuell korrosionsskydd eller använd smörjmedel där det behövs enligt tillverkarens rekommendationer.
Kompatibilitet och användningsområden
Kugelkopplingen är lämplig för användning på släp, husvagnar och yrkesanhängare, där rund Ø 60 mm dragstång och en maximal totalvikt på 3.500 kg är standard. Den vänder sig till yrkespersoner som monterar eller servar släpvagnar och behöver en komponent med känd varumärkesidentitet (Winterhoff) och tydlig produktidentifikation (MPN 338.07.50, GTIN 4045541011890).
Anmärkningar
Uppgifter om hålavstånd, bultstorlek och D‑värde är avgörande för korrekt montering och säker drift. Vid missfitting eller krav på certifiering bör konkreta mått och dokumentation kontrolleras mot fordonets och släpets typgodkännande eller tillverkarens anvisningar.
