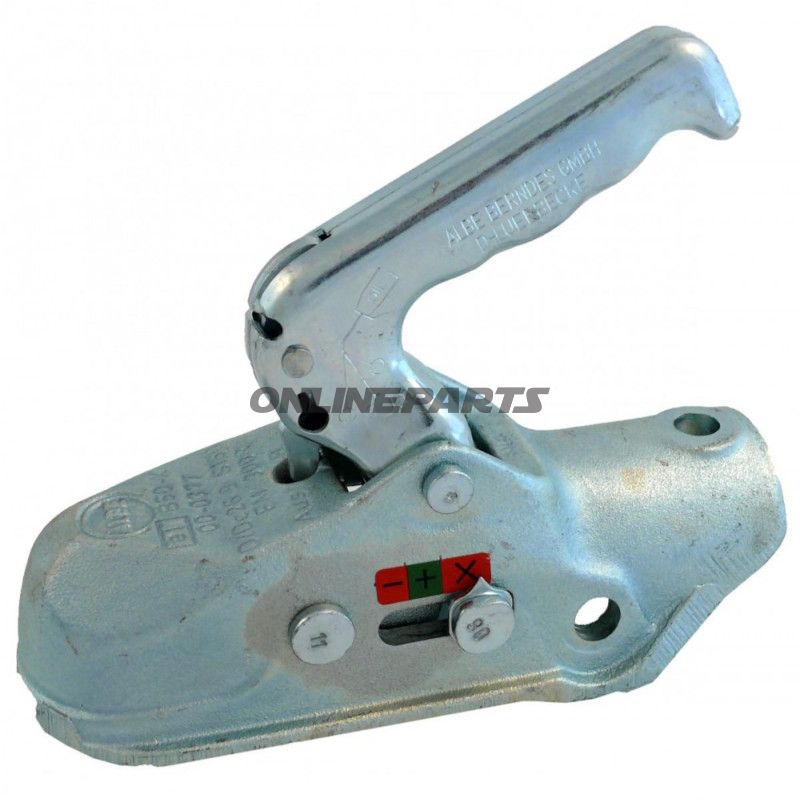

Kula koppling för trailerdrag, 3000 kg kapacitet – Winterhoff WW 30-D3 (50 mm, bult Ø 14,5 mm)
Produktöversikt: Denna kulkoppling från Winterhoff, modellnummer 338.07.48 (GTIN 4045541011449), är utformad för montering på rund dragrör Ø 50 mm och är dimensionerad för en total tillåten vikt på 3000 kg. Den angivna bult-/hålplacering och D-värde gör den lämplig för användningar där säker mekanisk funktion och kompatibilitet med standard släpvagnsdelar är viktig.
- Märke: Winterhoff
- MPN: 338.07.48
- GTIN: 4045541011449
- Kapacitet (Totalvikt): 3000 kg
- Tung belastning (vertikal): 150 kg
- Borr-/bultsstorlek: Ø 14,5 mm
- Håldistans: 40 mm
- Passande dragstång: rund Ø 50 mm
- D-värde: 27 (D / DC)
- Material: gjutjärn
Funktion och användning
Kopplingen fungerar som den mekaniska anknytningen mellan dragvagn och släp: kulleden fästs vid dragröret och fungerar som skena- och vridpunkt för släpvagnens kopplingshuvud. Konstruktionen är beräknad för att överföra både horisontella dragmoment och vertikala belastningar (tung belastning på släpets stöd), där de angivna värdena (3000 kg total, 150 kg vertikal) anger den maximalt tillåtna belastningen under normal användning.
Materialval och tekniska egenskaper
Kopplingen är tillverkad av gjutjärn, ett material som ger hög tryckstyrka och god slitagehållning under dynamisk belastning. Gjutjärnets egenskaper gör produkten dimensionsstabil och motståndskraftig mot permanenta deformationer vid korrekt dimensionerade belastningar. Ytan kan vara behandlad mot korrosion beroende på leverantörens variant; kontrollera eventuell yttre skydd vid mottagandet om komponenten ska utsättas för marint miljö eller frekvent saltning.
Montering och kompatibilitet
Kopplingen är avsedd för montering på rund dragrör med yttre diameter 50 mm. Bult- och hålmönstret kräver bultar med diameter Ø 14,5 mm och hålställning 40 mm. Det är viktigt att använda rätt fästen och moment vid montering för att säkerställa fästets integritet och undvika felaktig belastningsfördelning. Kontrollera att dragstångens väggtjocklek och fätytor är i överensstämmelse med tillverkarens anvisningar och lokala regler för släpvagnsinstallation.
Säkerhet och underhåll
Följ alltid gällande monteringsanvisningar och kontrollera kopplingens tillstånd regelbundet: sök efter sprickor i gjutjärnet, förskjutning i fästet, och lösa eller slitna bultar. Smörj eventuella rörliga ytor vid behov med lämplig fett för att reducera slitage. Byt ut komponenten vid synliga skador eller om dimensionella toleranser överskrids.
Beskrivande identifikation
Produkten märks av Winterhoff som modell VINTERKULKOPPLING 30-D3-K1414 i vissa dokument; den tekniska benämningen WW 30-D3 speglar den mekaniska klassen och användningsområde. Använd GTIN 4045541011449 och MPN 338.07.48 vid förfrågningar om reservdelar eller kompatibilitetskontroll.
