Kulhuvudkoppling 3000 kg AK301 50 mm

Kulehuvudkoppling AK301 50 mm till släpvagn – 3.000 kg axellast

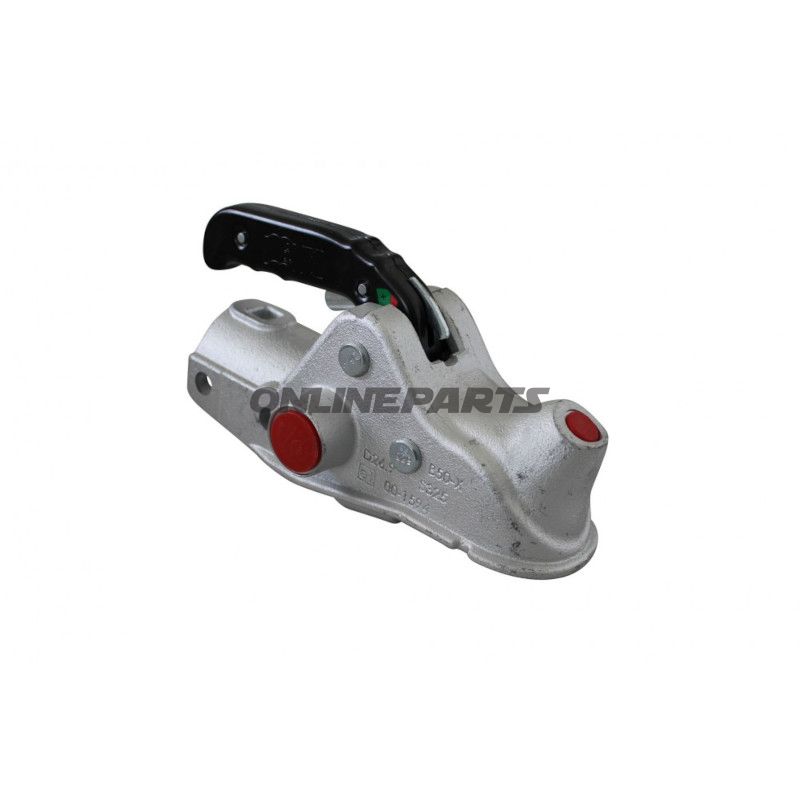

Denna kulehuvudkoppling (MPN: 338.04.27, GTIN: 1221746) är en AK301‑utförande med 50 mm kulhus avsedd för släpvagnar med upp till 3.000 kg tillåten axellast. Beskrivningen nedan fokuserar på funktion, materialval, monteringsmöjligheter och de tekniska konsekvenserna för mekaniker och erfaret motorcykelägare.

Funktion

Kulehuvudkopplingen överför både drivkrafter och stödlaster mellan dragfordons dragkrok och släpvagnens axel/ram. Konstruktionen säkerställer säker mekanisk låsning kring 50 mm kula, och kombinationen av axellast och lodrät stöd (stödbelastning) anger den maximala belastning kopplingen är beräknad att hantera i normalt bruk.

Tekniska data och prestanda

• Modell: AK301, kula Ø 50 mm
• Tillåten axellast: 3.000 kg
• Tillåten lodräta belastning (stödbelastning): 325 kg
• Monteringshål: möjlighet för lodrät och horisontell fastsättning beroende på ram- eller fästen configuration
• MPN / GTIN: MPN 338.04.27, GTIN 1221746 (anges för identifiering och reservdelbeställning)

Materialval och egenskaper

Kulehuvudkopplingar av denna typ tillverkas vanligtvis i högstyrkew stål med värmebehandling av kulan och husets kontaktytor för att reducera slitage. Ytbehandlingen är normalt zink- eller målningsbeläggning för korrosionsskydd; välj explicit beläggningstyp vid beställning om detta är kritiskt för din miljö (t.ex. saltiga vintervägar eller kustnära klimat). Dimensioneringen (50 mm kula) och värmebehandling är vald för att hantera angiven axellast utan plastisk deformation vid korrekt montering och underhåll.

Montering och kompatibilitet

• Kopplingen är dimensionerad för standard 50 mm släpvagnskrok-kula. Kontrollera att dragarmens inre geometri matchar AK301-kopplingens insatsprofil.
• Monteringshålen är utformade så att både lodrät och horisontell fastsättning kan användas beroende på rambeslagets konstruktion. Säkerställ korrekt moment vid bultarna och använd låsmuttrar eller gänglåsning för vibrationssäkert montage.
• Kontrollera släpvagnens totala axellast och stödbelastning; överskrid inte angivna värden (3.000 kg axellast / 325 kg lodrät belastning).

Säkerhet, underhåll och inspektion

• Innan igångsättning: visuell kontroll för sprickor, deformation eller skadad beläggning.
• Periodiskt: smörjning av rörliga delar enligt tillverkarens rekommendationer och kontroll av bultar- och låsdoningar.
• Vid tecken på kraftig slitage eller spel i kulkopplingen bör kopplingen utbytas för att undvika försämrad bärförmåga eller oavsiktlig frikoppling.

Produktens MPN (338.04.27) och GTIN (1221746) är användbara vid beställning av reservdelar eller vid förfrågningar till leverantörer för att säkerställa korrekt bytesdel. Om du behöver specifikationer för ytbehandling, måttschema för bultplacering eller dokumentation för certifiering/registrerad data kan dessa vanligtvis levereras av tillverkaren eller återförsäljaren baserat på MPN‑uppgifningen.
