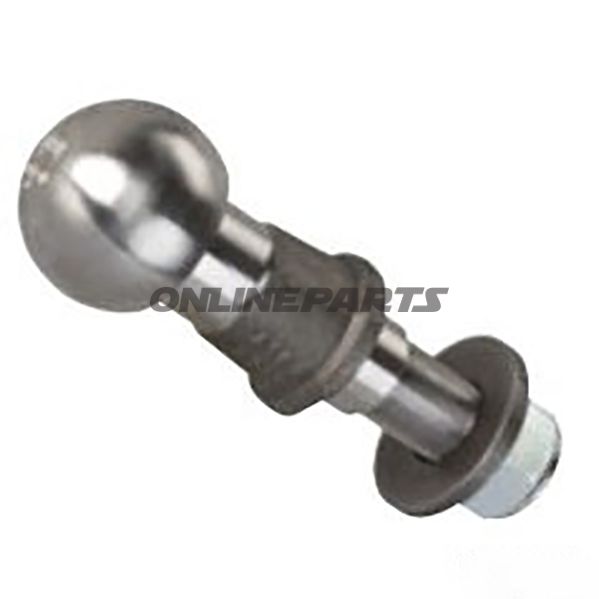

Kula med gängad skaft 50 mm M22 x 1,5

Kula med gängad hals 50 mm, M22 x 1,5 – skruvboltskula för kulkoppling

Denna kula med gängad hals från AL-KO (MPN: 335.00.03, GTIN: 4045541016208) är utvecklad för användning i dragkulfösningar för trailers och släpvagnar med 50 mm kulkopplingar. Produkten är typgodkänd av den tyska fordonsinspektionen (Kraftfahrt-Bundesamt) och är lämplig för användning på offentliga vägar där säkerhet och överensstämmelse med gällande regler krävs.

Funktion och användning

• Skruven med integrerad kula fungerar som anslutningspunkt mellan släpet och bilens kulkoppling (50 mm).
• Gängskruven (M22 x 1,5) gör det möjligt att fästa kulan direkt i släpets dragarm eller en kompatibel kula-halsadaptern med hjälp av medföljande mutter och bricka.
• Angett släplast upp till 3500 kg under förutsättning av korrekt montering och kompatibla komponenter i resten av drag- och kopplingssystemet.

Material och konstruktionsegenskaper

• Kulen och gängbulten är utförda i stål med ytskydd mot korrosion (vanligtvis galvanisering eller liknande hos AL-KO). Materialvalet ger hög styrka och slitagebeständighet vid cyklisk belastning.
• Gängdimensionen M22 x 1,5 är ett fintgängat metrisk yttre gänga, som säkerställer tät och säker mekanisk koppling vid korrekt åtdragning.
• Levereras med bricka och låsmuttr/muttr (låsmutter) för att förhindra baklåsning under drift. Dessa komponenter dimensionerade i förhållande till gängans styrka och den angivna maximalbelastningen.

Kompatibilitet och montering

• Designad för 50 mm kulkopplingar; ska monteras i en dragarm eller adapter som accepterar en bultförbindelse med M22 x 1,5 gänga.
• Se till att åtdra muttern till tillverkarens rekommenderade moment och använd korrekt låsmedel eller kontrollera låsmuttern regelbundet vid service för att undvika oavsiktlig lossning.
• Kontrollera att alla övriga komponenter i dragkedjan (kulkoppling, dragarm, bultar och beslag) har minst motsvarande bärförmåga som kulan och är fria från skador och kraftig korrosion innan användning.

Säkerhet och godkännande

• Produkten är godkänd av Kraftfahrt-Bundesamt, vilket innebär att den uppfyller gällande krav för dragutrustning på offentliga vägar enligt relevanta standarder.
• Den angivna maximala släpvagnslasten på 3500 kg förutsätter korrekt montering, underhåll och att resten av drag- och kopplingssystemet är dimensionerat därefter.

Teknisk identifikation

• Tillverkare/märke: AL-KO
• Tillverkarnummer (MPN): 335.00.03
• GTIN: 4045541016208

Anmärkningar

• Förpackningen innehåller en kula med gängad hals samt bricka och låsmutter för montering. Vid köp bör man säkerställa att gängdjup och monteringsförhållanden i fordonets dragarm är kompatibla.
• Vid osäkerhet om korrekt dimensionering eller montering rekommenderas kontakt med en kvalificerad mekaniker eller AL-KO för specifika momentvisningar och kompatibilitetskontroll.
