Kula huvudkoppling 750 kg AK7-D 50 mm fyrkantig

Kugelkopplingskoppling 750 kg AK7‑D med 50 mm fyrkantig axel — användning och kompatibilitet

Produkt: Kugelkopplingskoppling 750 kg AK7‑D, MPN: 338.06.19, GTIN: 4850001609.

Denna kugelkopplingskoppling är avsedd för anslutning av mindre trailers eller släp till personbilar och mindre lättlastbilar, där den maximala tillåtna vikten vid dragstångens kula är 750 kg. Konstruktionen med 50 mm fyrkantig införareaxel är vanlig på mindre släpvagnar och monteringssystem, och modellen är lämplig för applikationer där enkel mekanisk anslutning och rotationsfri låsning önskas.

Funktion

• Huvudfunktion: Kopplingen omger dragstångens kula och låser mekaniskt med en inbyggd låseenhet, vilket säkerställer fast anslutning mellan fordon och släp under färd.
• Belastning: Anpassad till en max. kula-belastning på 750 kg, anger den nominella belastningskapaciteten för denna modell vid korrekt montering och användning.
• Monteringsaxel: 50 mm fyrkantig profil, som passar till standard fyrkantiga axeladaptrar och låsbultar på mindre släpvagnar.

Material och egenskaper

• Konstruktion: Huvuddelens konstruktion är vanligtvis tillverkad i härdat stål eller legerat stål för att uppnå den erforderliga styrkan för den angivna belastningen. Ytbehandling (galvanisering eller lack) kan förekomma för korrosionsskydd beroende på leverantörsutgåva.
• Låsmekanism: Mekaniska komponenter och fästdetaljer är dimensionerade för upprepade användningar och vibrationsexponering. Rekommenderad inspektion och smörjning av rörliga delar med jämna mellanrum.
• Kompatibilitet: Passar till fyrkantiga axlar på 50 mm och standard dragboltar/fastsättningsmetoder som används i trailersegmentet.

Teknisk kontext och relaterade komponenter

Eftersom produktdata även anger information om en bromsdrivning (Bromsdrivning 200 × 50 × 205 × 5 × 112) och navlager-sats, är följande teknisk information relevant för montering och reservdelsval:

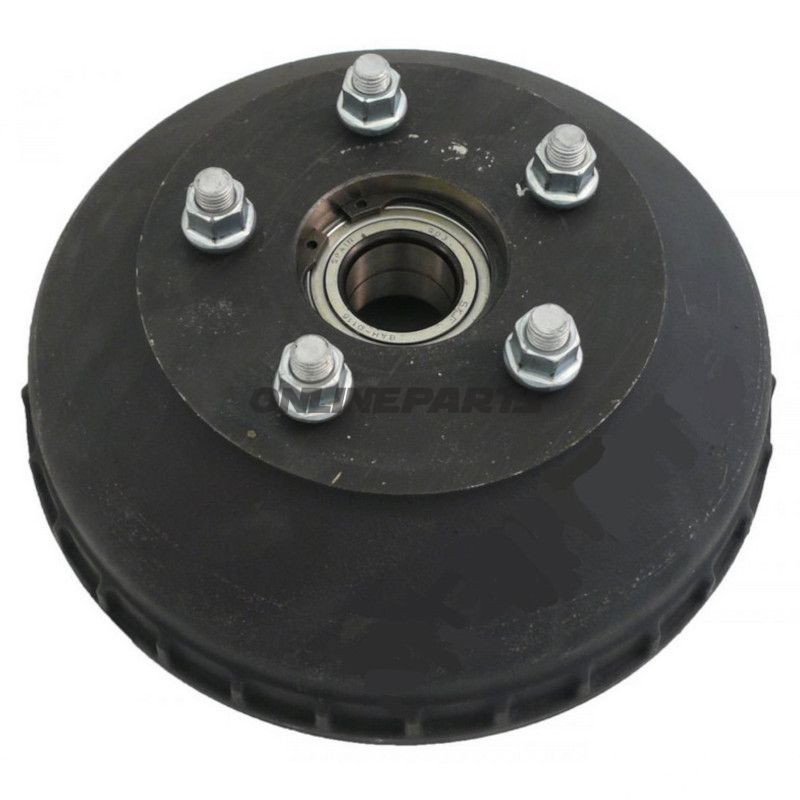

• Bromsdrivning (kompatibel typ): Inre diameter 200 mm, bändbredd/bromsbacke 50 mm, navdimension/hålmönster 112 × 5, tråd M12 × 1,5. Detta beskriver en trumma som vanligtvis används på Humbaur-axlar eller motsvarande nav.
• Navlagerdimensioner: Yttre diameter 64 mm, inre diameter 34 mm, lagerdjup 37 mm — levereras ofta som komplett kompaktlager inkl. ring och flange-mutter i ett navlager-kit.
• Delar i navlager-kit: Kompakt navlager Ø64/34/37 mm, en stödjande ring och en flange-mutter.

Praktiska anmärkningar för montering och underhåll

• Kontrollera att fyrkantprofilen på släpets införareaxel är exakt 50 mm före montering.
• Säkerställ korrekt åtdragning av låsmekanismer och använd momentangivelser från släpvagnstillverkaren, om tillgängligt.
• Inspektion: Kontrollera låsstång, låsring och smörjning vid regelbundna serviceintervaller; byt ut slitna komponenter för att behålla säkerhet och funktion.
• Om bromsdrivningar eller navlager-kit från samma tekniska familj används, verifiera navhålmönster (112 × 5) och lagringsdimensioner för att undvika passningsfel.

MPN 338.06.19 och GTIN 4850001609 kan användas vid beställning för att säkerställa rätt variant. Märke är inte angivet i de levererade uppgifterna; vid behov av märkespecifik byte bör kompatibilitet kontrolleras mot tillverkarnas dokumentation eller reservdelnummer på den befintliga trailern/axeln.
