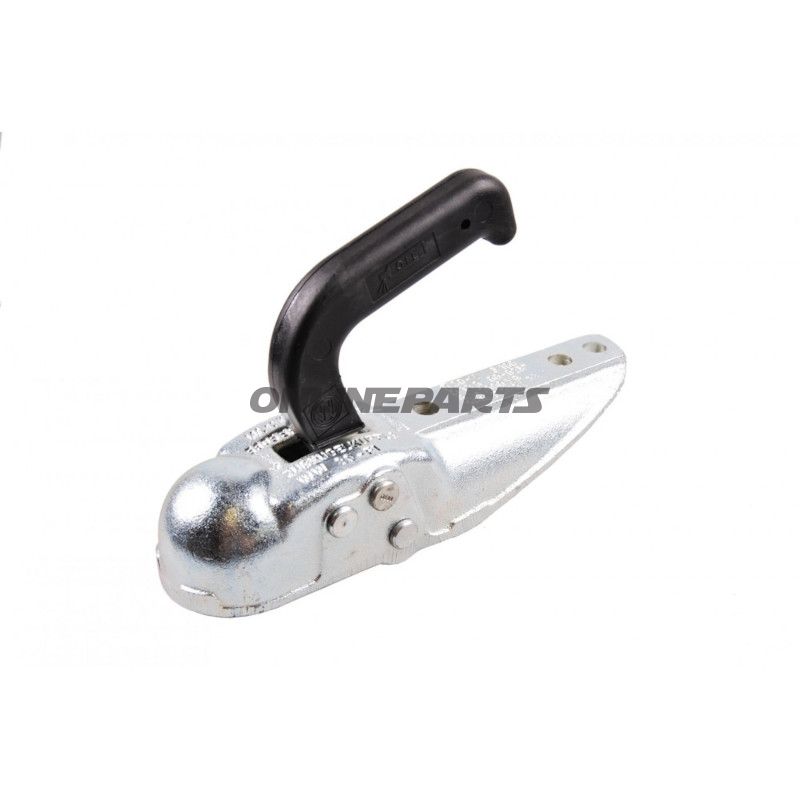

Kula huv koppling 2000 kg WW20-F1 60 mm

Knutmutterkoppling 2000 kg WW20-F1 — kulhölje för dragkula, Ø 60 mm

Denna kulhuvudkoppling (MPN: 338.06.27, GTIN: WW20F1) är en mekanisk koppling för dragkula med 60 mm kula, beräknad för belastningar upp till 2000 kg axellast. Produkten är konstruerad för användning på släp och fordon där pålitlig mekanisk fasthållning mellan dragfordon och släp är nödvändig.

Funktion

Kullhöllekopplingens primära funktion är att överföra vertikal belastning (axellast) och samtidigt tillåta den nödvändiga rotationsrörelsen mellan dragfordon och släp. Kopplingen är utförd som en standard kul-monteringsenhet, som fasthålls på dragkrokens få. Den tillåtna axelbelastningen på 2000 kg anger maximal statisk belastning under normal drift; den maximala tillåtna dragstångbelastningen är 100 kg. Konstruktionen innehåller borrade monteringshål Ø 12,5 mm med en lodrät hålavstånd på 90/116 mm för montering på lämplig dragstång eller monteringsplåt.

Material och egenskaper

• Material: formbart gjutjärn — valt för god tryckstyrka, bärförmåga och vibrationsdämpning vid släpbruk.
• Ytbehandling: vanligtvis maskinbearbetad och ev. ytbehandlad för korrosionsskydd (kontrollera produkten fysiska ytfini sh vid leverans).
• Dimension: kula Ø 60 mm, standardstorlek som passar till motsvarande motstycken och kulbärare.
• Monteringsborr: hål Ø 12,5 mm med lodrätt avstånd 90/116 mm — avsedd för genomgående bultar eller snedkplåtar i dragstången.

Kompatibilitet och användning

Kullhöllekopplingen är lämplig för användning på släp och trailersträngar, där 60 mm kula och angivna hålmått matchar monteringspunkten. Dimensionerna och den deklarerade axellasten gör denna koppling relevant för lätta och medelstora släp. Användare (mekaniker och ägare) bör kontrollera att dragstångens tjocklek och monteringsavstånd överensstämmer med hål Ø 12,5 mm och 90/116 mm lodrätt avstånd före montering.

Säkerhet och montering

• Kontrollera att monteringsbultar, muttrar och skivor är korrekt dimensionerade till hålen Ø 12,5 mm och åtsiddas med angivet moment från fordonets/släpvagnens tillverkare.
• Säkring mot korrosion och regelbunden kontroll av bultar, låsring och slitage rekommenderas som del i normal underhåll.
• Följ alltid fordonets och släpvagnstillverkarens max tillåtna belastningar; angivna värden (2000 kg axellast / 100 kg dragstångbelastning) får inte överskridas.

Tekniska data i översikt

• MPN: 338.06.27
• GTIN: WW20F1
• Kula: Ø 60 mm
• Tillåten axellast: 2000 kg
• Tillåten dragstångbelastning: 100 kg
• Material: formbart gjutjärn
• Hål: Ø 12,5 mm
• Lodrätt hålavstånd: 90/116 mm

Om du behöver bekräftelse av ytbehandling, gängdimensioner på bolt- och mutterhål eller rekommenderad åtdragningsmoment för monteringsbultarna, kan dessa uppgifter hämtas från leverantörens tekniska dokumentation eller genom att kontakta en fackmekaniker.
