KUGELL 6200 C3 NTN SE 7520624 02/20

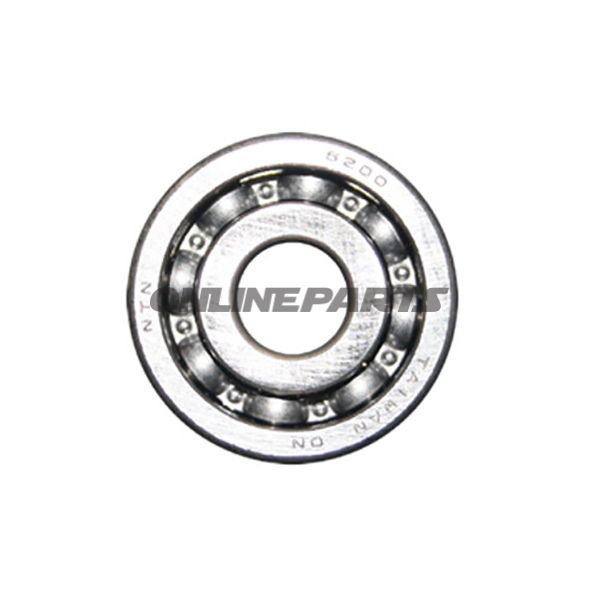

Kugleleje 6200 C3 från NTN – öppen variant för axlar med ökat spel

Produkt: Kugleleje 6200 C3 (NTN). Varumärke: NTN. MPN: 742.15.22. GTIN: 4547359553918.

Detta är ett enkelradigt djupgående kullager i typ 6200 utfört utan tätningar (öppet), avsett för drev- och axelapplikationer där tillgång till smörjning finns och där låg friktion samt exakt radiell positionering krävs. Lagerkonstruktionen och toleranserna gör det lämpligt för roterande delar i motorcyklar, växellådor, hjullager och andra mekaniska enheter där både radiell belastning och lätt axiell belastning förekommer.

• Dimensioner: innerdiameter 10,00 mm, outerdiameter 30,00 mm, bredd 9,00 mm — standardmått för 6200-serien.
• Spel/clearance: Ökat spel, angivet som C3. Det innebär större inre radiell fri rörelse än normalt, vilket kompenserar termisk expansion eller lätt excentrisk belastning och minskar risk för bindning vid högre driftstemperaturer eller vid tätare toleranser på axeln.
• Tätningslösning: Öppet (utan tätning). Kräver extern smörjning (fett eller olja) och är lämpligt där man vill ha minimal rullmotstånd och har möjlighet till underhåll.

Material- och tillverkningsanmärkningar

NTN levererar lager tillverkade av höglegerad stål med värmebehandling och precisionsslipning av löpbana och kulor för att uppnå jämn kontakt och lång livslängd under korrekt smörjning. Ytfinish och värmebehandlingsprocesser är anpassade för att motstå upprepad belastning och mikrokontakttrötthet. Eftersom modellen är öppen, är kontaktytorna direkt exponerade och kommer att vara beroende av korrekt smörjmedel och renhetsgrad i applikationen.

Funktionella fördelar i praktiken

• Låg rullmotstånd och jämn löpning vid korrekt montering och smörjning.
• C3-clearance minskar risken för bindning vid temperaturökningar eller i konstruktioner med små monteringsavstånd.
• Öppen version tillåter inspektion och återpåföring av smörjmedel, vilket kan vara en fördel i servicevänliga konstruktioner.

Tillämpningsöverväganden och kompatibilitet

• Lämplig för axlar och hus designade för 6200-standardmått. Kontrollera axel- och håldiameter samt monteringsspel för att säkerställa korrekt förpassning.
• På grund av avsaknad av tätningar bör lagret inte användas i miljöer med stark kontaminering, vattenintrång eller där underhållsfrihet förväntas.
• C3-spel ställer krav på monteringsförhållanden — vid mycket strama monteringsförhållanden kan effektiva radiella toleranser påverkas.

Tekniska data (översikt)

Identifiering

Produkten märks med NTN som tillverkare, MPN 742.15.22 och GTIN 4547359553918, vilket underlättar vid inköp, reservdelidentifiering och vid serviceregistrering i tekniska system.

Vid montering: Rengör monteringsytor, använd rätt pressverktyg för att undvika radiell belastning på ringen vid insättning, och se till att lämplig smörjning tillämpas enligt tillverkaren och den konkreta användningen.
