KRAFTIG KLÄMMA GBS M 68-73/25 W2 SK

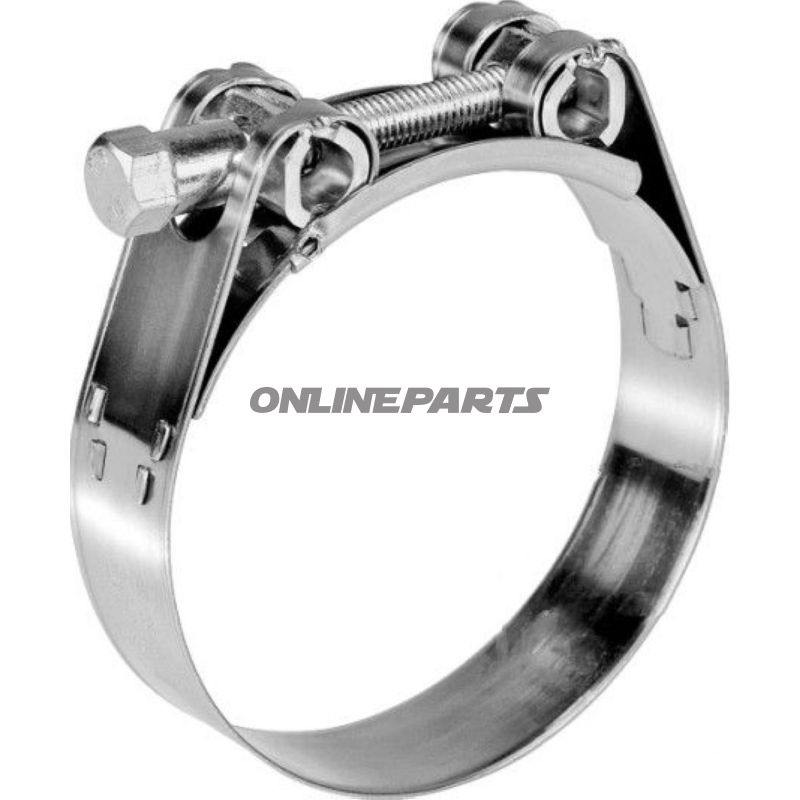

Stark klämma GBS M 68–73/25 W2 SK — klämma för sug- och trykluftslangar

Produktöversikt: Denna klämma (MPN: 467.01.17, GTIN: 4043171637053) är en lednings-/slangklämma i serien GBS M med spännvidd 68–73 mm och bandbredd 25 mm. Den är utformad för krävande användningar där högt brottmoment och stor dragstyrka krävs, exempelvis för fastsättning av sug- och tryckluftslingor på yrkes- och specialfordon.

Funktion: Klämman fungerar genom att omringa slangen med ett rostfritt stålband och komprimera det via en ledbult- eller korshuslösning (GBS-utförandet). När skruven dras åt överförs momentet jämnt runt slangen, vilket säkerställer tätning mellan slang och kopplingsstut samt motverkar glidning vid vibrationer och tryckbelastning. Konstruktionen är anpassad för slangar med insatselementer av plast eller stål, där en vanlig flexibel klämma kan tappa greppet.

• Spännvidd: 68–73 mm — lämpad för slangar och rör i denna diameterklass.
• Bandbredd: 25 mm — bredare band fördelar trycket och minskar punktbelastning på slangmaterialet.
• Material: Rostfritt stål (W2-utförande) — korrosionsbeständigt i vanliga väg- och motormiljöer samt motståndskraftigt mot olja och kylmedel.
• Drag- och bruttmoment: Utformad för mycket högt bruttmoment och hög dragstyrka, vilket minskar risk för lossning under belastning.

Materialval och egenskaper: Klämman är tillverkad i rostfritt stål (W2), vilket ger god motståndskraft mot korrosion i typiska driftsmiljöer. Bandets tjocklek och 25 mm bredd ger en styv och stabil omkrets, vilket minskar deformation på slangens yta vid hög spänning. GBS-ledbultdesignen säkerställer en mekaniskt solid koppling mellan hus och band, vilket ökar hållbarheten vid upprepad vibration och pulserande tryck.

Användningsområden och kompatibilitet: Lämplig för sug- och trycklufts slangar med hög hårdhet, slangar med insatser av plast eller stål samt användning på yrkesfordon, specialfordon och industriella installationer. Passar på runda profiler med ytterdiameter inom 68–73 mm. Användare bör säkerställa korrekt slangtyp och ytfunktion – vid mjukare slang kan bredd och spännkraft ändå ge lokal deformation.

Tekniska data (utdrag):

• Typ: Jubilee-liknande klämma, GBS M-utförande
• Spännvidd: 68,0 mm – 73,0 mm
• Bandbredd: 25,0 mm
• Material: Rostfritt stål (W2)
• Färg: Silver
• MPN: 467.01.17
• GTIN: 4043171637053

Tekniska fördelar för mekaniker:

• Robust mekaniskt grepp, minimerar rörelse mellan slang och anslutning vid vibration och tryck.
• Bredt band reducerar punkttryck och slitage på slangens yta.
• Rostfritt stål ger lång livslängd i krävande miljöer utan onödig korrosionsoro vid normalt väg- och motorbruk.
• GBS-ledbultdesign för stabil sammanfogning och konsekvent momentöverföring vid åtdragning.

Montageanmärkningar: Använd lämpligt moment vid åtdragning för att undvika överkompression av slangen. Kontrollera kontinuerligt korrekta dimensioner på slangens yttre diameter och eventuella insatser, så att klämområde 68–73 mm matchar komponenten. Vid mycket aggressiva kemikalier eller saltvattenexponering bör materialval övervägas ytterligare.

Benämning på andra språk: Tysk benämning: Gelenkbolzenschelle GBS M 68–73/25 W2 SK.
