Koppling I Gänga 3/8

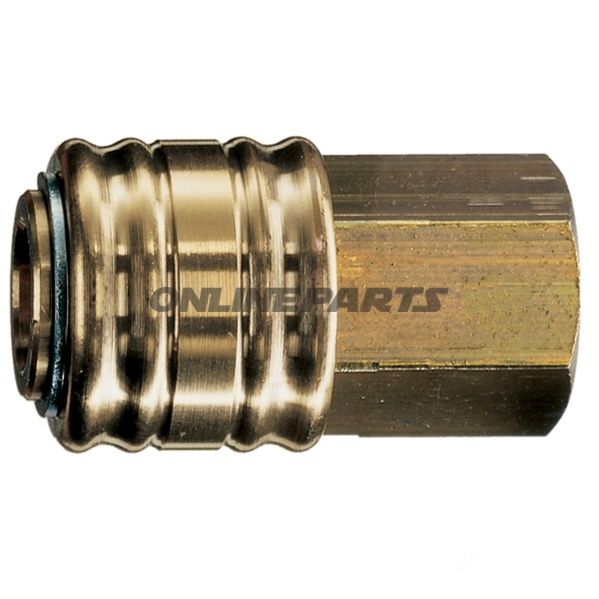

Koppling, invändigt gängat G 3/8 — endhands snabbkoppling

Produktbeskrivning
Denna koppling med invändigt gängat (G 3/8) är en endhands snabbkoppling utförd för tryckklass PN 16. Produkten levereras under märket EWO och är identifierad med MPN 656.04.45 och GTIN 4030875000399. Konstruktionen innehåller ett integrerat backventil i kopplingsdelen, medan tillhörande plugg levereras utan backventil.

• Funktion: Snabbkoppling designad för att snabbt ansluta och koppla bort trycklufts- eller vätskeförbindelser med en hand. Rullstiftslåsningen (walzenverriegelung) säkerställer mekanisk fästning av plugg i kopplingen, och den inbyggda backventilen förhindrar bakflöde när plugg dras ut.
• Gänganslutning: G 3/8 (invändigt gängad).
• Dimension: Standardstorlek DN 7,2 (måttgenomgång/interna passage), tillverkad av mässing.

Materialsval och egenskaper
Kopplingen är huvudsakligen tillverkad i mässing, vilket ger god korrosionsbeständighet och passande mekanisk styrka för vanliga industri- och verkstadsapplikationer. Mässing säkerställer samtidigt god tätning mot läckage vid hantering av tryckluft och många vätskor. Rullstiftslåsningsmekanismen är mekaniskt enkel och robust, utformad för upprepade tillslutningar och frånslutningar utan avancerad underhåll.

Tekniska fördelar

• Endast en hand styrning gör arbetsprocesser snabbare och mer ergonomiska i trånga eller smutsiga miljöer.
• Backventilen i kopplingen minskar risken för tryckfall och oavsiktligt utsläpp vid montering.
• Standard G 3/8-gänga gör kopplingen kompatibel med vanliga industristandarder och befintliga fittings.
• Mässingmaterialet kombinerar hållbarhet och motståndskraft mot korrosion i vanliga verkstads miljöer.

Användning och kompatibilitet
Kopplingen används typiskt i tryckluftssystem, verkstadstillbehör och industriella installationer där snabb och säker tillslutning och lossning är nödvändig. DN 7,2-passagen betyder att den är lämplig för vanliga luftflöden och många vätskepplikationer, men bör inte användas för aggressiva kemikalier utan vidare materialbedömning. Se till att kontrollera systemets maximala tryck i relation till PN 16 och matchande plugg (observera: pluggen levereras utan backventil).

Identifikation
Produkten kommer från EWO (varumärke) och kan identifieras via MPN 656.04.45 och GTIN 4030875000399 vid köptillfälle eller vid sökning i reservdelar.

Noteringar vid montage och säkerhet

• Kontrollera tätning och gängpackningar vid installationen för att undvika läckage.
• Använd endast i temperatur- och trykområden som är kompatibla med PN 16 och materialtypen (mässing).
• Om plugg med backventil krävs i systemet, ska detta väljas separat, eftersom standardplugg levereras utan backventil.
