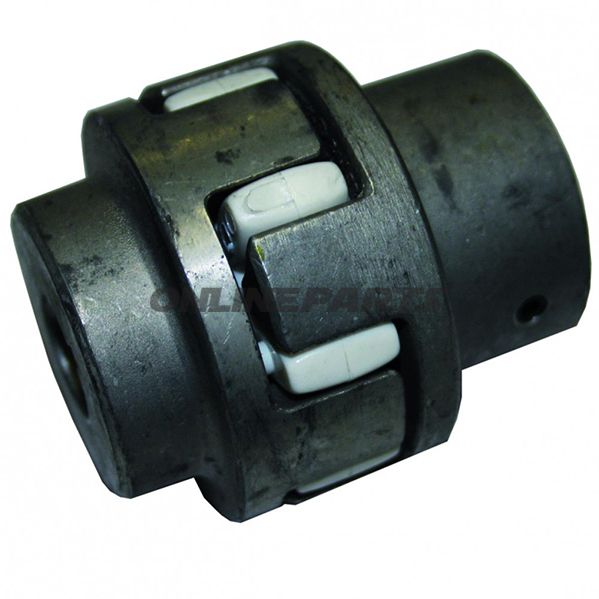

Koppling för hydraulisk pump 5,5 CCM 970403

Koppling till hydraulisk pump 5,5 cm³ – Nussbaum (för reservdelar)

Kort beskrivning: Denna koppling är en original Nussbaum-reservdelskomponent till hydrauliska pumpar med slagvolym 5,5 cm³. Den används som kopplings- och driftskomponent mellan pumpens axel och tandkrans/hållare, där exakt passform och materialegenskaper är avgörande för tillförlitlig funktion.

Identifiering: Produkten finns under tillverkarens artikelnummer MPN 652.25.02 och globalt GTIN 4062154005696, vilket gör det enkelt att matcha som originaldel vid inspektion eller montage av Nussbaum-hydraulikpumpar.

• Tillverkare/varumärke: Nussbaum (originaldel)
• MPN: 652.25.02
• GTIN: 4062154005696
• Användning: Koppling till hydraulisk pump 5,5 cm³

Funktion och användning

Koplingen överför moment från pumpens drivaxel till pumpmekanismen. Den säkerställer korrekt centrering och koppling mellan axel och pumpintag, samtidigt som mindre inbördes förskjutningar och svängningar kan tas upp genom materialens toleranser. Konstruktionen är beräknad för den specifika geometrin i Nussbaum-pumpar med 5,5 cm³ slagvolym, vilket minimerar risken för felpassning och slitage vid korrekt montage.

Material och konstruktion

Kroppen är tillverkad i aluminium, vald för sin kombination av låg vikt och tillräcklig styrka för att överföra moment i små hydrauliksystem. Kopplingen har ett plasthjul/tandkrans (plasttänder) som kontaktyta till den aktuella pumpinloppet. Plasttandkransen minskar slitage på motstående komponenter och minskar buller jämfört med rena metall-till-metall-kontakter. Materialvalet innebär också att det finns en viss elastisk eftergivlighet vid belastning, vilket kan vara fördelaktigt i mindre hydraulikaggregat.

Dimensioner och passform

• Internt diameter (alternativ angivna): 16 mm och 19 mm (kontrollera vilken variant som passar din axel – komponenten kan finnas med olika interna anpassningar)
• Externt diameter: 55,5 mm
• Längd: 65 mm

Det är viktigt att kontrollera den exakta axelpassningen (16 mm vs 19 mm) och omkopplingsmetoden (pressionspass, spärranpassning eller låsring) vid byte. Vid montage ska toleranser och eventuella fjäder- eller låseelement i det omgivande systemet kontrolleras för att säkerställa korrekt låsning och centrering.

Tekniska överväganden

• Aluminiumkroppens styrka är anpassad till applikationens dimensioner; undvik att utsätta kopplingen för betydligt högre moment än de ursprungligen specificerade för pumpmodellen.
• Plasthjulets slitmotstånd beror på drifttakt och belastning; vid höga cykeltal eller kontaminering i hydraulvätska bör tillståndet kontrolleras regelbundet.
• Säkerställ korrekta monteringsmoment och använd originaltätningsmedel/låselement om dessa anges av Nussbaum för att undvika obalans eller spel.

Kompatibilitet och utbyte

Som original Nussbaum-del är denna koppling designad för pumpmodeller från samma tillverkare med 5,5 cm³ slagvolym och angivna dimensioner. Vid utbyte bör du jämföra GTIN 4062154005696 och MPN 652.25.02 med den befintliga delen för att säkerställa identisk komponent. Om axeldimensionen inte stämmer kan alternativet med den andra interna diametern vara relevant; undvik modifieringar som ändrar passningen utan att bedöma konsekvenser för balans och momentöverföring.

Underhåll

Kontrollera kopplingen visuellt efter sprickor, slitage på plasthjulets tandprofil och korrekt fastsättning vid varje service. Byt ut vid tecken på betydande slitage eller deformation. Använd rekommenderade rengöringsmedel och undvik aggressiva lösningsmedel som kan angripa plasttandkransen.

Observera: Uppgifterna bygger på Nussbaum-originalspecifikationer för delnummer 652.25.02 (GTIN 4062154005696). Kontrollera alltid modellen mot den aktuella pumpen före montering.
