Koppling A Gänga 1/8

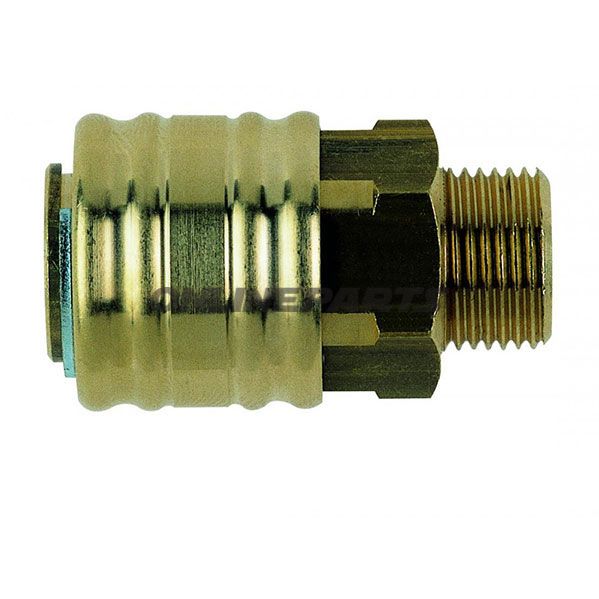

Koppling A med utvändig gänga G 1/8" — enkel hand snabbkoppling i mässing

Produktöversikt: Denna EWO-koppling (GTIN: 4030875121902, MPN: 656.29.53) är en enkel hand snabbkoppling med utvändig gänga G 1/8". Den är tillverkad i mässing och är avsedd för säkra, snabba anslutningar och frånkopplingar i tryckluft- och vätsketransportsystem där DN 7,2-standardkompatibilitet och en robust låsmekanism krävs.

• Typ: Snabbkoppling med utvändig gänga (G 1/8").
• Material: Mässinghus och låsmekanik för korrosionsbeständighet och god mekanisk hållbarhet vid vanligt verkstads- och industriellt bruk.
• Låsmekanism: Rullås (Walzenverriegelung) som säkrar mekanisk bindingsfasthet vid anslutning.
• Tätning: Självtätande lösning via tätningring eller ytbehandling, så att kopplingen tätar vid sammankoppling utan ytterligare tätningsmedel på pluggen.
• Motventil: Inbyggt motventil i kopplingen; detta öppnas tvångsmässigt vid anslutning. Tillhörande plug levereras utan motventil.

Mått och nyckeltekniska data:

• Gänga: G 1/8"
• Gänglängd: 9 mm
• Totallängd: 41 mm
• SW (skruvnyckelvidd): 21 mm

Funktion och användning: Kopplingen är designad för snabb manövrering med en hand och är kompatibel med standard DN 7,2-kopplingar. Den inbyggda motventilen förhindrar backflöde vid frånkoppling, medan rulllåset säkerställer en stabil mekanisk anslutning under drift. Användningsområden inkluderar tryckluftverktyg, testutrustning och mindre hydraulik- eller vätskeförbindelser där G 1/8"-anslutning är relevant.

Materialval och egenskaper: Mässing som material ger en balans mellan mekanisk styrka, formbarhet och korrosionsbeständighet i icke-kemiskt aggressiva medier. Den använda tätlösningen (tätningring eller ytbeläggning) säkerställer självtätning vid sammankoppling utan behov av extra tätmedel under normal drift. Rulllåset reducerar risken för oavsiktlig frånkoppling jämfört med enkla push-fit-lösningar.

Kompatibilitet och montering: Kopplingen följer standardmått för DN 7,2-typen och passar till motsvarande standardpluggar med G 1/8"-gänga. Se till att anslutna rör, slangar eller fittings är specificerade för samma tryck- och medietyper som kopplingen. Vid montering använd rätt moment till SW 21 mm för att undvika överdriven gängpress eller deformation av tätningringen.

Identifiering: Produkten levereras under varumärket EWO och kan kännas igen på MPN 656.29.53 och GTIN 4030875121902. Dessa identifikatorer är användbara vid beställning av reservdel eller vid dokumentation i reservdelar.

Användarens anmärkningar: Kontrollera kompatibilitet med systemets tryckklassificering och medietyper före installation. Pluggar som används med denna koppling bör vara konstruerade för att fungera utan motventil, eftersom pluggen ansluts kopplings inbyggda motventil.
