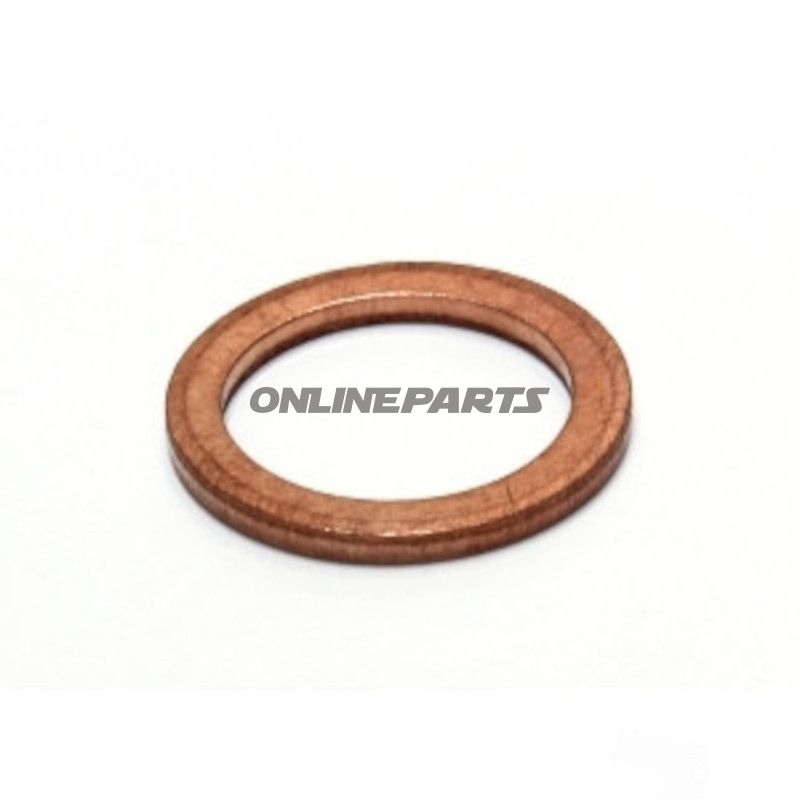

Koppartätningsring ID 16X22X2

Kopparpackningstring (ID 16 × OD 22 × tjocklek 2 mm) för motorcykel- och biltekniska tillämpningar

Denna kopparpackning från Elring (GTIN: 4067806025671, MPN: 453.02.56) är en platt packning i A-form, avsedd att skapa en metall-till-metall tätning vid låga till måttliga tryck och temperaturer. Den används typiskt i anslutningar där en mjuk, formbar metallring komprimeras mot två ytor för att förhindra läckage av olja, bränsle eller kylmedel.

Funktion

• Skapar tät tätning mellan två sammanfogade metaller vid kompression, t.ex. i avspärrningsflänsar, olje- eller bränsleförbindelser samt små kopplingsdäck.
• Kopparens formbarhet ger god kontaktyta och kompenserar för mindre ojämnheter i packningsytorna.
• Kemisk motståndskraft gör den lämplig för både olja- och bensinmiljöer.

Material och egenskaper

• Material: Ren koppar. Koppar har god duktilitet och kan plastiskt deformeras för att uppnå tät kontakt mellan ytor.
• Form: A-form (kopfformad/konvexprofil) som säkerställer att tätningen komprimeras och fördelar trycket jämnt vid samling.
• Motståndskraft: Produktdata anger motstånd mot både olja och bensin, vilket gör ringen användbar i typiska drivlinnings- och motorkretsar.
• Termiska och mekaniska egenskaper: Koppar tål måttliga temperaturer och ger en pålitlig tätning under normala motorkomponenter; vid mycket höga temperaturer eller kraftig vibration kan andra material vara mer lämpliga.

Dimensioner och kompatibilitet

• Inre diameter (ID): 16 mm
• Yttre diameter (OD): 22 mm
• Tjocklek / höjd: 2 mm
• Dessa mått gör ringen lämplig för förbindelser designade för 16 mm inre passager eller skruvar med motsvarande mått. Kontrollera alltid mått och form vid utbyte för att säkerställa korrekt passform och kompressionsförhållande.

Praktiska montageanteckningar

• Ringen monteras torra; användning av extra tätmedel rekommenderas normalt inte, om inte tillverkaren anger det.
• Säkerställ att kontaktytor är rena, plana och fria från bucklor för att uppnå optimal tätning.
• Vid demontering kan kopparringen vara deformerad och bör normalt bytas ut istället för att återanvändas, eftersom plastisk deformation är en del av dess tätfunktion.

Teknisk data (översikt)

• Varumärke: Elring
• GTIN: 4067806025671
• MPN: 453.02.56
• Inre diameter: 16 mm
• Yttre diameter: 22 mm
• Höjd/tjocklek: 2 mm
• Material: Koppar
• Form: A-form (kopfformad)
• Motståndskraft: Lämplig för olja och bensin

Elring är tillverkaren som anges på denna tätning, och produktens dimensioner samt materialegenskaper bör kontrolleras mot applikationens krav före installation för att säkerställa hållbarhet och korrekt funktion.
