Koppartätningsring ID 13X18X1.5

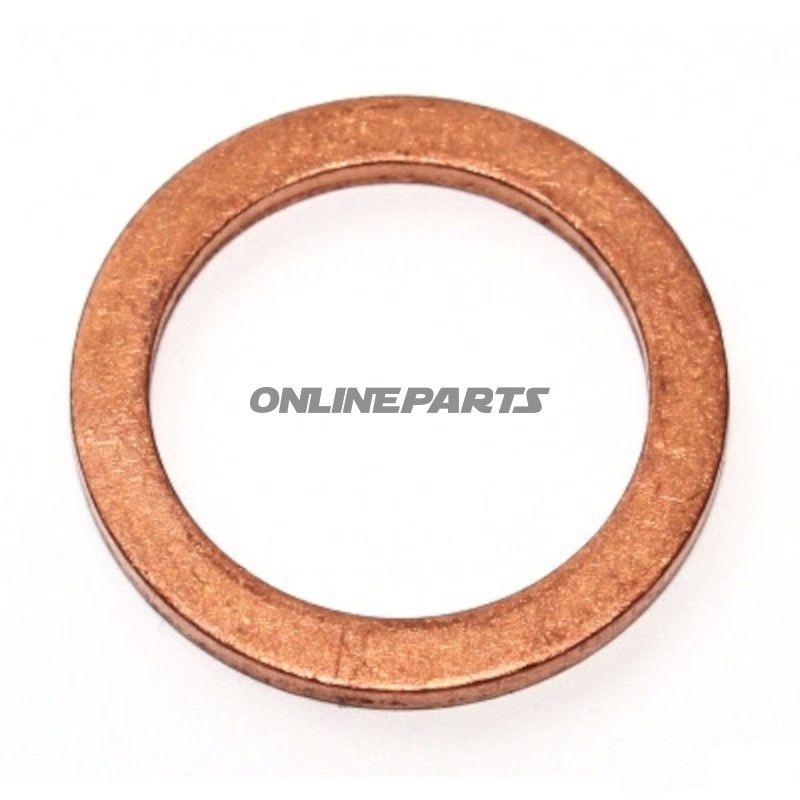

Koppar tätningsring (A-form) — ID 13 × UD 18 × T 1,5 mm

Denna koppar-tätningsring från Elring (GTIN: 4067806025596, MPN: 453.02.49) är utformad för tätning i små genomföringar och anslutningar där en låg profil och god kemikaliebeständighet krävs. Tätningsringen har innerdiameter 13 mm, ytterdiameter 18 mm och tjocklek/höjd 1,5 mm, och utförs i A-form för att säkerställa kontaktyta och deformation vid samling.

Funktion

• Tätning vid sammanfogningar: Ringen komprimeras vid montering och bildar en tät metallisk försegling mellan två ytor—typiskt på bultförbindelser, banjosnabb eller som tätning mellan två rör- eller fittingsytor.
• Deformation för tätning: A-formen innebär att ringen är avsedd att tryckas platt ut under belastning och därmed fylla ojämnheter i kontaktytorna för att förhindra läckage.
• Kemikaliebeständighet: Materialet är koppar, vilket ger god tätning mot olja och bensin samtidigt som det tål typiska motor- och bränslemiljöer.

Material och egenskaper

• Material: Koppar — ett mjukt, formbart material som deformeras lätt vid åtdragning, vilket skapar tät kontakt mellan ytor.
• Beständighet: Lämplig för användning i kontakt med motorolja och bensin; koppar reagerar inte snabbt i dessa medier och upprätthåller tätningsegenskaper under normalt driftsmiljö.
• Mekaniska egenskaper: Kopparns duktilitet gör den lämplig för upprepad tätning i applikationer där lätt deformation önskas, men den kommer inte att ha samma elastiska återgång som elastomerpackningar.
• Korrosionsbeteende: Koppar kan patinera (bilda oxider) över tid; detta påverkar vanligtvis inte tätningsegenskaperna, men bör beaktas vid elektrisk koppling eller estetiska krav.

Teknisk data

• Innerdiameter (ID): 13 mm
• Yttre diameter (UD): 18 mm
• Höjd/tjocklek: 1,5 mm
• Form: A-form (koppar-tätning)
• Material: Koppar
• Motståndskraft: God mot olja och bensin

Kompatibilitet och användning

Ringen används vanligtvis i motorer, bränslesystem, hydraulik- och oljekretsar samt i övriga sammanfogningar där en metallpackning är lämplig. Den är lämplig för mekaniker och erfarna motorcykelentusiaster som ska säkerställa en metall-till-metall tätning utan elastomerer. Välj dimensionerna i enlighet med den borrade eller sammanfogade ytan (ID 13 mm och UD 18 mm).

Monteringsanvisning och överväganden

• Säkerställ rena, plana kontaktytor före montering för att uppnå optimal tätning.
• Åtdrag till rekommenderat moment för den aktuella applikationen; för hård åtdragning kan leda till överdriven deformation eller skada både ring och fläns.
• Vid återmontering kan ringen förlora tätningsegenskaper; byt ut vid behov istället för att återanvända i kritiska applikationer.

Varumärket Elring indikerar en tillverkare med fokus på tätningar och motordrivna komponenter. GTIN 4067806025596 och MPN 453.02.49 kan användas för att kontrollera kompatibilitet och spårbarhet vid inköp eller reservdelsidentifiering.
