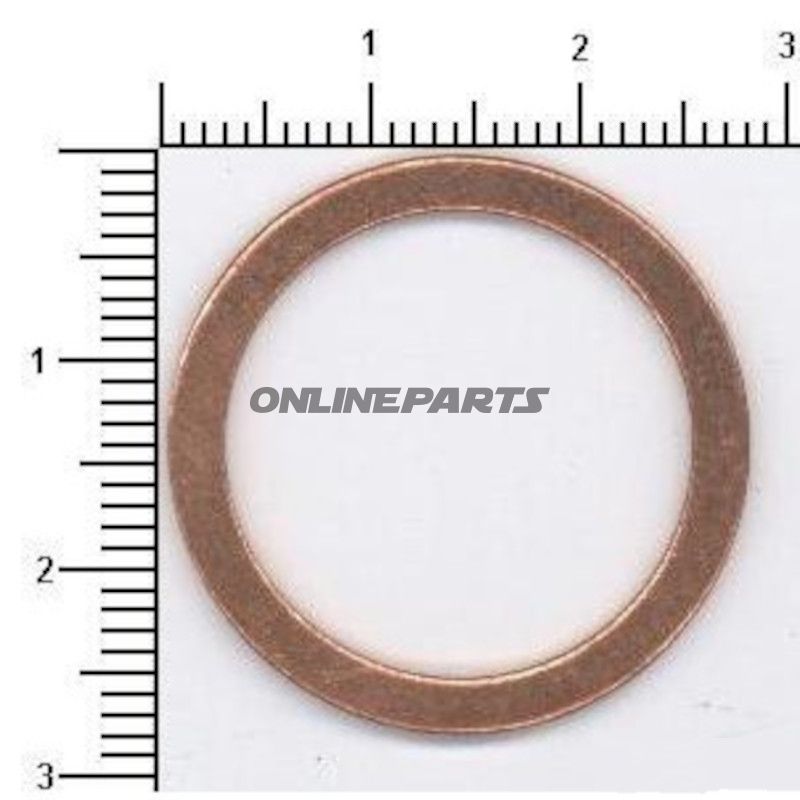

KOPPAR TÄTNINGSBRICKA ID 22X28

Koppartätningsring (ID 22 × UD 28) till oljekalott

Produkt: koppartätningsring till oljekalott från Elring (MPN 453.02.62, GTIN 4067806026807). Denna tätningsring används huvudsakligen för tätning mellan gängytan och kolven i motor- och växellådsapplikationer där metall-till-metall tätning krävs för att förhindra oljeläckage eller bensinläckage.

Funktion

• Tätningsringen bildar en tät metall-till-metall kontakt mellan kolv och huset och komprimeras vid montering för att förhindra läckage.
• Formen (A-form) säkerställer att ringen deformeras kontrollerat under åtdragning, vilket skapar en tät försegling utan att kräva ytterligare tätningsband eller packningsmedel.
• Lämplig för applikationer med oljekontakt och bensinkontakt, där elastomerbaserade packningar kan påverkas av temperatur eller kemikalier.

Material och egenskaper

• Material: massivt koppar. Koppar är formbart och har god korrosionsbeständighet i motormiljöer samt hög värmeledningsförmåga, vilket hjälper till att mitigera termiska spänningar i tätningsytan.
• Motstånd: lämpligt vid kontakt med motorolja och bensin (petrol och olje-resistent), vilket gör det passande för standardmotorapplikationer.
• Tjocklek och mekanik: med en höjd (tjocklek) på 1,5 mm och A-form säkerställer ringen kontrollerad plattkompression vid korrekt åtdragningsmoment.

Mått och form

• Inre diameter (ID): 22 mm
• Yttre diameter (UD): 28 mm
• Tjocklek (höjd): 1,5 mm
• Form: A-form (konstruerad för att plana ut vid åtdragning för att skapa täthet)

Kompatibilitet och användning

• Typiskt använd som tätning under oljekalottkorkar eller liknande lock på motorblock och växellådor.
• Passar till komponenter där måtten ID 22 mm × UD 28 mm × höjd 1,5 mm är specificerade. Kontrollera alltid gängstorlek och sätesgeometri på bilens komponent innan installation.

Monteringsanvisning och kommentarer

• Byt tätningen vid varje återmontering av kolven för att säkerställa korrekt tätning—kopparringar deformeras vid åtdragning och bör inte återanvändas.
• Använd korrekt moment vid åtdragning enligt tillverkarens anvisningar för att undvika överkompression eller läckage.
• Undvik att använda ytterligare mjukgörande tätningsmedel, om det inte specifikt anges, då detta kan påverka tätningens funktion.

Teknisk referens: Produkten distribueras under märket Elring, modellnummer (MPN) 453.02.62 och globalt identifierad med GTIN 4067806026807. De tekniska data bekräftar: ID 22 mm, UD 28 mm, höjd 1,5 mm, material koppar, form A-form samt motståndskraft mot bensin och olja.
