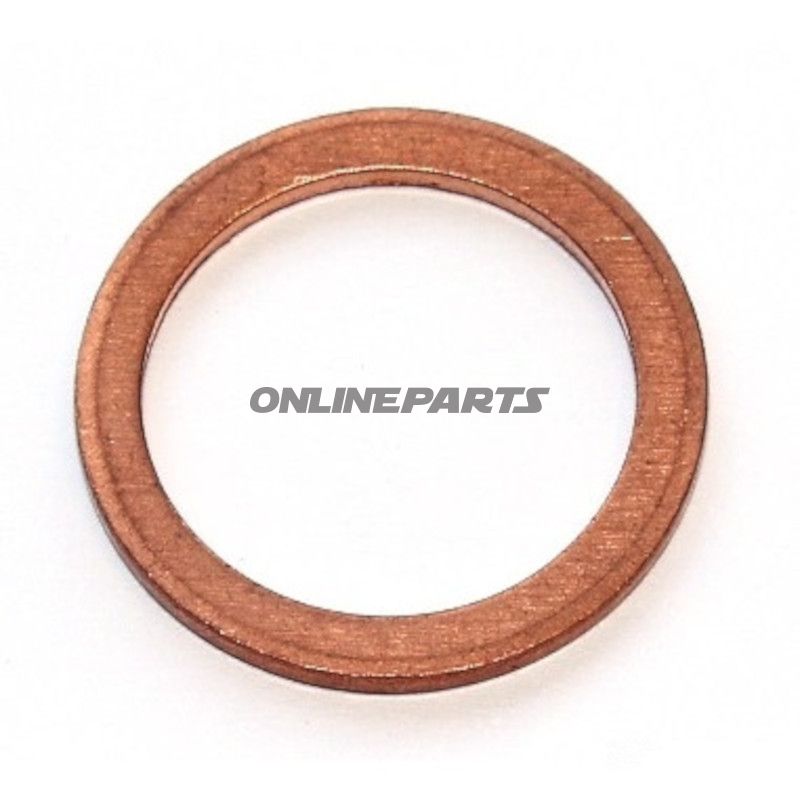

KOPPAR TÄTNINGSBRICKA ID 15X20X1.5

Pakningsring i kobber (A-form) till tätande ytor — ID 15 mm, UD 20 mm, tjocklek 1,5 mm

Denna pakningsring i koppar från Elring (MPN: 453.02.54, GTIN: 4041248445778) är utformad för att skapa en tät, formbar förbindelse mellan ytor med mindre ojämnheter, vanligtvis i bränsle- och oljekretsar samt hydrauliska system i motorcyklar och andra fordon. Produkten använder A-formprofilen, som kombinerar kompakt höjd med god kontaktyta för cylindriska samlingar.

Funktionellt är ringen tillverkad för att fungera som en lågprofilmetalpackning, som vid montering pressas lättare platt och fyller ojämnheter i samlingen, vilket säkerställer tätning mot både olja och bensin. Kopparns styrka och duktilitet gör att ringen kan deformeras kontrollerat vid montage och samtidigt behålla tätning vid drift.

• Material och egenskaper: Ren koppar. Koppar erbjuder god duktilitet, värmeledningsförmåga och korrosionsbeständighet under normala motoromgivningar. Materialets formbarhet gör det möjligt att uppnå tätning utan extra beläggningar.
• Dimensioner: Inre diameter (ID): 15 mm. Yttre diameter (UD): 20 mm. Tjocklek/höjd: 1,5 mm. A-formprofilen ger en kontrollerad kompression vid montering.
• Täthets-egenskaper: Motstånd mot olja och bensin (petrol) i vanliga koncentrationer och vid typiska driftstemperaturer för motor-delar. Lämplig för statiska förbindningar, inte för rörliga glidytor.
• Användningsområden: Tätningsning av olja- och bränsleledande kopplingar, tryck- eller variationstryck i motor- och transmissionssystem, samt som annan flacktätning där dimensionerna passar.

Tekniska data i korthet: Inre diameter 15 mm, yttre diameter 20 mm, höjd 1,5 mm, material koppar, form A-form. Produkten är listad av Elring under MPN 453.02.54 och GTIN 4041248445778.

Monteringsanmärkningar: Ytor som pressas samman bör vara rena och fria från olja, smuts eller grova repor för att säkerställa korrekt tätning. Vid återanvändning bör ringen normalt bytas ut, eftersom deformationsminnet kan ha ändrats efter tidigare montering. Dra-moment och monteringsförfarande bör följa tillverkarens anvisningar för den specifika komponenten.

Kompatibilitet: Dimensionerna är avgörande för funktion. Kontrollera inre och yttre diameter samt tjocklek i förhållande till den ursprungliga packningen eller applikationsspecifika kudd/konus. Kopparringen är lämplig för många motor- och transmissionsförbindningar, men är inte universell — använd alltid rätt mått vid reservdelsbyte.

Elring anges som tillverkare på produktetiketten (varumärke: Elring). GTIN 4041248445778 och MPN 453.02.54 kan användas för entydig identifiering vid beställning eller sökning i reservdelsdatabaser.
