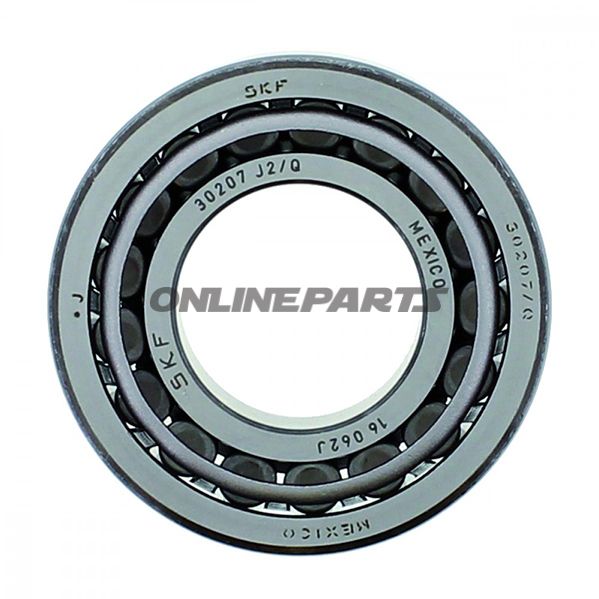

KOPFLAGER Ravaglioli KPN 306/337 30207A

Kopplager (huvudlager) till Ravaglioli KPN 306/337 – dimensioner och användning

Produkt: Kopplager till lyftutrustning, använd i Ravaglioli KPN 306/337-modeller. Enheten identifieras även med MPN 652.16.45 och GTIN 4260499472504.

Detta kopplager (huvudlager) är avsett att bära axiala- och radiella belastningar i toppen på pelar- och portallyftar, särskilt utformat för kompatibilitet med Ravaglioli KPN 306/337-serien. Lagerets funktion är att säkerställa en stabil, roterande kontaktyta mellan rörliga delar i lyftkroppen, minska friktion och förhindra ojämn slitage mellan metalldelar.

• Material: Stål — valt för god styrka, dimensionsstabilitet och motståndskraft mot tryckbelastningar vid upprepade lyft.
• Invändig diameter (Ø): 34,75 mm — anpassning mot axel eller monteringshylsa.
• Utvändig diameter (Ø): 72 mm — anger yttre mått för installation i toppenhet eller hus.
• Höjd: 15 mm — total tjocklek som påverkar avstånd och monteringsposition.
• MPN: 652.16.45 — tillverkargarens reservdelnummer, användbart vid identifiering vid beställning eller teknisk service.
• GTIN: 4260499472504 — globalt artikelnummer för entydig identifikation i reservdelsregister.

Materialvalet av stål innebär att lagret tål kompression och påfrestningar typiska för lyftapplikationer. Ytfinish och värmebehandling (om använd av tillverkaren) påverkar slitstyrka och korrosionsmotstånd; vid underhåll rekommenderas korrekt smörjmedel och inspektion för pitting eller brott för att förlänga livslängden.

Montering och tekniska anmärkningar:

• Kontrollera måtten (Ø 34,75 mm inre / Ø 72 mm yttre / höjd 15 mm) mot befintlig toppenhet före montering för att säkerställa korrekt passform.
• Rengör monteringsytor från smuts och gammal smörjning. Eventuella toleranser i axel eller hus bör mätas för att undvika loss eller för löst passform.
• Använd lämpligt smörjmedel enligt lyfttillverkarens anvisningar. Över- eller undertvättning kan påverka prestanda.
• Vid utbyte bör hela monteringsområdet inspekteras för slitage eller deformation som kan påverka det nya lagret.

Kompatibilitet: Detta lager är avsett för Ravaglioli KPN 306/337-modeller — använd MPN 652.16.45 eller GTIN 4260499472504 vid förfrågningar för att säkerställa korrekt reservdel. Om det råder osäkerhet om kompatibilitet med en specifik maskin eller uppgraderingsvariant, rekommenderas kontroll mot originalreservdelnummer eller tillverkarens tekniska dokumentation.

Observera: Informationen ovan bygger på de angivna dimensionerna och materialbeskrivningen. Om information om värmebehandling, toleransklasser eller ytbehandling krävs, kan dessa erhållas genom kontakt med leverantören eller genom att kontrollera tillverkarens tekniska datablad för MPN 652.16.45.
