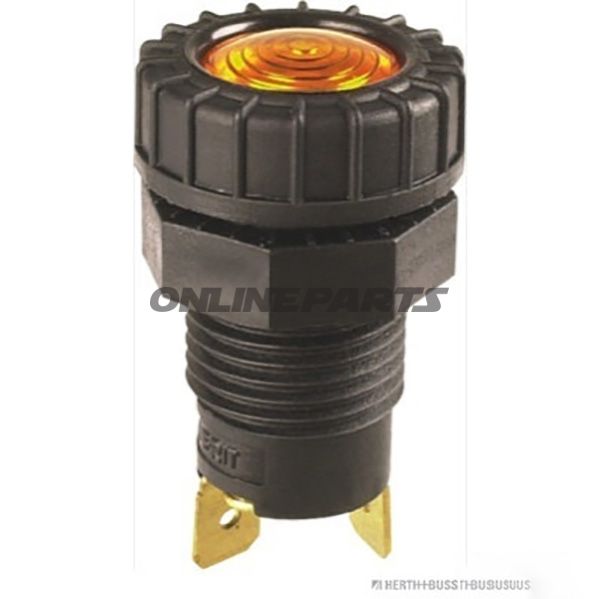

Kontrollampa gul med skruvanslutning

Kontrollampa gul med skruvplint för instrumentpanel och panelmontage

Denna kontrollampa (pilotlampa) är avsedd för visuell indikation i instrumentpaneler, kontrollboxar och andra elektriska moduler på fordon och maskiner. Produkten levereras utan glödlampa och är utförd med skruvplint och flatstift för flexibel anslutning i 12/24 V-system.

Identifiering: Tillverkarens artikelnummer (MPN) är 146.43.20 och GTIN/streckkod är 4026736075835. Dessa nummer kan användas för entydig identifiering vid reservdelsbeställning och lagerhantering.

Funktion

• Visuell indikatorlampa för varningar, status och driftssignaler.
• Designad för panelmontage med genomföringsdiameter 17,5 mm och maximal väggtjocklek cirka 4 mm.
• Tvåpolig anslutning (2-ledare), kombinerad skruv- och flatstiftsanslutning, vilket gör det lätt att ansluta både skruvförband och snabbkontakt.
• Kan användas i både 12 V och 24 V-system; glödlampa/separat ljuskälla ska väljas efter spänning och effektbehov.

Material och konstruktion

• Hölje: svart plast, valt för elektrisk isolering, låg vikt och motståndskraft mot vibrationer.
• Optik: gul plastlins, som ger tydlig färgavgränsning vid avläsning av status.
• Monteringsdimensioner: ljusöppning ca. 14 mm, monteringsdiameter 17,5 mm.
• Kontakter: kombinerad skruv- och flatstiftsanslutning i metall, designad för säker elektrisk förbindelse vid upprepade monteringar och demonteringar.

Tekniska egenskaper

• Spänning: kompatibel med 12 V och 24 V system (själva lampan levereras utan glödlampa; välj glödlampstyp och effekt i förhållande till systemspänning).
• Antal poler: 2-polig.
• Monteringsdjup och -avstånd beror på paneltjocklek; lämplig för paneltjocklekar upp till cirka 4 mm.
• Sockeltyp: BA9s (lamphållare), vid användning av lämplig glödlampa.

Kompatibilitet och användningsområden

• Lämplig för fordons- och maskininstrument, kontrollpaneler, generatorer och andra elektriska apparater där visuell statusindikering krävs.
• Passande glödlampa: W1,2W (för val av lampa, se specifikation för spänning och sockel). Lampan levereras utan glödlampa, så korrekt lampa ska väljas vid beställning.

Praktiska anmärkningar för montage och val

• Säkerställ korrekt glödlampstyp och spänningsmatchning (12 V eller 24 V) för att undvika överbelastning eller utebliven funktion.
• Tät kontaktmotstånd i skruvplintarna bör kontrolleras vid installation för att undvika värmeutveckling vid höga strömmar.
• Vid utbyte av befintliga indikatorer kontrolleras monteringsdiametern (17,5 mm) och paneltjockleken för att säkerställa kompatibilitet.

Anmärkning om förpackning och leverans: Produktdata framhäver inte antal i förpackning i denna beskrivning; beställningar bör verifieras via leverantörens orderdetaljer för förpackningsform och enhetsantal.

Sammanfattningsvis ger denna gula kontrollampa med skruvplint ett robust och enkelt signalelement för inbyggnad i paneler. Använd MPN 146.43.20 och GTIN 4026736075835 vid förfrågningar eller reservdelsbeställningar för entydig identifiering.
