Kontaktkoppling 70.0 JMP Förpackning 1 styck

Oisolerad stötförbindelse (stift) för kabelarea upp till 70,0 mm²

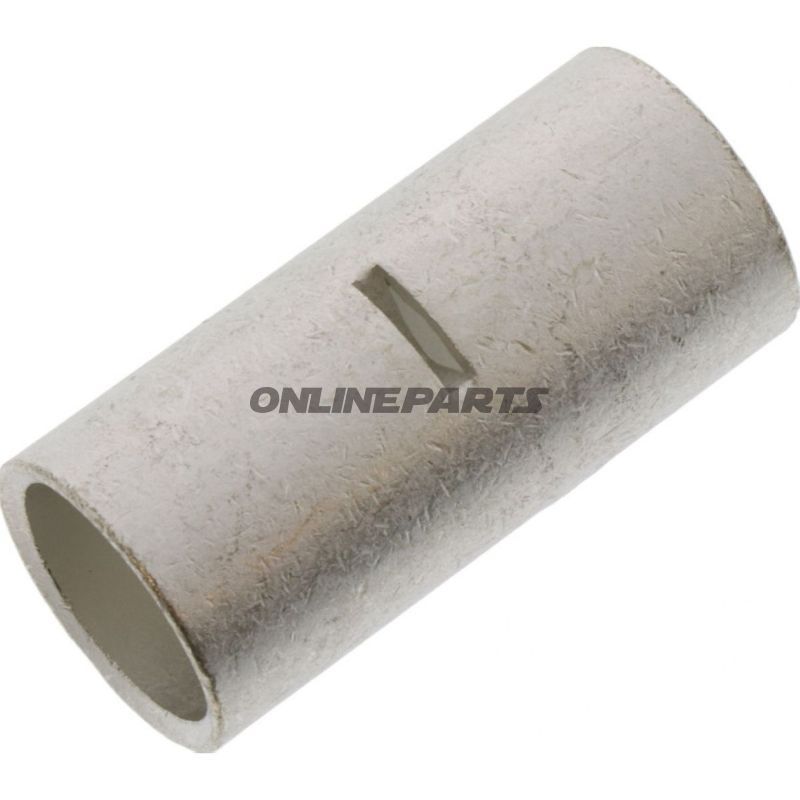

Produkten: JMP stötförbindelse, modellnummer MPN 158.07.27 (GTIN 4043981278842). Detta är en enkel oisolerad stiftförbindelse avsedd för mekanisk sammanfogning av flexibla eller fasta ledare med area upp till 70,0 mm².

Funktion

• Stötförbindelsens primära funktion är att skapa en direkt elektrisk och mekanisk förbindelse mellan två kabeländar utan lödning. Förbindelsen uppnås genom att stoppa in avisolerade ledare i vardera änden av hylsan och därefter pressas samman med lämpligt krymppningsverktyg.
• Eftersom produkten är oisolerad är den avsedd för installationer där korrekt isolering senare används (t.ex. krympfolie, isoleringstejp eller inbyggt Kabinett), eller där förbindelsen befinner sig i en skyddad, exponeringsfri position.

Material och egenskaper

• Hylsan är tillverkad i ett elektriskt ledande metallmaterial (typ kopparlegering eller motsvarande) med ytbehandling för att säkerställa god kontaktmotstånd och korrosionsbeständighet i vanliga industriella och fordonsmiljöer. Materialvalet prioriterar elektrisk konduktivitet och mekanisk hållbarhet över isoleringsegenskaper.
• Produkten är inte lodad, inte isolerad och utan krympslang. Den är avsedd för krympmontering — korrekt krympeteknik och verktyg är avgörande för varaktig elektrisk förbindelse och mekanisk styrka.
• Oisolerad design innebär låg maximal tjocklek, god värmeavledning och möjlighet till visuell kontroll av ledarplacering innan krympning.

Användningsområden och kompatibilitet

• Lämpar sig för sammanfogningar av aggreg­erade ledare eller enskilda ledare i fordonsinstallationer, maskinbyggnad, panelbyggnad och andra användningsområden där ledarnas tvärsnitt uppgår till 70,0 mm².
• Passar för flexibla och fasta kopparledare; val av korrekt krymplödverktyg och eventuell kompletterande isolering bör anpassas efter applikationen och miljökrav (fukt, vibration, kemikalier).

Teknisk data (sammanfattning)

• Typ: Stötförbindelse (stift), oisolerad
• Max kabelarea: 70,0 mm²
• Lödning: Nej
• Isolering: Nej
• Krympp/varmeflex: Nej

Montering och goda råd

• Avisolera ledarna till lämplig längd så att ledarna går helt in i hylsan utan blottade trådar utanför krympningspunkt.
• Använd lämpligt krympverktyg dimensionerat för 70 mm² hylsor för att uppnå korrekt plastisk deformation och låg övergångsresistans.
• Efter krympning bör förbindelsen isoleras om den är utsatt för fukt, mekanisk belastning eller kortslutningsrisk.
• Kontrollera kontaktresistans och mekanisk fästning som del av slutlig kvalitetskontroll.

Märke och identifikation

Denna stiftförbindelse levereras av JMP och anges med MPN 158.07.27. GTIN-numret 4043981278842 kan användas för lagerstyrning, partsökning och registrering i reservdelslistor.
