Kontaktkoppling 4.0-6.0 JMP Förpackning 5 styck

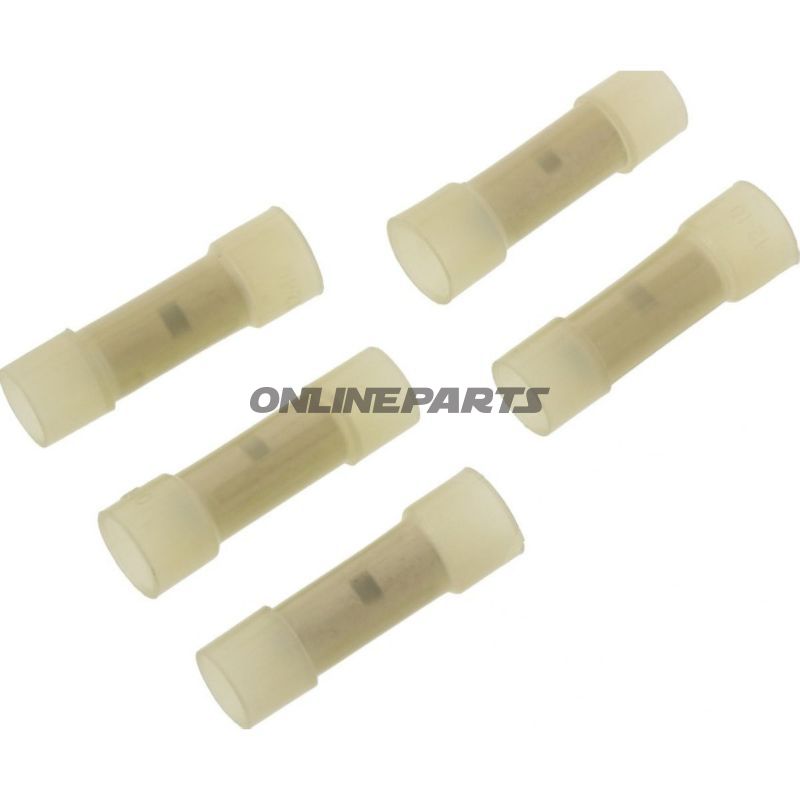

Stötförbindelser (Butt connectors) 4,0–6,0 mm² — JMP

Produkt: Stötförbindelser för sammanfogning av ledare inom storleksområdet 4,0–6,0 mm². Levereras av märket JMP och identifieras med MPN 158.07.24 och GTIN 4043981278811.

Dessa stötförbindelser (butt connectors) är utformade för att ansluta två isolerade ledare i serie, där det krävs en mekanisk och elektrisk anslutning med isolering. De används vanligtvis i motorcykelns elektroniska kretsar, till sensorns förbindelser, jordförbindelser eller kabelreparationer där platsen är begränsad och en kompakt samling föredras.

Funktion och användning

• Skapar en anslutning mellan två ledare inom samma tvärsnittsområde (4,0–6,0 mm²) genom att sätta varje ledare i vardera änden av förbindaren och crimpa för att uppnå mekanisk fastklämning och elektrisk kontakt.
• Isolerat yttre material ger elektrisk separation och skyddar förbindelsen mot kortslutning mot närliggande metalldelar.
• Lämplig för reparationer och utbyten i fordonets ledningsnät samt för anslutning av extra utrustning där permanenta lödningar inte önskas eller inte är praktiska.

Material och egenskaper

• Kontaktmaterial: Metallisk bushning avsedd för crimpning. Inte avsedd för lödda förbindelser (smedförbindelser är inte applicerade).
• Yttre isolering: Transparent/gul isoleringsmaterial som skyddar mot kortslutning och gör det möjligt att visuellt kontrollera korrekt insättning av ledarna.
• Termisk motstånd: Angiven temperaturbeständighet till -105 °C (observera: detta anger motstånd mot låga temperaturer, inte nödvändigtvis maximal driftstemperatur vid kontinuerlig belastning).
• Isolerad konstruktion: Förhindrar exponering av den elektriska förbindelsen och minskar risken för korrosion och mekanisk nötning jämfört med oisolerade förbindelser.

Tekniska data

Typ: Butt connectors (stötförbindelser). Rekommenderat ledartvärsnitt: minimum 4,0 mm², maximum 6,0 mm². Förbindelserna är isolerade och utrustade utan värmeförshrink (heat-shrink) eller lödnad samling.

De tekniska specifikationerna från tillverkaren (JMP, MPN 158.07.24, GTIN 4043981278811) anger att produkten är tillverkad för mekanisk crimp-anslutning utan intern lödning. Den transparent/gula isoleringen gör det lättare att kontrollera korrekt insättning och crimp.

Kompatibilitet och praktiska överväganden

• Passar ledare och kablar inom 4,0–6,0 mm². Vid arbete med andra tvärsnitt bör lämplig dimension väljas för att säkerställa korrekt elektrisk motstånd och mekaniskt håll.
• Används tillsammans med lämpligt crimp-verktyg för att säkerställa reproducerbar och pålitlig anslutning. Felaktig crimp kan ge ökad övergångsmotstånd och värmeutveckling.
• I miljöer med hög vibration rekommenderas korrekt crimpteknik och eventuellt kompletterande mekaniskt stöd (t.ex. kabelband) för att undvika upprepad belastning på crimp-samlingen.

Kommentarer

• Produkterna levereras av JMP under MPN 158.07.24. GTIN 4043981278811 kan användas för entydig identifiering i inköp och lagring.
• Det finns ingen värme-sammantryckande kåpa på dessa förbindelser, och de är inte förlödda. Om värmebeständighet vid drift eller extra tätning mot fukt är nödvändig, bör ett lämpligt alternativ eller efterbehandling väljas (t.ex. krympeflex eller konduktiv tätning).

Kontakta tillverkarens tekniska dokumentation eller leverantör för detaljer om crimp-verktyg, materialcertifikat och användningsgränser vid höga strömmar och temperaturer.
