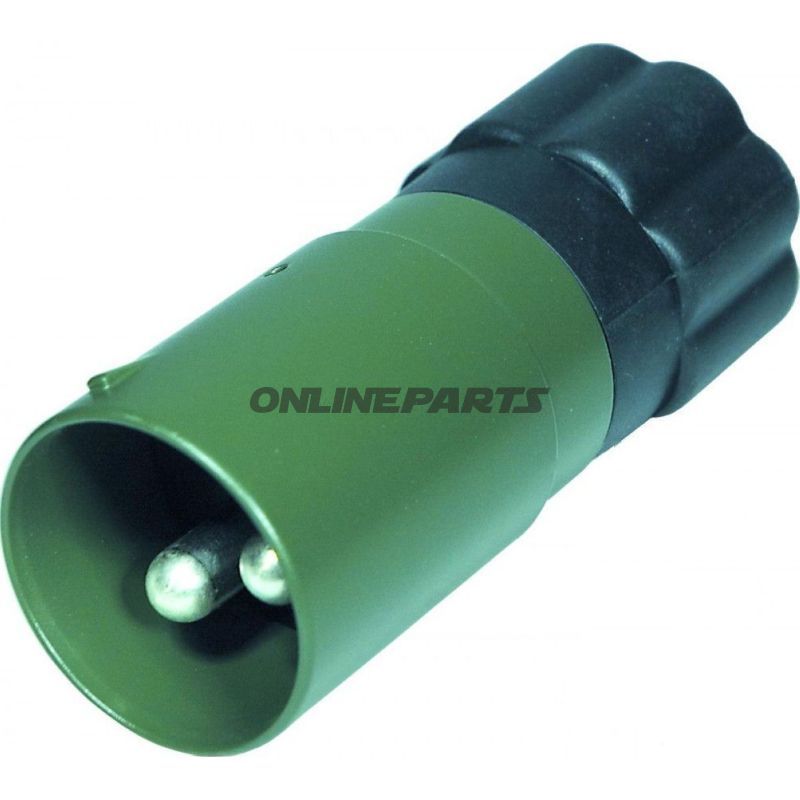

Kontakt 2-polig

2-poligt metalkontakt för militära fordon (24 V)

Produkt: 2-poligt metalkontakt i olivgrön utförande, avsedd för 24 V-installationer i militära fordon. Kontakten levereras under MPN 146.39.34 och kan identifieras med GTIN MB28550313.

Funktion och användning

Denna tvåpoliga kontakt är konstruerad för att förkopa strömförande kablar i fordon där det ställs krav på robusthet och tillförlitlig kontakt. Den används främst i Bundeswehr-fordon och motsvarande militära applikationer, men kan också användas i civila tekniska installationer med samma mekaniska och elektriska krav. Kontakten finns i den traditionella olivgröna färgen som typiskt används i militära sammanhang.

Anslutningsmöjligheter och kabeldimension

• Utförande med både krympskarv- (crimp) och lödningkontakter, vilket ger flexibilitet vid montering och reparation.
• Dimensionerad för kablar upp till 35 mm², så att den kan hantera höga strömmar i 24 V-system utan överhettning vid korrekt installation.

Material och egenskaper

• Höljet är en metalkontakt i korrosionsbeständigt utförande med ytbehandling i olivgrönt, vilket minskar reflexion och passar militära färgkoder.
• Kontakterna är utformade för att säkerställa god elektrisk ledningsförmåga och mekanisk hållbarhet; möjlighet till både krymp- och lödförbindelse gör att man kan välja metod efter installationskrav och tillgängligt verktyg.
• Konstruerad för belastning och vibrationer som förekommer i fordonsmiljöer; metallarbetet bidrar till mekaniskt skydd och jordförbindelse där det är relevant.

Kompatibilitet och standarder

Kontakten har tidigare varit känd som VDA 72 593B och är motsvarande NATO-referensen 5935-12-133-0447, vilket gör den lämplig för reparation och underhåll av fordon och installationer som använder dessa standarder. Den angivna MPN (146.39.34) och GTIN (MB28550313) gör komponenten enkel att identifiera i reservdelslistor och dokumentation.

Monteringsanvisningar

• Vid användning av krympskarvar rekommenderas korrekt krimptång och lämpliga kabelskor för kabeltvärsnitt upp till 35 mm².
• Vid lödning ska värmepåverkan begränsas för att undvika nedbrytning av isolationsmaterial; använd lämpligt flussmedel och kontrollera för kalla lödningar.
• Säkra korrekt tätning och eventuell användning av packningar om kontakten utsätts för fukt eller smutsig miljö.

Ytterligare information

Produktens identifiering med MPN 146.39.34 och GTIN MB28550313 bör framgå av arbetsorder och reservdelslistor för att undvika förväxling med andra 2-poliga kontakter. Om dokumentation om elektriska belastningsgränser eller materialspecifikationer behövs rekommenderas att konsultera tillverkarens datablad eller komponentens installationsanvisning.
