Kompressionstrykkoptagerkit til bensin- og dieselmotorer (op til 40 bar)
Dette sæt är ett mekaniskt kompressionstrykkoptagesats avsedd för mätning av kompression i både bensin- (otto) och dieselmotorer. Produkten levereras med tillbehör för etablering av tryckförbindelse vid tändkabel-/tillförsel- och insugsförbindningar, och är lämplig för felsökning, bedömning av cylindertryck och jämförelse mellan cylindrar i diagnostikarbete.
Teknisk identifikation: MPN: 614.03.24. GTIN: 4260421917639.
Funktion och användning
Satsen innehåller två separata trykmätare: en kalibrerad för dieselområden (10–40 bar) och en för bensin/otto (3,5–17,5 bar). Instrumenten registrerar kompressionstrycket i cylindrarna, så mekanikern kan bedöma täthet i ventiler, tätningsringar och cylinderhuvuden samt jämföra värden mellan cylindrar. Snabbkoppling gör anslutning och frånkoppling av mätinstrumenten enkel vid upprepade mätningar eller vid arbete på flera motorer.

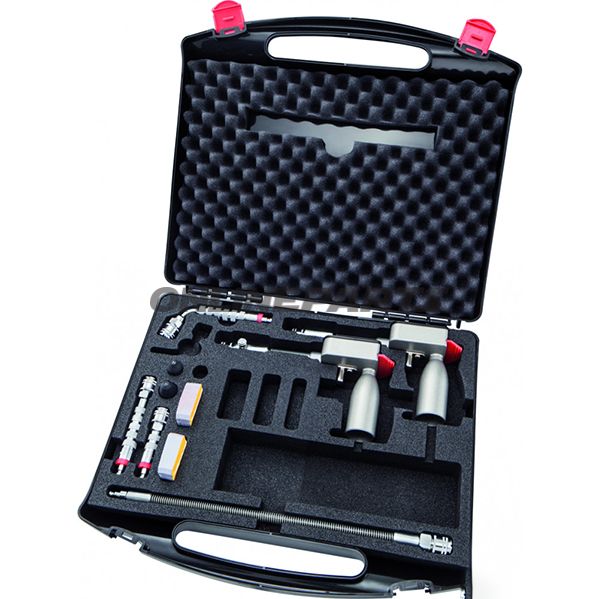

Innehåll och tillbehör
- 1 kompressionstryckmätare för Otto-/bensinmotor (skala 3,5–17,5 bar)
- 1 kompressionstryckmätare för dieselmotor (skala 10–40 bar)
- 2 förlängningsstycken till tändare eller insugningsöppning
- 1 tryckslang
- 1 vinkeldel för åtkomst i trång montageplats
- 2 gummipussar med anslutningsstift (för tätning mot olika öppningar)
- 1 adapter till befintliga anslutningsnipplar
- Diagramblad för registrering av mätningar (följer med till både Otto och diesel)
Material och uppbyggnad
Delarna, inklusive skåp och anslutningar, är tillverkade för verkstadsbruk med fokus på hållbarhet och motståndskraft mot olja, bränsle och allmän verkstadsbelastning. Trykmätarna har robusta mekaniska rörliga delar och skalor för direkt avläsning utan behov av batteri. Tryckslang och packningar är i material lämpligt för högt tryck och kortvarig exponering mot motoroljor och bränslen.
Kompatibilitet och användningsbegränsningar
- Säljs som universellt kit för både Otto (bensin) och Diesel motorer inom angivna mätoområden.
- Kontrollera att mätområdena (3,5–17,5 bar för bensin; 10–40 bar för diesel) omfattar den förväntade kompressionsnivån för den aktuella motorn.
- Använd lämplig adapter och gummipussar för att säkerställa tät anslutning; läckande anslutningar ger felaktiga avläsningar.
- Produkten är mekanisk och kräver manuell avläsning och eventuell registrering på de medföljande diagrambladen.
Praktiska fördelar med uppbyggnaden
- Separata mätsinstrument för bensin och diesel säkerställer bättre noggrannhet inom varje motors arbetsområde.
- Vinkeldel och förlängare ger åtkomst till trånga tändkons eller cylindrade öppningar.
- Adapter till befintliga Nipplar gör det lättare att använda sätet på tidigare installerade fittings.
Beskrivningen ovan bygger på produktbenämningen och de medföljande delarna. MPN 614.03.24 och GTIN 4260421917639 kan användas för sökning efter teknisk dokumentation eller reservdelsinformation.
Not: Det medföljande diagramblanks för registrering av avläsningar; antal diagramblad är för användning vid mätningar och indikerar inte försäljnings- eller sändningsenheter.
