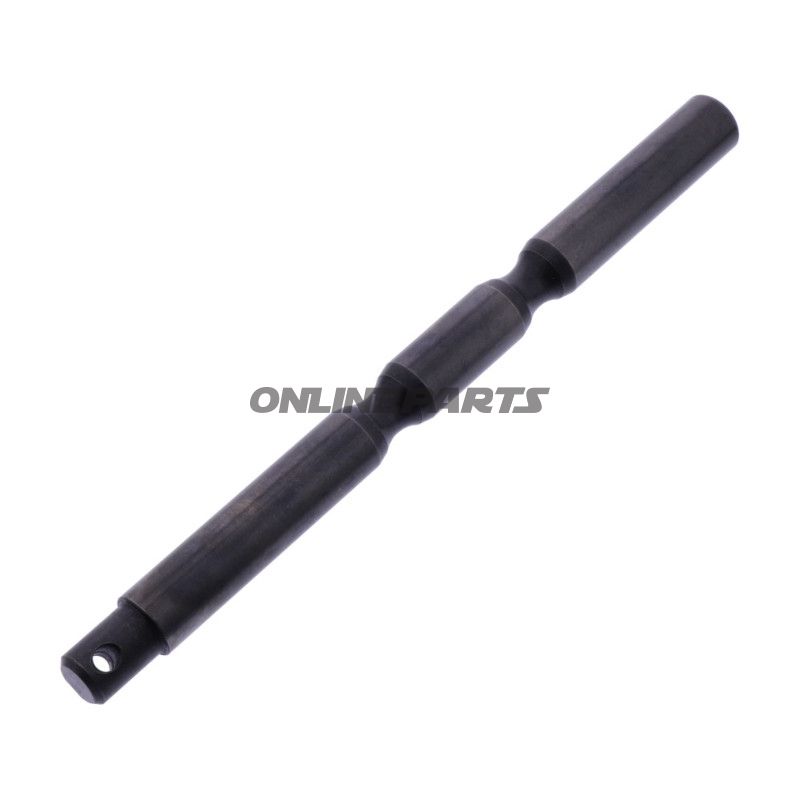

Kolvstång PEDALVENTIL JMP FIX Bil

Stämpelstång till pedalventil (JMP) – för montering på pneumatiskt ventilsystem

Produkt: Stämpelstång till pedalventil JMP FIX Auto
Märke: JMP (original delnummer J09001015771)
MPN: 677.11.51

Denna stämpelstång är en reservdel avsedd för JMP:s pedalventilsystem, utformad för användning vid montering och service av pneumatiskt ventiltyg 6771063 och 6771067. Stämpelstången överför rörelsen från pedal till ventilstiftet och är en mekanisk kopplingskomponent i handhavandet.

• Funktion: Överför lineär kraft från pedalens mekanik till den pneu­matiska ventilstiftet, så ventilen öppnas och stängs korrekt. Passar till monteringsenhet JMP FIX Auto, där exakt längd och diameter säkerställer korrekt aktivering utan onödigt spel.
• Mått: Längd 158 mm; ytterdiameter Ø 12 mm. Dimensionerna är viktiga för korrekt passform i både pedalarm och ventilstift.
• Materialval och egenskaper: Tillverkad i metalliskt material lämpligt för mekanisk belastning (typiskt värdesatt stål eller legering vid motsvarande OEM-delar). Ytbehandling för att motstå slitage och korrosion förväntas, så kontaktytor bibehåller toleranser vid upprepad belastning. Materialvalet prioriterar styvhet och dimensionsstabilitet framför flexibilitet.
• Kompatibilitet: Anpassad för JMP pedalventil-monteringen (JMP FIX Auto) och specifikt angiven att fungera tillsammans med pneumatiska ventiler med artikelnummer 6771063 och 6771067. JMP:s ursprungliga reservdelnummer J09001015771 kan användas för kryssreferens vid beställning.
• Montering och underhåll: Vid utbyte kontrolleras tillståndet på bushar, eventuella dammskydd och belastningens riktning. Säkerställ korrekt inbördes centrering och fäste; åtdragningsmoment beror på den specifika pedal- och ventilmontaget. Smörjning av kontaktytor bör göras enligt tillverkarens anvisningar för att undvika för tidigt slitage.

Teknisk användning

Stämpelstången är en standard mekanisk komponent i pneumatiska manövreringssystem, där linjär rörelse från en fotstyrd pedal ska omsättas till aktivering av en ventil. Korrekt dimension och styvhet säkerställer upprepad, exakt aktivering utan betydande spel eller deformation över tid.

Övriga kommentarer

• GTIN anges inte för denna vara; använd MPN 677.11.51 eller JMP:s interna nummer J09001015771 vid sökning eller förfrågan.
• Kontrollera passformen mot din befintliga pedal- och ventilmiljö före montering för att säkerställa att längd och diameter överensstämmer med monteringspunkter.
