Ringfitning Vario TYP014 10 mm, 45° – fittings till stålflettade bromsledningar

Denna ringfitning från JMP (GTIN: 4043981236903, MPN: 757.02.50) är utformad för användning i system med stålflettade bromsrör/Speed-bromsar, där en kompakt, vinklad anslutning och hög mekanisk precision krävs. Beskrivningen här fokuserar på funktion, materialval, dimensioner och kompatibilitet med relevanta bromskomponenter.

• Funktion: Ringfitningen används som fäste- och anslutningspunkt för stålflettade bromsrör i fordonets hydrauliska system. Den omsluter rörets ända och skapar en tät, mekanisk kontaktyta mot anslutningspunkten (t.ex. bromsok, master cylinder eller adapter), samtidigt som den bevarar rätt vinkel för ledningen.
• Vinkel och geometri: 45° lutning/utgångsvinkel, vilket hjälper till att styra bromsröret i önskad riktning utan skarpa böjningar. Denna vinkel gör fitningen lämplig där det finns begränsat utrymme eller behov av att undvika mekanisk belastning på själva slangen.

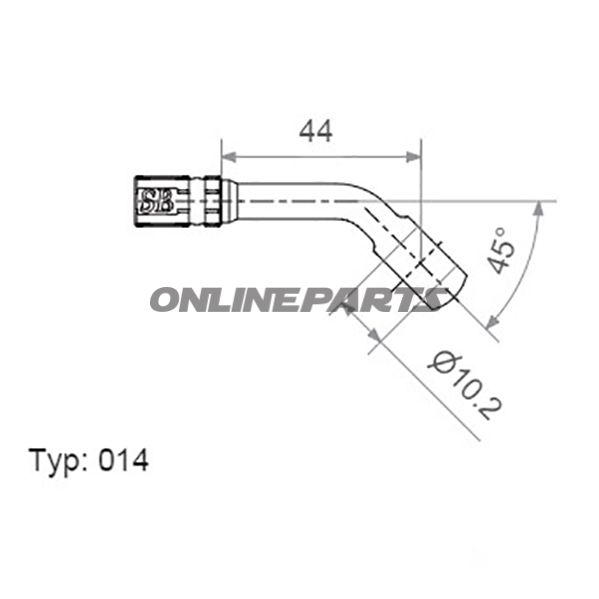

• Storlekar och mått: Inre borr cirka 10,2 mm (för fitningens borrhål). Kugel-/sitsytan med 18 mm yttre diameter, och total längd cirka 44 mm. Dessa mått är relevanta vid val av kompatibla packningar, brickor och omläggare.
• Ytbehandling och färg: Guldfärgad yta, vanligtvis antingen anodisering eller ett beläggningsskikt för korrosionsskydd och estetik. Färgen underlättar också visuell identifiering i installationer med flera fittings.

Materialval och egenskaper

• Materialet är avsett för mekanisk styrka och korrosionsmotstånd som passar bromshydraulik — typiskt legerat mässing eller rostfritt stål med ytbehandling. Valet av material säkerställer formstabilitet vid montering och under drift vid vibrationer.
• Ytbehandling (guldfärgad) reducerar korrosion och slitage på tätningar ytor, samtidigt som det minskar risken för galvanisk korrosion mot angränsande metaller när kompatibla metaller används.
• Precisionsbearbetning av kulhuvud och borr säkerställer en jämn säte för tätning/oliering och minimerar läckagerisken vid korrekt montering.

Kompatibilitet och användning

• Utformningen är avsedd för stålflettade (stålflex) Vario-bromsrör och bör matchas med korrekta spiralskivor, klick- eller bultförbindelser beroende på fordonets ursprungliga monteringsmetod.
• Måtten (10,2 mm borrning, 18 mm kulyta, 44 mm längd) bör kontrolleras mot befintlig bromskomponent och eventuella originaldelar för att säkerställa korrekt passform och tillräckligt utrymme vid ledning.
• Lämplig för användning i både reservdelar- och reparationssammanhang där krav på exakt vinkel och robust mekanisk förbindelse ställs.

Monterings- och installationsbemärknings

• Rena och inspektera alla kontaktytor före montering. Använd rekommenderade packningar eller brickor och dra till föreskrivna momentvärden för att undvika deformation av säte.
• Efter montering: utför tryckprovning av det hydrauliska systemet och kontrollera för läckor vid drifthydrauliken.
• Vid kompatibilitets-tvivel: jämför MPN 757.02.50 och GTIN 4043981236903 med befintliga delar eller tillverkarens reservdelskatalog för att säkerställa korrekt utbyte.

Produktenhet: Ringfitning Vario TYP014 10 mm 45° från JMP (MPN 757.02.50, GTIN 4043981236903). Om ytterligare tekniska specifikationer behövs (t.ex. materialprecisering eller toleranser), rekommenderas det att konsultera tillverkarens tekniska datablad eller reservdelskatalog.
