Ringfitting Vario TYP003 10 mm — anslutningar till hydrauliska broms- och kopplingsledningar

Denna Ringfitting Vario TYP003 10 mm (längd 30 mm) från JMP är en maskinell tillverkad fittingskomponent avsedd för montering på flexibla hydraulikledningar, t.ex. stålnasade broms- och kopplingsslangar. Den används som anslutnings- och täckdel i system där exakt vinkel, borrdiameter och en pålitlig kula-/ringförbindelse krävs för korrekt passform och funktion.

Funktion

• Fittingens primära funktion är att säkerställa en tät och mekaniskt stabil förbindelse mellan hydraulslang och anslutningspunkt (till exempel speed-brake eller interlock-adapter), där en ring-/kulaövergång krävs.
• Konstruktionen med en kula på 18 mm säkerställer en jämn kontaktyta och minskar risken för lokal överbelastning vid monteringsvinklar eller rörelse i samband.
• Den angivna borrdiametern (10,2 mm) och en vinkel/stant på 30° är dimensionerade för att matcha slangar och adaptrar som kräver denna precision för korrekt plan- eller konform tätning.

Material och yta

• Produkten är utförd i stål (angivet i den ursprungliga tyska beskrivningen som "Stahlflex Vario Leitung" i samband med stålomspunna ledningar). Stål ger nödvändiga mekaniska egenskaper vid högtryck och upprepad belastning.
• Ytan är färgad lila, vilket typiskt hjälper identifikation vid montage och kan fungera som färgmarkering i sammansatta installationer. Färgbeläggningen ändrar inte de mekaniska toleranserna.

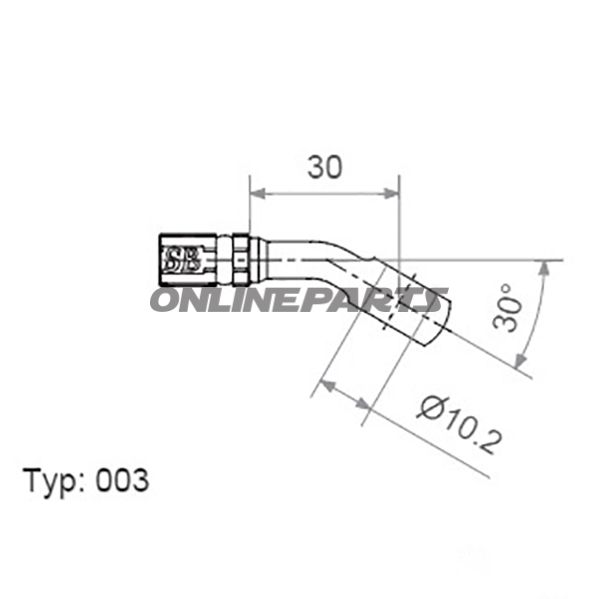

Tekniska data (från produktdata)

• Kulahuvudets diameter: 18 mm
• Borrdiameter: 10,2 mm
• Vinkel / stigning: 30°
• Längd: 30 mm
• Färg: violet

Kompatibilitet och användning

• Lämplig för montering där ringfittings med 10 mm borr används, typiskt på stålomspunna broms- eller kopplingsledningar.
• Passar till komponenter som kräver en kulaövergång på ca 18 mm och en 30° vinkel för korrekt placering och tätning.
• Målgruppen är mekaniker och motorcykelägare med erfarenhet av hydrauliska system — kontroll av borr- och gängmått mot befintliga delar rekommenderas innan montering för att säkerställa direkt kompatibilitet.

Identifiering

• Varumärke: JMP — produkten levereras under JMP-namnet, som ofta används inom reservdelar till motorcyklar.
• MPN (tillverkare artikelnummer): 757.02.43 — användbart vid förfrågningar, reservdelbeställningar och verifikation av rätt variant.
• GTIN: 4043981236842 — används vid sökning i kataloger och lagerhållning.

Monterings- och säkerhetsaspekter

• Före montering: verifiera att borrdiameter, kula och vinkel överensstämmer med slangens och adapterens specifikationer.
• Använd korrekta momentvärden och monteringsverktyg; undvik överspänning som kan deformera tätytor.
• Efter montering: kontrollera hydraulisk täthet vid lämplig tryckprovning före normal användning.

Denna Ringfitting Vario TYP003 10 mm (längd 30 mm) från JMP med MPN 757.02.43 och GTIN 4043981236842 är avsedd för fackfolk som har kunskap om hydrauliska fittings och krav på dimensionella toleranser vid broms- och kopplingssystem. Använd produktuppgifterna för att säkerställa match med befintliga komponenter före installation.
