Koflögel Släp Stål H410 B260 S1500

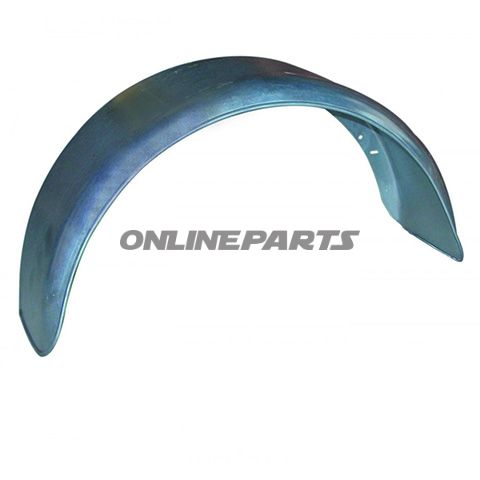

Rund dubbeltaksig skärm i varmförzinkat stål till släpfordon (H410 B260 S1500)

Denna omlöpande dubbeltaksiga skärm (benämnd DK 2620/12, MPN: 338.03.59, GTIN: D 2620/12DFZ) är utformad för montering på släpfordon med dubbla axlar. Beskrivningen här fokuserar på funktion, materialval, dimensioner och praktiska egenskaper för mekaniker och erfarna motorcyklaägare som hanterar släpbyggnation eller underhåll.

Funktion och användning

Skärmens primära funktion är att skydda axelområdet, hjulen och upphängningen mot vägstoft, stenar och stänk från vägen samt att begränsa smuts på släpvagnens botten och sidor. Den runda formen är lämplig för dubbla axelkonfigurationer och ger plats för hjulrörelser och fjädringsvandring. Profildesignen tillåter fastsättning direkt till släpfordonets sidovägg eller bärstruktur.

Material och korrosionsskydd

• Material: Varmförzinkat stålinplast av hög plåtkvalitet (kvalitet 5 eller 6).
• Zinkbeläggning: 275 g/m² enligt DIN 17162, vilket ger ett robust galvaniskt skydd mot rostbildning.
• Ytbehandling: Ytterligare beläggning ovanpå varmförzinkningen för förbättrat motstånd mot vitrost (salt- och fuktinducerad vitkorrosion) samt bättre " fingeravtrycks egenskaper", vilket gör hantering och montering mindre mottaglig för lokala korrosionsangrepp.

Design- och konstruktionsdetaljer

• Profil: 12/40 med 2,5 mm genomträngningsprofil; profil 12 för skruvning på sidoväggen, vilket säkerställer en platt och stabil monteringsyta.
• Form: Rund dubbeltaksig skärm, anpassad för dubbla axelsatser med tillräcklig klaring för hjul och upphängning.

Dimensioner

• Höjd: 410 mm
• Bredd: 260 mm
• Ving-/spännvidd: 1500 mm

Montering och kompatibilitet

Skärmen levereras med profil beräknad för skruvning på släpfordonets sidovägg eller bärande räcke. Profilens 2,5 mm genomträngning gör det möjligt att fästa skruvar eller bultar säkert utan omfattande förstärkning i de flesta standardsläpkonstruktioner. På grund av den runda formen och de angivna dimensionerna bör den monteras där det finns fri höjd och plats för dubbla axeluppsättningar.

Praktiska fördelar för verkstad och underhåll

• Hög plåtkvalitet och zinkbeläggning förlänger livslängden under normal vägförhållanden och i vått klimat.
• Extra ytläggning minskar risk för lokal vitrost vid kanter och hantering.
• Standardiserad profil och borr-/ skruvmöjlighet gör eftermontering och byte relativt enkelt för fackfolk.

Identifiering

Produkten anges under beteckningen DK 2620/12. Tillverkareens artikelnummer är 338.03.59 och GTIN är D 2620/12DFZ, vilket kan användas vid beställning eller vid sökning efter kompatibilitet i reservdelarlistor.

Om du har specifika krav på borrmönster, fästd metod eller vill ha måttoleranser för ram-/bärinstallation, kan dessa upplysas vid förfrågan, så skärmen anpassas eller monteringshål utförs enligt verkstadens standard.
