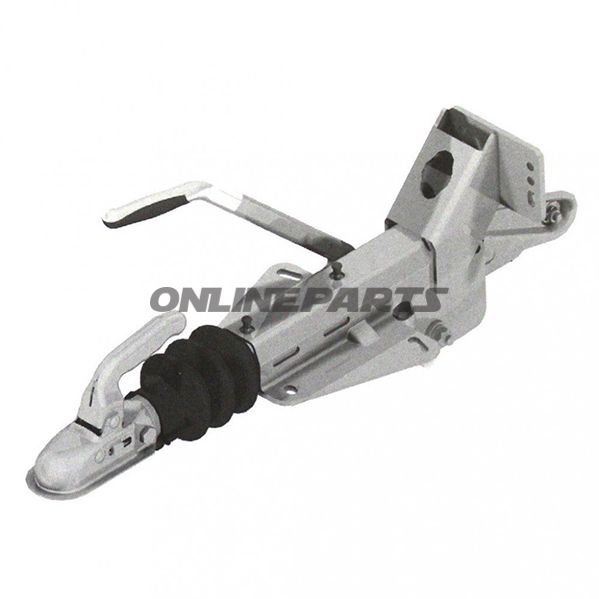

Knott KF13E utan STUETZR-KONSO upplösningsanordning

Knott KF13E utgångsenhet för V-skena (utan jockey-hjulkonsol)

Produktöversikt: Knott KF13E är en mekanisk utgångsenhet utformad för pådragbromsar på släp med V-formad dragstång. Denna variant levereras utan jockey-hjulkonsol (stödhjulskonsol) och är lämplig för montering både ovanifrån och nedanför på dragstången. Enheten hanterar totalt tillåten fordonets vikt i intervallet 730–1.400 kg.

• Varumärke: Knott (MPN: 338.26.45, GTIN: 202598.001)
• Typ: KF 13 E
• Användning: För V-skena med pådragbromssystem
• Installationsalternativ: Top- eller bottenmontering på dragstång
• Tillåten totalvikt: 730–1.400 kg
• Anmärkning: Levereras utan jockey-hjulkonsol (stödhjulskonsol)
• Kompatibilitet med bromsar: Kan kombineras med hjulbromsenheter 20-2425/1 eller 25-2025

Funktion: Utdragsenheten är kärnan i pådragbromsens mekanik. Vid inbromsning på släpet överförs rörelsen från dragstången till bromsarmen i enheten, vilket aktiverar bromsarna på axeln. KF13E-utdragsenheten är konstruerad för att säkerställa kontrollerad och direkt mekanisk aktivering av hjulbromserna i den angivna viktklassen.

Material och konstruktion: Knott-produkter som KF13E har vanligtvis tillverkats i stålelement med ytbehandling mot korrosion på bärande delar samt precisionsslipade vänd- och glidlager i kontaktområden. Materialvalet fokuserar på hållbarhet under belastning och upprepad rörelse, samt motståndskraft mot väder och vägstoft. Lager, axlar och fjäderkomponenter är dimensionerade för de specificerade belastningsvärdena för 730–1.400 kg totalvikt.

Tekniska fördelar och användningsaspekter:

• Designad för V-skena ger enkel mekanisk koppling mellan dragstång och bromsaggregat.
• Möjlighet till topp- eller bottenmontering gör enheten flexibel vid olika dragstångskonstruktioner.
• Kompatibiliteten med de nämnda hjulbroms-enheterna (20-2425/1 och 25-2025) innebär att den kan ingå i flera standardiserade bromsarrangemang — kontrollera alltid mått och monteringsfläns vid byte.
• Utan jockey-hjulkonsol: förvänta dig att stödhjul ska beställas separat om sådan funktionalitet önskas.

Installation och underhåll: Vid montering ska fästpunkter på dragstången vara intakta och fria från deformation. Justera spel och rörlighet i utdragsenheten enligt fordonets och axelproducentens anvisningar för korrekt bromsfunktion. Regelbunden kontroll av beslag, axellager och fjäderförhållanden rekommenderas för att undvika slapphet eller ojämn bromsning. Använd kompatibla hjulbroms-enheter som angivet för att säkerställa korrekt funktion och säkerhet.

Kompatibilitet och identifikation: Produkten är identifierad som Knott KF13E med producentnummer (MPN) 338.26.45 och GTIN 202598.001. Dessa nummer kan användas vid sökning efter reservdelar, tekniska ritningar eller vid beställning för att säkerställa korrekt match med befintlig trailerutrustning.

Om du behöver information om exakta monteringsmått eller tekniska ritningar för att verifiera passform rekommenderas det att kolla Knotts dokumentation eller leverantörens reservdelskatalog med MPN 338.26.45.
