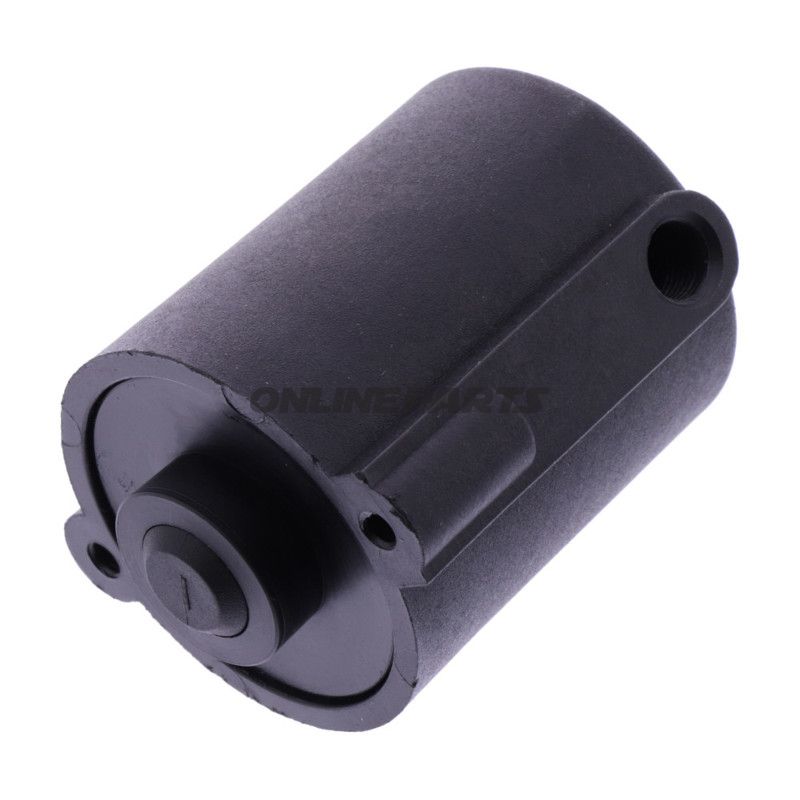

KLINKENZYLINDER RAVAGLIOL Roterande 058060021

Klinkencylinder (rotating) til sakselift – Ravaglioli 058060021

Denne roterende klinkencylinder fra Ravaglioli är avsedd att användas i pneumatiska lås- eller låsmekanismer i sakseliftar. Produkten är en original Ravaglioli-reservedel (referens 058098011) och levereras under tillverkargarantistionens reservdelstext med artikelnummer 058060021 och tillverkarens artikelnummer (MPN) 652.12.47.

Funktion

• Cylinderens primära funktion är att fungera som lås-/fängelsemekanism i sakseliftar, där den utför en roterande rörelse för att hålla fast eller frigöra lyftarmen.
• Pneumatisk aktivering innebär att cylindern styrs med tryckluft, vilket är vanligt i verkstads- och lyftutrustning för att säkerställa snabb och pålitlig rörelse utan elektrisk framdrivning.
• Designad att ingå i befintliga Ravaglioli-låssystem, där kompakt roterande mekanik och repetitiv cykelsstabilitet är nödvändig.

Material och konstruktion

• Hus/komponenter i formasgjuten plast: Valet av plast reducerar vikt och minskar korrosion jämfört med metalldelar, samtidigt som bearbetning och anpassning till pneumatiska kopplingar förenklas.
• Dimensioner: yttre diameter cirka 49 mm och höjd cirka 60 mm. Dessa mått är relevanta vid innbyggnad i befintliga lyft- eller låsmoduler där plats och klarering måste kontrolleras.
• Roterande inre mekanik och tätningar designade för pneumatiskt driftsbruk; förväntad kompatibilitet med vanliga tryckluftsnivåer som används i bilverkstäder (kontrollera lyftens dokumentation för korrekt styrtryck och anslutningskrav).

Kompatibilitet och användningstips

• Original Ravaglioli-del, även angiven som ersättning för eller i samband med delnummer 058098011.
• Lämplig för Ravaglioli sakseliftar och andra lyftmodeller som använder samma mekaniska gränssnitt för klinkencykeln; verifiera mekanisk montering och luftanslutningar före installation.
• Vid utbyte: granska tätningar och luftanslutningar, rengör monteringsytor och kontrollera lufttrycket för att undvika tidigt slitage eller funktionsfel.

Tekniska anmärkningar

• Pneumatisk cylinder: kräver korrekt dimensionerade luftslangar och fittings. Se till att använda rena, torra trycklufts-källor för att skydda interna tätningsytor.
• Plastmaterialet minskar korrosionsproblem, men kan vara känsligt för skarpa stötar och extrem värme — placera och fäst cylindern så att belastningar och värmeexponering minimeras.
• Dimensionerna (Ø 49 mm, höjd 60 mm) gör den kompakt nog för trånga monteringsförhållanden, men monteringsskruvar och justeringsbeslag kan variera mellan liftmodeller.

Identifikation

• Varumärke: Ravaglioli — tillverkarens namn är relevant för kompatibilitet och reservdelssmatchning.
• MPN: 652.12.47 — använd detta nummer vid beställning eller vid sökning i reservdelskataloger för att säkerställa rätt del.
• GTIN: inte angivet för denna vara.

Om du planerar att ersätta en befintlig klinkencylinder rekommenderas att jämföra MPN och de fysiska måtten med den installerade enheten och kontrollera lyftens tekniska manual för rekommenderat lufttryck och monteringsprocedur.
