Klemmgeber Kg45 4.5 Mmzusaetzlich

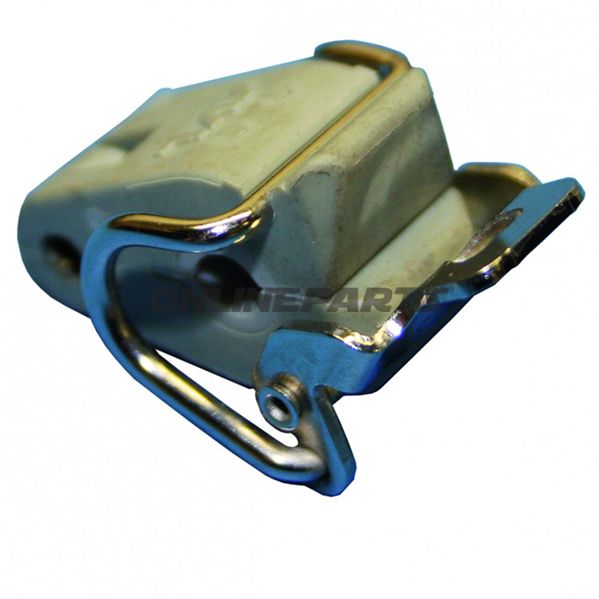

Klämsensor KG45 4,5 mm för mätning på ledningar och för AVL-exhaustionssökningsutrustningar

Typ och användning: KG45 är en klämsensor (klemmeomvandlare) utformad för exakt mätning av omkretsutvidgning på ledningar med en diameter på cirka 4,4–4,7 mm. Produkten används vanligtvis vid diagnostik och testuppställningar, inklusive i samband med AVL-exhaustionsmössor för dieselfordon, där man mäter tryck- eller deformationförlopp på rör, slangar eller ledningar.

Funktion: Klämsensorn mäter förändringar i omkretsen (omfångslast) av den klämda ledningen, vilket ger en tryksignal utan att lägga på stora krafter direkt på komponenten. Detta mätningsprincip minimerar mekanisk påverkan av ledningen och gör mätningen lämplig för både nymålade och blanka ytor. Varje enhet testas för funktion och för störande påverkan före leverans, vilket säkerställer reproducerbara mätningar under normala arbetsförhållanden.

• Hantering: Snap-lock-låsning för snabb och säker montering utan verktyg.
• Kompakt design: Låg platsbehov, lätt att placera i trånga installationer.
• Signalförring: Låg påverkan från ledningsböjning och vibrationer, vilket förbättrar kvaliteten på tryksignalen.

Material och konstruktion: Klämsensorn har en skyddande folie av slitstarkt plast, som skyddar sensors elementet mot mekaniskt slitage och samtidigt bidrar till robusthet vid upprepad användning. Materialvalet är gjort med fokus på hållbarhet och stabilitet i industriella miljöer, utan att kompromissa signalfölsamhet. Designen är praktisk och funktionell — det finns ingen onödig komplexitet, vilket gör den lätt att hantera för tekniker och mekaniker.

Tekniska data:

• Driftstemperatur: -20 °C till +70 °C
• Ledningsdiameter (lämplig): KG45: 4,4–4,7 mm (angiven klämmdimension 4,5 mm)
• Alternativ modellangivelse (för orientering): KG60 täcker 5,9–6,2 mm
• MPN: 658.82.30 (används för beställnings- och reservdelidentifikation)

Kompatibilitet och användningsområden: KG45 är lämplig att använda tillsammans med AVL-exhaustionsmätare samt andra mätsystem där det är nödvändigt att registrera tryckrelaterade deformationer eller omkretsförändringar på ledningar och rör i motormiljöer. Den kompakta formen och snap-lock gör den lämplig för mätuppgifter i motor- och avgasrelaterade tester samt vid fältmätningar där utrymme och snabb montering är viktigt.

Användningsanmärkningar: För korrekt mätning är det viktigt att använda klämsensorn på den rekommenderade ledningsdiametern (4,4–4,7 mm för KG45). Se till att klämman sitter ordentligt fast (snap-lock) och att den skyddande plastfolien inte är skadad, eftersom detta kan påverka mätningsegenskaperna. KG45 har testats för störningar och funktion, men vid särskilt krävande buller- eller vibrationmiljöer rekommenderas prövning i den konkreta installationssituationen.

Identification: Produktbenämningen i leverantördokumentation: KLEMMGEBER KG45 4,5 mm EKSTRA. MPN 658.82.30 anges för entydig identifikation vid beställning eller vid förfrågningar om reservdelar.
