Klamra 1/15/TN/TD/EST – anslutningskabel för diagnostik och avgasprovning

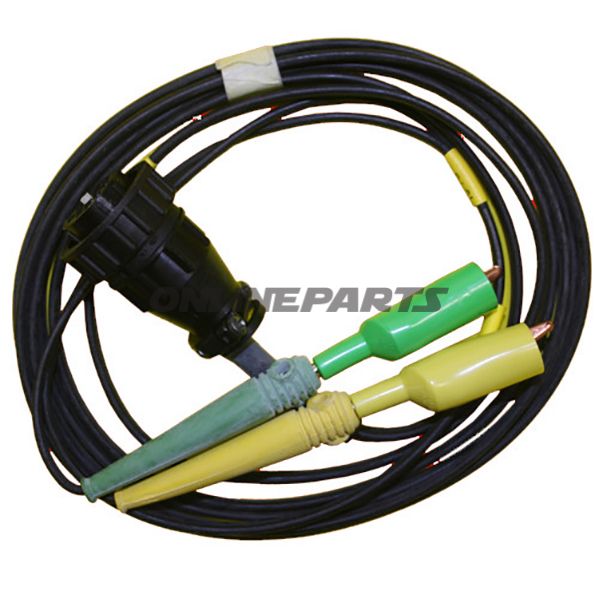

Produktöversikt: Klamra 1/15/TN/TD/EST (MPN: 658.09.22, GTIN: 3165142760216) är ett specialiserat anslutningskabel med flera terminaluttag avsett för bildiagnostik och avgasprovning. Kabeln ger tillgång till terminalerna 1 och 15 samt jord/diagnostikbenämningarna TN, TD och EST och är utformad för att anslutas till Bosch fordonsdiagnostik- och avgasmålningsutrustning.
Funktion:
- Ger en fysisk förbindelse från testutrustning till bilens elektriska kretsar via angivna terminaler (1, 15) och de markerade signalpunkterna TN, TD och EST.
- Används för spännings-, tändnings- och signalsmätningar under systemanalys och avgasprovning, där exakt kontakt till specifika terminaler är nödvändig.
- Enträffbar för både mobila och verkstadbaserade testprocedurer där standardklämmterminaler krävs.
Kompatibilitet: Kabeln är avsedd att användas tillsammans med följande Bosch-enheter och -serier:
- Fahrzeug-System-Analyse / Fordonsystemsanalys Bosch FSA 560
- Fahrzeug-System-Analyse / Fordonsystemsanalys Bosch FSA 600
- Fahrzeug-System-Analyse Bosch MOT 150/151
- Fahrzeug-System-Analyse Bosch MOT 240
- Exhaustgas tester / Avgasprovare Bosch BEA 450 mobil
- Exhaustgas tester / Avgasprovare Bosch BEA 050
Dessa kompatibilitetsuppgifter anger riktning för användning med Bosch-mätare; kontroll av kontakt- och terminalkonfiguration på det aktuella utrustningen rekommenderas före anslutning.
Material och konstruktion:
- Kabel: Isolerad kopparledare med PVC- eller motsvarande teknisk plastbeläggning för elektrisk isolering och måttlig mekanisk slitstyrka.
- Klammer/terminaler: Metalldelar utformade för att säkerställa god elektrisk kontakt; ytbeteckning beror på tillverkarens specifikationer (vanligtvis nickelbelagda eller förzinkade) för att minska korrosion.
- Längd: 3 m – ger tillräcklig räckvidd för verkstadsligt bruk utan onödig slitage vid normala arbetsavstånd.
Tekniska fördelar och egenskaper:
- Fler-terminal konfiguration (1, 15, TN, TD, EST) möjliggör flera samtidiga mätpunkter utan behov av frekventa omkopplingar.
- Tillräcklig kabelavstånd (3 m) i kombination med flexibel isolering gör hantering kring motorutrymme och underrede mer praktisk.
- Designad för kompatibilitet med etablerade Bosch-system, vilket minskar risken för felpassning eller behov av adaptrar vid dessa enheter.
Användningstips och säkerhet:
- För anslutning: Stäng av tändningen och följ alltid tillverkarens anvisningar för det anslutna diagnostikutrustningen.
- Kontrollera klämmornas mekaniska tillstånd och isolering regelbundet; byt ut vid synliga skador eller korrosion för att undvika dåliga mätningar eller kortslutningar.
- Undvik att exponera kabeln för skarpa kanter, höga temperaturer direkt mot värmeelement eller kemikalier som kan angripa isoleringen.
Identifiering: Produkten identifieras med MPN 658.09.22 och GTIN 3165142760216. Även om kabeln är avsedd för användning med flera Bosch-enheter är det viktigt att bekräfta terminalmärkning och kontakt typ i förhållande till den aktuella mätapparaten före användning.
Obs: Beskrivningen bygger på dokumenterade användningsområden för Bosch fordonsystemanalys- och avgasmätare. Inga påståenden om ytterligare oklara egenskaper ingår.
