Klämma ANSLUTNING 5-polig 0,2-2,5 GRÅ/TT PACK 5 ST

Kroppkoppling 5-polig (0,2–2,5 mm²) till maskin- och fordonsinstallationer

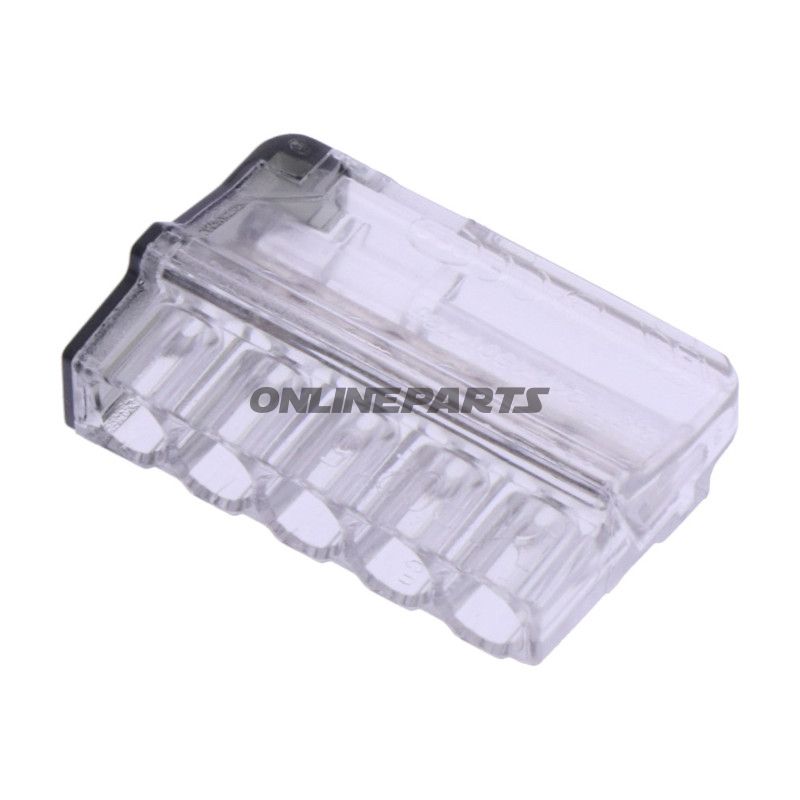

Produkt: 5-polig kopplingsblock från JMP (MPN: 158.10.27, GTIN: 4043981429299). Denna kompakta, isolerade kopplingsblock är tillverkad i grå/transparant plast och levereras i blisterförpackning.

Funktion och användning

• Skapar en pålitlig elektrisk anslutning mellan upp till fem ledare i styr- och kabeltrummor.
• Lämplig för signal- och lågspänningsinstallationer i motorcyklar, små fordon, instrumentation och reparationsarbete där platsen är begränsad.
• Designad för snabb montering utan lödning; ledare sätts in och mekaniskt fästs i varje pol.

Tekniska egenskaper

• Ledningsarea: 0,2–2,5 mm² (angivet minimum/maximum). Passar både tunna signalledare och små kraftkablar inom detta område.
• Strömkapacitet: Upp till 24 A vid korrekta installationsförhållanden.
• Märkspänning: 450 V.
• Antal poler: 5.
• Isolerad utförande: Ja — isolationen minskar risken för kortslutning och skyddar mot oavsiktlig kontakt.
• Montering: Inte avsedd för lödning; beskrivs som mekanisk koppling (inläggning/fixering av ledare).
• Dimensioner (ungefär): 1,6 × 0,8 × 2,4 cm — kompakt format för trånga installationer.

Materialval och egenskaper

• Kåpa: Polymerkonstruktion (grå/transparant) med isolerande egenskaper. Valet av plast säkerställer låg vikt och elektrisk isolering utan att ge felaktiga förväntningar om hög temperaturbeständighet — produkten är avsedd för vanliga elektriska omgivningstemperaturer.
• Kontaktdedelar: Metalllegering (oftast förkromad eller nickelbelagd koppar) för att säkerställa god elektrisk ledningsförmåga och mekanisk fasthållning. Materialvalet balanserar ledningsförmåga och korrosionsskydd; för äldre eller utsatta installationer rekommenderas korrekt ytbehandling och kontroll vid underhåll.

Kompatibilitet och installation

• Anpassa till ledningsdimensioner i intervallet 0,2–2,5 mm². Använd korrekt avisolering och fäste för att uppnå full kontaktyta.
• Passar direkt i applikationer där en 5-polig, isolerad kopplingsmodul behövs; lämplig för utbyte eller reparation av befintliga anslutningar med samma formfaktor och elektriska krav.
• Blisterförpackningen innehåller produkten i hanterbar enhet för verkstadsväsen — observera att förpackningsangivelsen inte ändrar själva produktens tekniska data.

Säkerhet och underhåll

• Kontrollera vid montering att ledarna är korrekt isatta och omslutna av kopplingen för att undvika överhettning och dålig anslutning.
• Undvik exponering för stark värme, kemikalier eller mekanisk belastning som kan skada plastens isolation eller metalldelar.
• Inspektion rekommenderas efter vibrationsexponering eller vid upprepad demontering/återmontering.

Ytterligare tekniska data

Produkten marknadsförs under JMP (MPN 158.10.27, GTIN 4043981429299) och är avsedd för yrkespersoner som behöver en kompakt, isolerad och mekanisk kopplingslösning för små installationer och reparationsuppgifter.
