Klämma ANSLUTNING 3-polig 0,2-4,0 GRÖN/TT PACK 5 ST

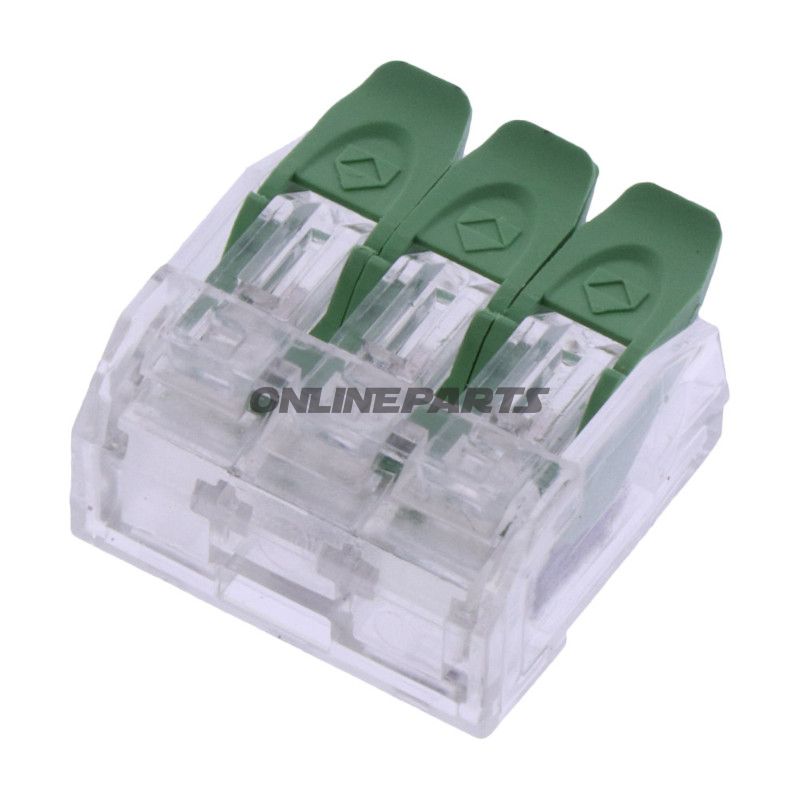

3-polig skarvkontakt för ledare 0,2–4,0 mm² (grön, JMP)

Produktöversikt: Denna 3-poliga skarvkontakt från JMP (MPN: 158.10.29, GTIN: 4043981429312) är en isolerad, tryck/kontakt‑typ kopplingsblock designad för skruv- eller fjäderbaserad fastsättning av ledare med tvärsnitt från 0,2 till 4,0 mm². Den är tillverkad i genomskinlig grön plast och levereras i blisterförpackning.

Funktion och användning:

• Skarvkontakt ger en mekanisk och elektrisk kontaktpunkt mellan tre enskilda ledare utan lödning. Den lämpar sig för installationsarbete, reparationsuppgifter och för temporära såväl som permanenta anslutningar i fordonsmiljöer, styrenheter eller elektronikkåpor.
• Antalet poler (3) tillåter seriekoppling eller fördelning av en ingång till två utgångar (eller tvärtom), beroende på kretsuppbyggnaden.
• Spänningsklass upp till 450 V och maximal ström upp till 32 A gör den användbar i lågspänningsfördelningar och signal-/strömkretser där denna gräns inte överskrids.

Material och mekaniska egenskaper:

• Hus: Genomskinlig grön isolerande plast, vald för elektrisk isolering och visuell inspektion av anslutningar. Plastmaterialets exakta typ anges inte, men konstruktionen är avsedd för normalt installationsbruk (inte högtemperatur- eller utomhus exponering utan ytterligare skydd).
• Kontakter/skonkontaktsteknik: Metalldelar för strömöverföring är utförda i ledande legering med ytbearbetning för att säkerställa god elektrisk kontakt och korrosionsbeständighet vid normal användning. Produkten kräver ingen lödning.
• Dimensioner: cirka 2,1 × 1,45 × 1,66 cm, kompakt format som passar i trånga installationsutrymmen.

Elektriska specifikationer:

• Tvärsnittsarea: 0,2–4,0 mm² (tungström/finttrådade ledare kompatibilitet).
• Maks. ström: 32 A (angivet), maks. drifts Spänning: 450 V.
• Isolerat konstruktion: Ja — minskar risk för kortslutning vid korrekt montering.
• Inga lödförbindelser: Förbindelse uppnås enbart med skruv-/klämmeknik.

Praktiska överväganden vid montage:

• Säkerställ korrekt ledarförberedelse (avisolering i lämplig längd) för att uppnå säkert och lågmotstånds skarvkontakt.
• Kontrollera att ledarens diameter och ledningskvalitet ligger inom 0,2–4,0 mm²; fina flertrådiga ledare kan kräva hylsa för optimal mekanisk stabilitet.
• Produkten är avsedd för användning i slutna eller skyddade miljöer; vid högre temperaturer eller vibrationsexponering bör montering och materialval övervägas.

Kompatibilitet och packincluvning:

• Användbar vanligtvis i standard elektriska installationsmiljöer, instrumentpaneler och fordonsapplikationer där spänning och ström ligger under nämnda gränser.
• Levereras i blistförpackning; innehållet anges som 5 enheter i levererad förpackning, men vid köp bör man alltid kontrollera leverantörens information om förpackningsstorlek.

Teknisk data (kort):

• Typ: Kopplingsblock / klämma
• Poler: 3
• Tvärsnitt: 0,2–4,0 mm²
• Isolerad: Ja
• Lödning: Nej
• Maks. ström: 32 A
• Spänning: 450 V
• Dimensioner: ca. 2,1 × 1,45 × 1,66 cm

Identifikation: Produkten märks av tillverkaren JMP under MPN 158.10.29 och GTIN 4043981429312, vilket möjliggör exakt matchning av komponenten vid inköp, reservdelidentifikation eller dokumentation.
