KLÄDSEL STYRVENTIL JMP FIX BIL

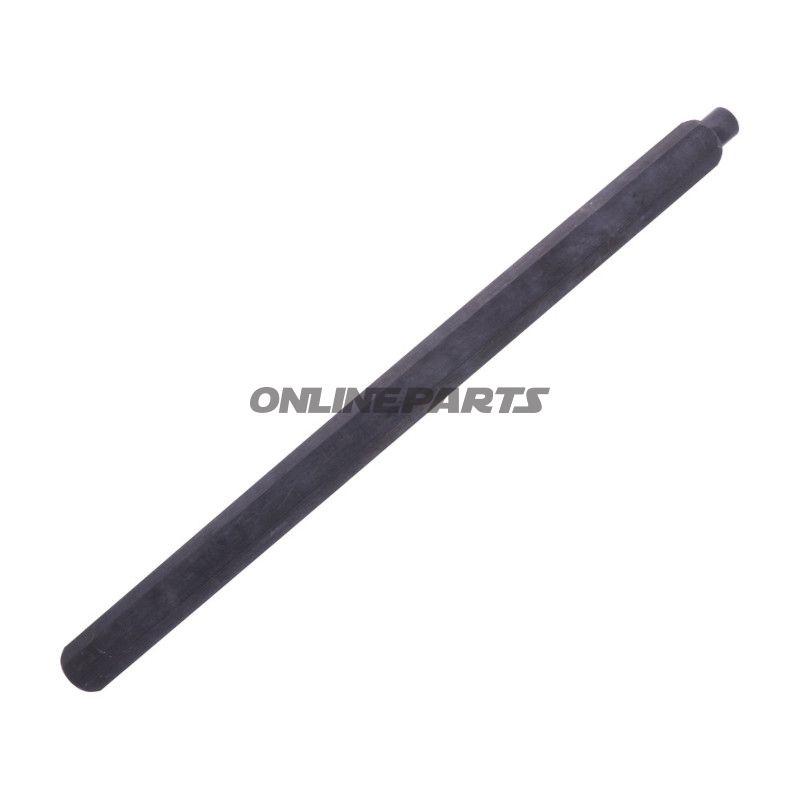

Sexkantig monteringsstång till JMP FIX Auto monteringshuvud

Produkt: Sexkantig monteringsstång för fästande av JMP FIX Auto monteringshuvud. Levereras som original JMP-reservdel (JMP originaldelnummer J03001015899) och registrerad under tillverkarens delenummer MPN 677.11.36.

Funktion

• Stången fungerar som förbindelse- och vridningsenhet mellan monteringsenhetens huvud och maskinens montering/adaptrar. Den överför moment och säkerställer korrekt positionering av monteringshuvudet under arbete.
• Designad för användning med automatiska typmonteringsenheter (JMP FIX Auto), där sexkantprofilen ger låsning och momentöverföring utan spel.

Material och konstruktion

• Stången är tillverkad i ett hållbart metallmaterial (vanligtvis härdat stål eller legering), dimensionerad för att motstå punkt- och torsionskrafter som uppstår vid normal drift av monteringsutrustning. Materialvalet är beräknat för långvarig mekanisk belastning och upprepade belastningscykler.
• Sexkantprofilen är precisionsbearbetad för att minimera spel mellan stången och den inre sexkanten på monteringshuvudet, vilket minskar slitage och ökar repeterbarheten vid upprepade in- och avmonteringar.
• Ytbehandling är anpassad till industriell verkstadsmiljö för korrosionsbeständighet och slitagehållning (vanligtvis termisk härdning eller ytbehandling). Detta säkrar längre serviceperiod och stabil passform.

Dimensioner och mekaniska mål

• Längd: 710 mm — ger god räckvidd till monteringsutrustning och frihet vid större hjul/maskiner.
• Sexkantmått (tvärsnitt): 42 mm — standard sexkantprofil för denna typ av JMP-monteringshuvud för säker momentöverföring.
• Ø-sidig passdel: 29 mm — passningstolerans för centrerande handtag/adaptr.

Kompatibilitet

• Primärt avsedd för JMP FIX Auto-mon teringshuvuden och utrustning ur samma produktserie. Som original JMP-del (J03001015899) är passformen utformad för att matcha tillverkarens toleranser och säkerställa korrekt funktion utan modifieringar.
• Kan i vissa fall användas med andra system med liknande sexkantprofil och passdelsdimensioner, men kompatibilitet bör verifieras mot målsättningar och toleranser på det specifika monteringshuvudet.

Fördelar för mekaniker och verkstäder

• Robust, precisionsbearbetad sexkantprofil som minskar spel och ojämn belastning på monteringshuvudet.
• Längd och passdelsdimensioner är anpassade för professionella monteringsuppgifter där räckvidd och centreringsnoggrannhet är viktigt.
• Som OEM-del från JMP (MPN 677.11.36) säkerställs enhetlig kvalitet och dokumenterad passform jämfört med oprövade tredjepartsdelar.

Identifiering

• Varumärke: JMP — originaltillverkare av monteringsutrustning.
• MPN: 677.11.36 (JMP originaldel J03001015899).
• GTIN: Inte angivet för denna vara.

Noteringar vid montering och underhåll

• Kontrollera passformen i både sexkantprofil och passdel före drift för att undvika koncentrerade belastningar.
• Vid hög belastning rekommenderas regelbunden inspektion för slitage, särskilt vid sexkantprofilen och passdeländen.
• Ersätt vid synliga tecken på deformation, stora repor eller sprickor för att upprätthålla säker funktion av monteringsutrustningen.

Kontakta tillverkarens tekniska dokumentation eller din leverantör om det finns behov av specifika toleranser eller materialuppgifter till certifikat och säkerhetsdokumentation.
