KIT HD SLANGANSLUTNING JMP ROX 1200H

Set: HD hydraulslanganslutning till saksliftbord (JMP ROX 1200H)

Produkt: Sätt HD slanganslutning till saksliftbord från JMP, MPN 652.70.45. Detta set anges som original JMP-del (JZ06041059098) till ROX 1200H.

Funktion och användning

• Komplett slangset avsedd för styrning av hydraulik på saksliftbord (ROX 1200H). Sättet samlar flera korta hydraulslangar med fittings för snabb montering mellan ventiler, cylindrar och manifold.
• Är designat för att ansluta komponenter i ett slutet hydrauliksystem, där korrekt längd och vinkel på anslutningar minimerar spänning, böjningspåverkan och läckage vid monteringspunkter.

Innehåll och dimensioner

• 3 x hydraulslangar, dimension DN06 (mätt normalt som innediameter i metriska system).

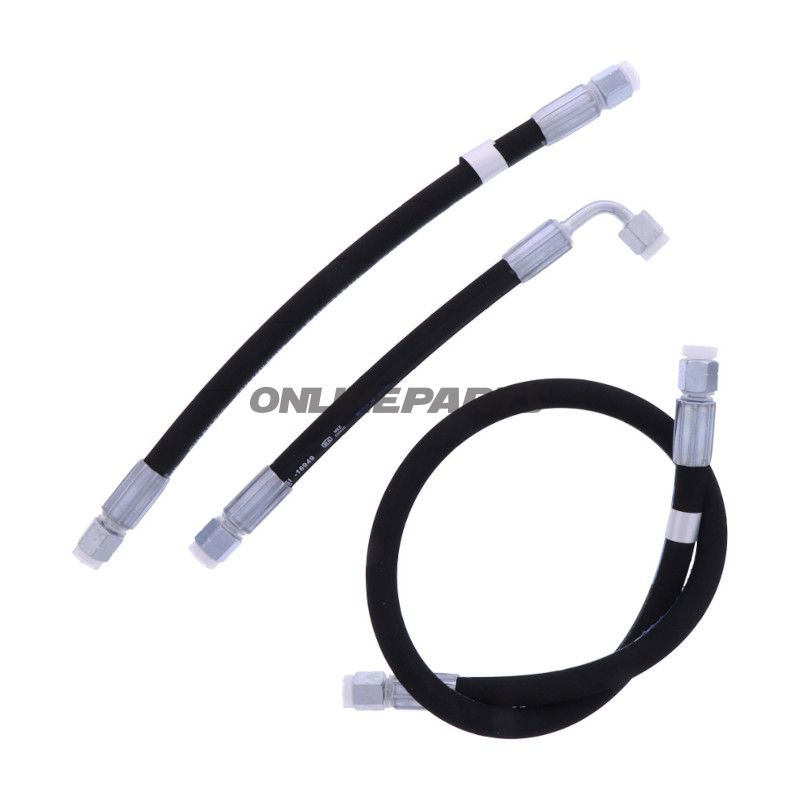

• 1 x slang, 750 mm med 2 raka (ÜW) 1/4" fittings.
• 1 x slang, 320 mm med 2 raka (ÜW) 1/4" fittings.
• 1 x slang, 220 mm med 1 rak (ÜW) och 1 90° vinkel (ÜW) 1/4" fitting.

Material och konstruktion

• Slangarna är utförda som högtryckshydraulikslangar (HD) för oljebaserade hydraulikvätskor. Typiskt består sådana slangar av ett innergummilag kompatibelt med mineralolja, förstärkt med flätnade eller spolade stålarmeringar och ett yttre skyddsgummilag. Denna uppbyggnad säkerställer flexibilitet vid montering och motstånd mot tryck och mekanisk påverkan.
• Fittingsna (1/4") är tillverkade i metall lämplig för hydraulikdrift (ofta stål eller nickelbelagd mässing beroende på JMPs specifikation). Riktningen (raka eller 90°) reducerar tvång på slangändarna och förenklar installation under trånga förhållanden.
• Samlad design är anpassad för industriell användning där repetitiva belastningar och vibrationspåverkan förekommer.

Tekniska bemärkningar

• DN06 anger slangdimension; vid byte ska du säkerställa samma innediameter och arbetstryck som systemets krav.
• 1/4" fittings hänvisar till gäng-/anslutningstyp; kontrollera täthet (t.ex. BSP/G eller NPT) i det konkreta anläggningen före montering, eftersom denna uppgift inte är specificerad i det medföljande data. Felaktig gängtyp kan leda till läckage eller skada på komponenter.
• Anslutningar med 90°-vinkel är praktiska där platsen är begränsad, men kan påverka flödet och bör placeras så att slangen inte blir skuren eller klämd.

Kompatibilitet och identifikation

• Produkten anges som JMP originaldel till ROX 1200H. MPN 652.70.45 och den interna JMP-referensen JZ06041059098 ska användas vid identifiering för att säkerställa korrekt passform.
• GTIN anges inte i de levererade uppgifterna; vid behov av streckkod eller lagerhållning kontakta leverantören för bekräftelse.

Installations- och underhållstips

• Före montering: rengör anslutningspunkter och kontrollera gängor och tätningar för skador.
• Vid montering: använd korrekt moment för fittings och använd lämpliga tätningsmedel om systemet kräver det (följ tillverkarens anvisningar).
• Vid service: inspektera slangar för sprickor, bulor eller avflagning av yttre gummi och byt vid tecken på slitage. Kontrollera fittings för korrosion och fasthet efter inkörning.

Brand- och produktreferens

Detta slangset är från JMP och är angivet med tillverkarens reservdelnummer (MPN) 652.70.45. Den ursprungliga JMP-referensen JZ06041059098 ingår i tillverkarens dokumentation för ROX 1200H.
