Kippswitch På/Av

Kippskifte tänd/av till installationer på 12–24 V

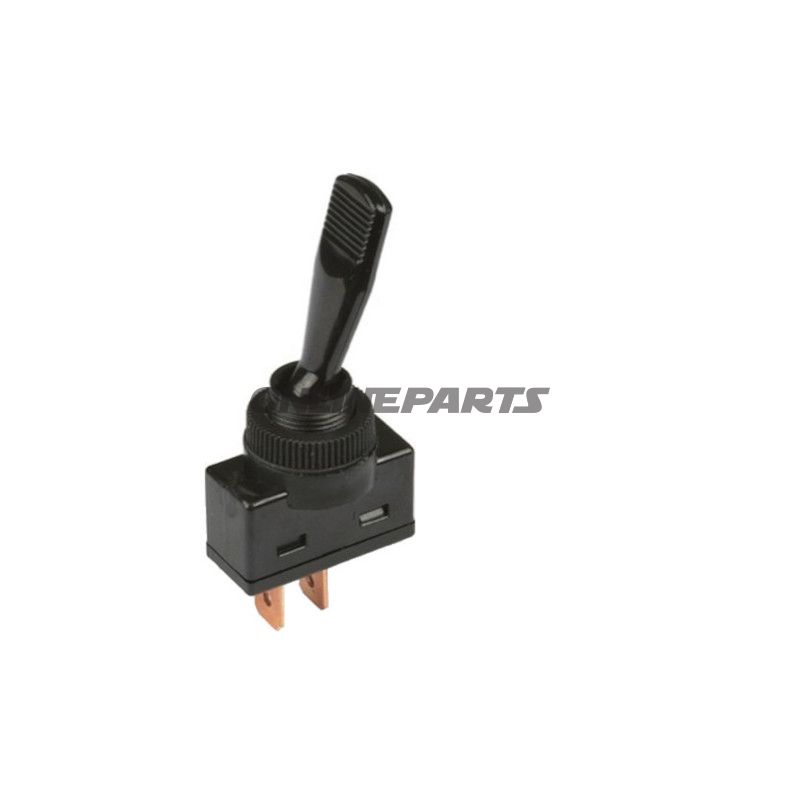

Produkt: Kippskifte tänd/släck (MPN: 145.07.00, GTIN: 4026736053376). Den här kontakten är avsedd för inbyggnad eller påbyggnad i fordon och maskiner där en enkel tänd/släck-funktion i 12 V eller 24 V-system krävs.

Funktion och användning

• Kippskifte utför en enkel vippsmekanism (kipptstyrning) med två positioner: 0 (från) och 1 (till).
• Designad för att bryta eller ansluta ström till användare som lampor, små elektriska enheter eller befintliga elektriska kretsar i motorcyklar, scootrar, små maskiner och relaterade applikationer.
• Passar både inbyggnad och påbyggnad beroende på monteringsförhållanden — montering görs genom ett runt hål med specificerad invändningsdiameter.

Tekniska data

• MPN: 145.07.00
• GTIN: 4026736053376
• Spänning och strömbelastning: vid 12 V max. 20 A; vid 24 V max. 5 A.
• Utförande: vippe/kippskifte med två positioner (0-1).
• Invändningsdiameter: 11,6 mm.
• Väggtjocklek för montering: upp till 2 mm (rekommenderas för korrekta mekaniska toleranser vid montering).
• Kontaktdon: 2 x 6,3 mm flatstift/flatstift (flat stiftutförande) — vanlig standard för många elektriska installationer.
• Monteringsmetod: Användning som genomförande-fästmontage eller påbyggnad beroende på paneldesign.

Material och mekaniska egenskaper

• Endast den angivna beskrivningen nämner en svart kontaktarm tillverkad av ett elastiskt konstsutslitmaterial. Elastiskt plastmaterial ger viss flexibilitet i av/registrering och förbättrar hållbarheten vid upprepad användning jämfört med styvare plasttyper.
• Kontakten utför mekanisk vippefunktion med fast låsning i positionerna (rastläge 0-1), vilket säkerställer tydlig taktil återkoppling vid skift mellan från/till.
• Kontaktens elektriska kontakter är beräknade för de angivna strömstyrkorna; vid kontinuerlig belastning nära maxvärden rekommenderas korrekt dimensionering av ledningar och säkringar i installationen.

Kompatibilitet och installation

• Passar till standard 6,3 mm flatstiftförbindelser, som är utbrett i fordons- och maskininstallationer — gör det enkelt att ansluta med befintliga kabeländar eller lampetter.
• Invändningsdiameter på 11,6 mm kräver motsvarande urfräsning i panel eller konsol; väggtjocklek upp till 2 mm rekommenderas för korrekt fäste och tätning.
• Eftersom belastningseffekten vid 24 V är markant lägre (5 A) bör produkten inte användas som huvudsäkring för högre effektförbrukning i 24 V-system utan extra relä eller kontaktor.

Säkerhet och underhåll

• Se till korrekt säkring och kabeldimension i enlighet med strömförbrukning; överskrid inte angivna belastningsgränser för att undvika överhettning eller kontaktfel.
• Vid montering i utomhus- eller fuktiga miljöer rekommenderas skydd mot vattenintrång och smuts, då standardutförande inte nödvändigtvis är IP-klassat för direkt utsatta förhållanden.
• Kontrollera periodvis mekanisk funktion och elektriska anslutningar för oxidation eller lösa förbindelser, särskilt vid höga strömmar.

Kommentarer

• Produktens benämning “Kippskifte tänd/sluk” motsvarar den tyska beteckningen “Kippschalter Ein/Aus”.
• Det finns inget tillverkarnamn angivet i uppgifterna; MPN 145.07.00 och GTIN 4026736053376 kan användas för entydig identifikation vid inköp och reservdelsökning.
