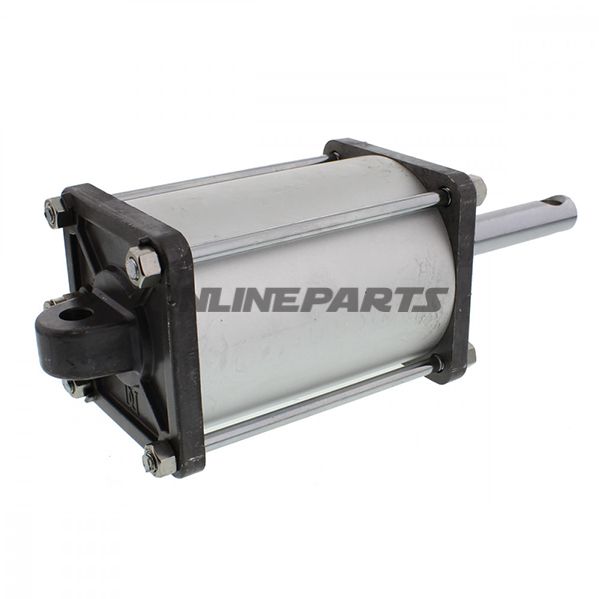

KIPPA CYLINDER Monty 3300 4030744 från 2009

Kippsylinder (vippsylinder) till Hofmann Monty 3300, från 2009

Detta är en kippsylinder (vippsylinder) beräknad för Hofmann Monty 3300-serien från omkring 2009. Produkten är en Hofmann-original reservdel med delenummerna 4030744 och EAA0356G14A och är identifierad med GTIN 8054081092982 och MPN 677.00.51.

Funktion

• Kippsylindern fungerar som aktutdelaren, som står för vippe-/kippevbevegelsen i lyftutrustning eller övriga mekaniska system där Monty 3300 används.
• Den utför linjär rörelse via en kolvstång för att skapa den nödvändiga vinkeln- eller tilt-rörelsen i maskinens konstruktion.
• Designad för upprepad, mekanisk belastning i verkstadsmiljöer med styrning av position och kraftöverföring mellan chassiselement.

Dimensioner och rörelsedata

• Inbyggd längd (kolven draget): 290 mm
• UTdragen längd (kolven ut): 365 mm
• Kolvstångens diameter: 20 mm
• Fästdia/monteringshål (fotsborrning) diameter: 12 mm
• Höjd: 98 mm
• Bredd: 98 mm

Materialval och konstruktion

• Hus och bärande delar är tillverkade i stål för att säkerställa strukturell styrka och slitstålighet vid mekanisk belastning.
• Kolvstång och rörliga komponenter använder aluminium i kombination med stål eller ytbehandling för att minska vikt och friktion, samtidigt som styrka- och korrosionsmotstånd bevaras.
• Materialen är typiska för verkstads- och lyftutrustning, där kombinationen av stål och aluminium ger en balans mellan hållbarhet och vikt.

Kompatibilitet och användningsområden

• Designad för Hofmann Monty 3300-serien; passar maskiner och system från samma modellårgång och montagegeometri (kontrollera monteringsmåtten före montering).
• Lämplig för användning i bilverkstäder, däck-/hjulservice- och lyftplattformar där exakt kipprörelse krävs.

Tekniska överväganden vid installation

• Kontrollera att fästudiameter (12 mm) och kolvstångsdiameter (20 mm) matchar befintliga monteringsbeslag och kopplingar.
• Vid ommontering rekommenderas korrekt rengöring och smörjning av glidytsor samt kontroll av tätningar för att undvika läckage.
• Eftersom detta är en originaldel från Hofmann bör elektriska och hydrauliska anslutningar (om relevanta) prövas i enlighet med tillverkarens specifikationer.

Kvalifikationer och identifikation

• Hofmann originaldel: arbetar enligt matchande originalkrav för dimensioner och passform.
• Varanr.: 4030744, alternativt EAA0356G14A.
• MPN: 677.00.51
• GTIN: 8054081092982

Anmärkningar

• Uppgifterna kommer från tillverkarens delidentifikation; kontrollera alltid mått och monteringsförhållanden före slutlig installation.
• Det finns ingen uppgift om tryck- eller kraftspecifikation i de tillgängliga uppgifterna; för belastningsberäkningar använd tillverkarens tekniska dokumentation eller kontakta Hofmann-support.
