Kedjehjul 42Z delning 420 Innerdiameter 070 Hålkrets 090

Tandhjul till kedja, 42 tänder, 420 pitch — invändig diameter 70 mm, hålmönster 90 mm

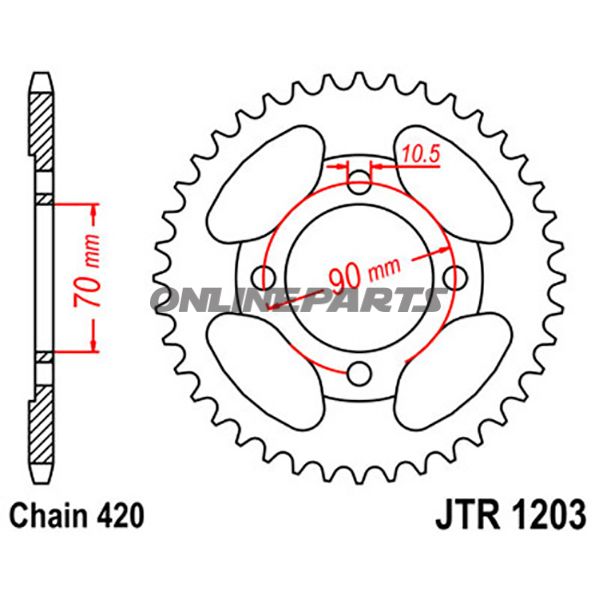

Produktöversikt: Detta tandhjul från JT Sprockets (GTIN: 824225300055, MPN: 727.01.55) är ett traditionellt svarvat, fräst och borrarbetat stål-tandhjul designat för 420-kedjor. Det har 42 tänder, invändigt borrhål Ø70 mm och bultcirkel (PCD) 90 mm med 4 monteringshål. Bulthålens diameter är 10,5 mm och bultypen är flat huvud; offset är 0 mm.

Funktion och användning:

• Tandhjulets primära funktion är att överföra vridmoment mellan motorens utgående axel och bakhjulskedjan i motorcykelns drivlina med standard 420-pitch.
• Designat för direkt montering på nav med 70 mm invändig diameter och 90 mm hålmönster, vilket gör det lämpligt för fordon och navdimensioner som följer dessa mått.
• Flat huvud-bultförbindelsen ger en plan kontaktyta mot navet och enkel åtkomst vid montering/demontering.

Material och tillverkningsmetod:

• Tandhjulet är tillverkat i stål, valt för sin kombination av styrka, slitstyrka och förmåga att motstå belastning i kraftöverföringsapplikationer.
• Producenten JT Sprockets använder svarvning, fräsning och borrning som primära bearbetningsmetoder för att uppnå exakta toleranser och korrekt tandprofil. Efter värmebehandling kontrolleras varje enhet manuellt för att säkerställa överensstämmelse med specifikationerna.
• Material- och värmebehandlingsprocessen säkerställer en balans mellan hårdhet i tandflankarna (för slitagebeständighet) och seghet i kärnmaterialet (för att minska risk för sprödbrott).

Teknisk data (sammanfattning):

• Pitch: 420
• Antal tänder: 42
• Invändig diameter (borrhål): 70 mm
• PCD (hålmönster): 90 mm
• Antal monteringsbultar: 4
• Bult-håldiameter: 10,5 mm
• Bultyp: flat huvud
• Offset: 0 mm
• Material: stål
• Producent: JT Sprockets
• MPN: 727.01.55
• GTIN: 824225300055

Kompatibilitet och monteringsanmärkningar:

• Kontrollera att navets invändiga diameter och bultcentrum (PCD 90 mm) matchar ditt baknav eller drivaxelns flangmått. Den angivna bulthåldiametern (10,5 mm) och bultypen (flat huvud) ska passa till de använda fästen bultar.
• 420-pitch innebär kompatibilitet med standard 420-kedjor; vid byte mellan olika pitch-typer får varken kedja eller tandhjul användas korsvis mellan pitch-typerna.
• Vid montering bör bultarna dras i kors för att säkerställa jämn kontaktyta och undvika skev belastning på tandhjulet.

Kvalitetskontroll och spårbarhet:

• JT Sprockets anger flera Produktionsfaser och individuella kvalitetskontroller under tillverkningen, samt slutlig manuell inspektion efter värmebehandling. GTIN och MPN ingår i tillverkarens spårbarhetssystem och kan användas vid förfrågningar om kompatibilitet eller reservdelens identifikation.

Praktiska överväganden för montören:

• Undersök tandprofil och kedjeslitage vid allmän service; byt tandhjul och kedja parallellt vid tydligt slitage för att undvika accelererad försämring.
• Vid montering efter värmebehandling kan mindre dimensionella avvikelser vara möjliga; använd fabriksangivna toleranser och använd momentnyckel vid åtdragning.

Producenten JT Sprockets är känd för omfattande CNC-bearbetning och en tillverkningsprocess som prioriterar precision i tandprofil och konsekvent värmebehandling. Märket och artikelnumret (MPN 727.01.55) kan användas för att verifiera reservdelens matchning till specifika motorcykelmodeller eller navdimensioner.
