Kedjehjul 36Z delning 420 Innerdiameter 058 Hålkrets 090

Tandhjul 36 tänder (420), inre diameter 58 mm, bultcirkel 90 mm — bakhjulskrona för kedja

Produkt: Tändhjul från JT Sprockets, artikelnummer MPN 727.02.08, GTIN 824225302219. Detta tändhjul är tillverkat av stål och avsett för montering på bakhjulnav med 4 skruvar och räfflade (frästa) skruvar. Antal tänder: 36. Tändning: 420.

Funktion och användning

• Tändhjulet överför vridmoment från kedjan till bakhjulet och definierar därmed slutlig växling (hastighet/acceleration) i drivlinan.
• Designat för standard 420-kedjor, passar till fästen där PCD (bultcirkel) är 90 mm och inre centrumhål 58 mm.
• Skruvmönster och räfflade skruvar säkerställer korrekt platt och stabil sammansättning mot navytan för minimal sidoförskjutning.

Material och tillverkning

• Material: Stålkonstruktion med värmebehandling efter bearbetning för att uppnå slitagebeständighet och dimensionell stabilitet.
• Tillverkningsteknik: svarvning, fräsning och borrning på CNC-maskiner för att upprätthålla snäva toleranser på tandprofil och skruvmönster.
• Efter värmebehandling kontrolleras varje enhet manuellt som en del av producentens kvalitetsrutiner för att säkerställa passform och tandprofil.

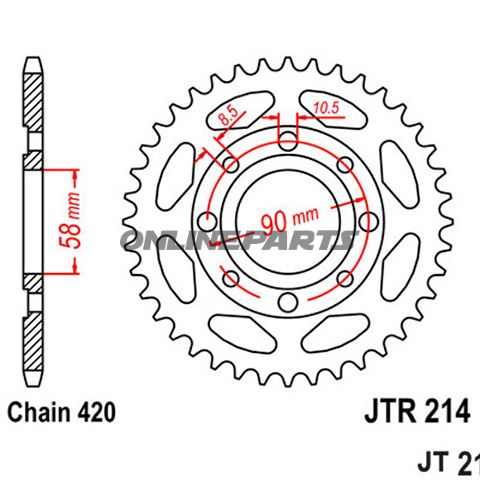

Tekniska detaljer

• Tandvinkling (Pitch): 420
• Antal tänder: 36
• Inre diameter (centrumhål): 58 mm
• Bultcirkel (PCD): 90 mm
• Bultdiameter vid monteringshål: 10,5 mm och 8,5 mm (möjlighet för olika skruvtyper beroende på ram/nav)
• Monteringsskruvar: 4 st, räfflad typ
• Offset: 0 mm
• Tillverkare: JT Sprockets (MPN 727.02.08, GTIN 824225302219)

Kompatibilitet och monteringsöverväganden

• Kontrollera att kedertypen är 420 och att navets PCD (90 mm) och centreringshålet (58 mm) överensstämmer med monteringsytan.
• Notera håldiametrarna (10,5 mm / 8,5 mm) — välj skruvar och åtdragningsmoment i enlighet med fordonsfabrikantens specifikationer.
• Vid montering: rengör kontaktytor, kontrollera navförvitring och använd eventuell lämplig momentbegränsare för att undvika deformation av flange.

Kvalitets- och produktionsinformation från tillverkaren

JT Sprockets tillverkar tändhjul och kedjor genom en process med upp till 25 produktionsfaser och fler än tio individuella kvalitetskontroller. Kombinationen av CNC-svarvning, fräsning och borrning samt efterföljande värmebehandling och manuell slutkontroll ger en produkt med begränsade toleranser och enhetlig tandprofil, vilket är relevant vid krav på slitstyrka och precisa drivlinjedelar.

Anmärkningar

• Informationen om MPN (727.02.08), GTIN (824225302219) och tillverkare (JT Sprockets) är integrerad i produktidentifikationen och kan användas vid reservdelsökning.
• Denna beskrivning fokuserar på teknisk information; vid osäkerhet om passform jämförs mått eller kontaktas en fackperson för proaktiv kontroll innan montering.
