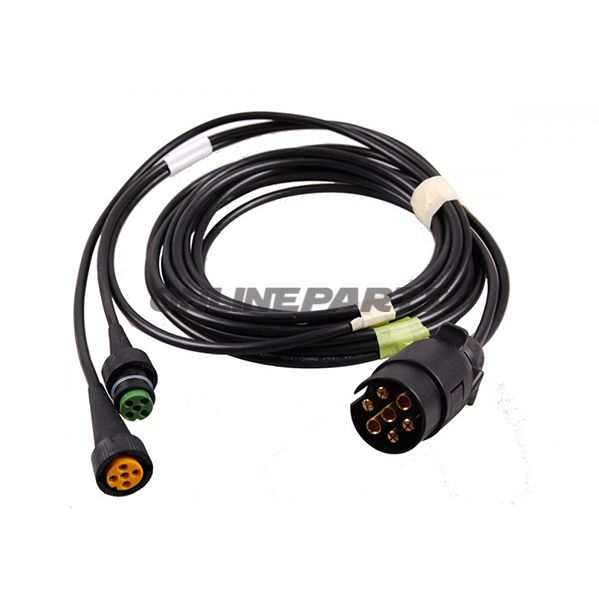

Kabeluppsättning 7-poligt stift 5 meter bajonett 5-polig Aspöck

Kabelsats 7-polig till Aspöck-lampor, 5 m huvudkabel, bajonet 5-polig

Denna kabelsats är avsedd för försörjningsledning mellan fordonets elsystem och Aspöck-lampkonfigurationer. Produkten levereras under märket Aspöck (GTIN: ASP58-1022-047, MPN: 338.16.54) och är utformad för att säkerställa en pålitlig, mekanisk och elektrisk anslutning till bakljus som Multipoint, Earpoint och Midipoint.

Funktion

• Huvudfunktion: leda ström och signaler från fordonets kontakt till Aspöck-lampkonfigurationer via en 7-polig kabelkontakt.
• Bajonet 5-polig sidkontakt: ger kompatibilitet med lampor som använder den specifika 5-poliga bajonettilslutningen.
• Längd: 5 meter huvudkabel, vilket ger flexibilitet vid placering av lyktsystem och möjlighet till kabeldragning utan ytterligare förlängningar i de flesta standardinstallationer.

Material och konstruktion

• Kontaktmaterial: PVC-belagda kontakter med isolerande hölje för motstånd mot fukt och allmän mekanisk påverkan.
• Kablar: flerledarkablar med lämplig tvärsnittsarea (standard för denna typ av användning), isolerad för att motverka kortslutning och korsstörningar.
• Kontaktförebrukning: mekanisk bajonetlåsning på den 5-poliga sidan för säker elektrisk kontakt vid vibrationer och rörelse.

Tekniska egenskaper och användbarhet

• Kompatibilitet: Speciellt lämplig för Aspöck Multipoint, Earpoint och Midipoint-lampkonfigurationer, men kan användas med andra enheter som använder samma 7-poliga till 5-poliga bajonetinterfacet.
• Elektriskt: 7-polig kontakt tillåter både ström och separata signalkanaler (t.ex. blink, stopp, bakljus, jord), vilket är standard i släpvagns- och dragkortsinstallationer.
• Montering: avsedd för installation i vanliga kabelkanaler på tvåhjuliga och fyrhjuliga fordon; PVC-kontakterna är robusta mot normalt väder- och vägslamspåverkan.

Praktiska anmärkningar för mekanikern

• Kontrollera polförbindelser och färgkodning vid installation för att undvika omkoppling av funktioner.
• Vid fastsättning rekommenderas korrekt kabelavlastning för att undvika drag på kontakter och svetsade kopplingar.
• PVC-materialet är lämpligt för utomhusbruk, men vid långvarig exponering för extrem UV eller kemikalier kan livslängden minskas; överväg enligt lokala förhållanden.

Märke och identifikation

Produkten är från Aspöck och identifieras med MPN 338.16.54 och GTIN ASP58-1022-047. Dessa nummer är användbara vid beställning, reservdelidentifikation och dokumentation i verkstaden.

Noteringar

• Upplysningar om förpackningsenheter eller fraktset är uteslutna här, eftersom kunder ofta förväntar sig leverans av enskilda enheter för installationsbruk.
• Om det finns krav på specifika IP-klassifikationer eller ledningsarea rekommenderas det att verifiera dessa värden med teknisk datablad från Aspöck före montering.
