KABELSTZ PLUGG 13P 6M BAJ 5P M DC-ABG ASP

Kabelset med 13-poligt kontakt och 5-poligt bajonett med DC dragkord till Aspöck-armaturer

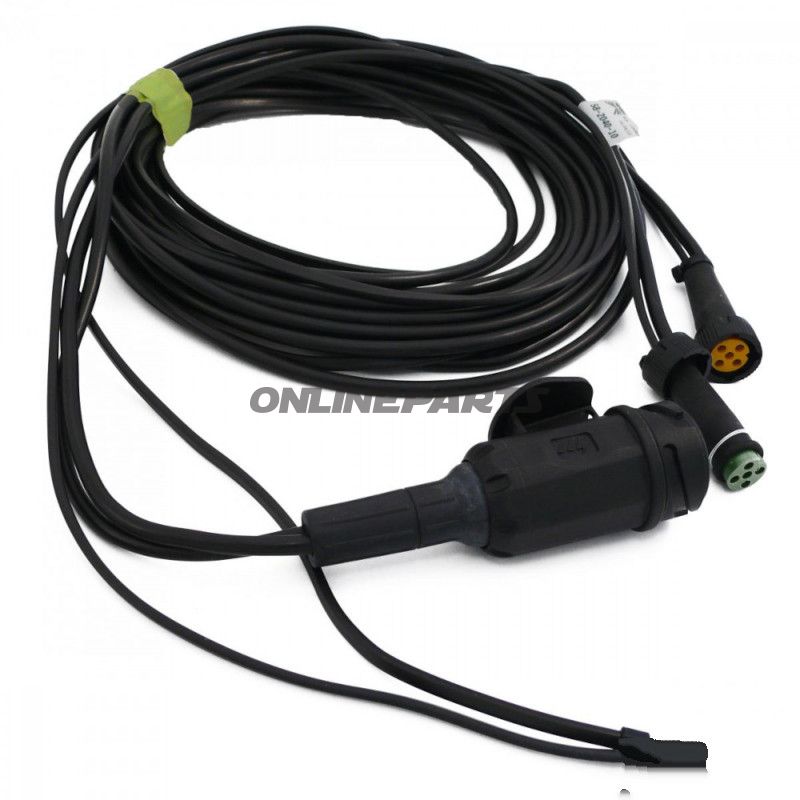

Produktsammanfattning: Detta kabelset från Aspöck (GTIN: ASP58-2040-517, MPN: 338.07.98) är utformat som huvudkabel för kombinationer av Aspöck-armaturer. Settet kombinerar en 13-polig trailer-/fördelningkontakt med ett separat 5-poligt bajonett med DC-dragkord och levereras med långa kabelsträckor, så att det kan monteras flexibelt i fordonets bakände eller släpvagnsinstallationer.

Funktion och användning:

• Kablarna används som huvudförbindelse mellan fordonets 13-poliga kontakter och Aspöck-multipoint/earpoint-/midipoint-armaturer, där både signal- och separat DC-strömförsörjning är nödvändig.
• 13-poliga delen hanterar kompletta belysnings- och styrsignaler (blink, stopp, positionsljus, dimljus, samt eventuella extra funktioner), medan det 5-poliga bajonettskyddet säkerställer en snabb, mekaniskt låst anslutning till DC-systemets strömförsörjning via dragkord.
• Konstruktionen gör det möjligt att leda signal- och strömförande ledningar åtskilda fram till armaturen, vilket förenklar service och utbyte av komponenter.

Material och mekaniska egenskaper:

• Kablarna är utförda med isolering och yttre mantel avsedd för fordonsbruk, med fokus på flexibilitet och motstånd mot oljor, slitage och vanliga väderpåverkningar. Materialvalet är standard för ledningkablage till trailer- och släpvagnsinstallationer.
• Det 5-poliga bajonettsticket har mekanisk låsning med dragkord, vilket minskar risken för felavbrytning vid vibrationer eller rörelse.
• De elektriskakontaktytorna är utformade för lågt övergångsmotstånd och korrosionsbeständighet för att bevara signalintegriteten över tid.

Dimensioner och kabellängder:

• Huvudkabellängd: 6 meter från 13-poligt stöd till förgreningspunkt.
• DC-kontakt (5-poligt bajonett) levereras med en kabelutlöpslängd på cirka 4,5 meter från förgreningspunkten, så att den kan placeras optimalt i samband med armaturens DC-anslutning.

Kompatibilitet:

• Beskrivningen anger uttryckligen kompatibilitet med olika Aspöck-armaturserier, till exempel Multipoint, Earpoint och Midipoint. Använd produkten där dessa armaturer använder separata DC-anslutningar och 13-poliga fordonssatser.
• Vid kombination med andra tillverkare bör kontaktstandarder och pin-konfigurationer verifieras, eftersom 13-poliga kontakter kan variera i användning beroende på fordonstyp och kabeldragning.

Praktiska överväganden vid montering:

• Planera rördragning och fästning så att kablar inte utsätts för skarpa kanter eller överdrivet böjtryck. Använd kabelband och gummigenomförningar vid karosserigenomförningar.
• Vid förlängning eller reparation rekommenderas korrekt krympning eller lödförbindelser och användning av värmehärdande krympeflex för att behålla täthet och mekanisk styrka.
• Kontrollera pinout på både fordonets 13-poliga kontakt och armaturens kontakt innan anslutning för att undvika kortslutning eller felaktiga signaler.

Identifiering: Produkten märks som Aspöck-kabelset med GTIN ASP58-2040-517 och producentnummer (MPN) 338.07.98. Dessa referenser är användbara vid reservdelsbeställning eller vid verifikation av kompatibilitet med befintlig installationsdokumentation.

Anmärkning: Förpackningen anger enhetsförpackning; det följer inte med fler lösa delar än vad som behövs för enskild installation. Kontrollera vid beställning om särskild mängdförpackning önskas.
