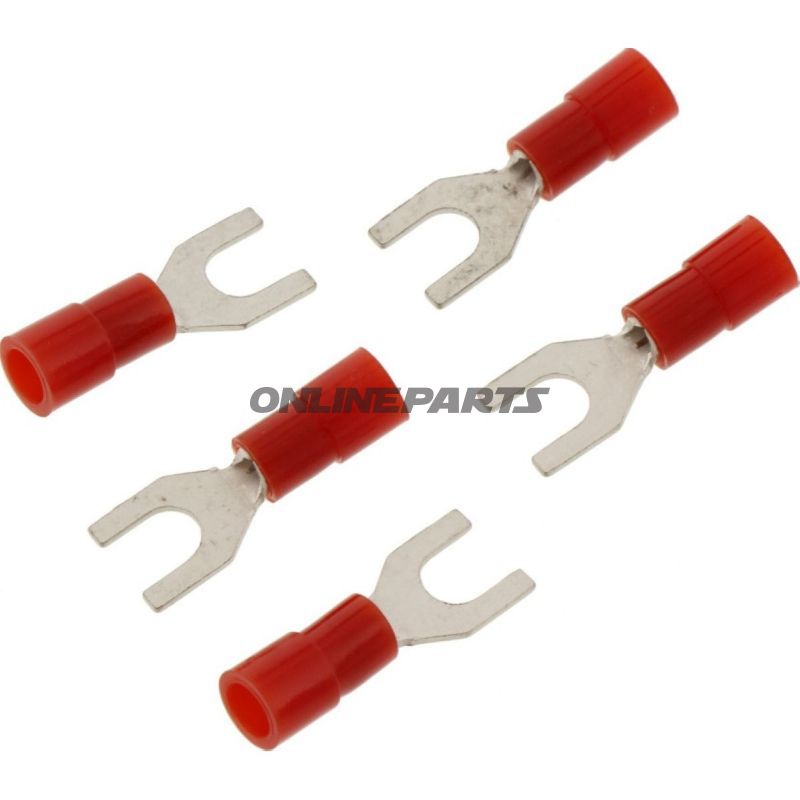

Gaffel-kabelsko (fork connector) 0,5–1,5 mm², M4 – JMP (röd)

Produkt: Gaffel-kabelsko i nylonisolerad utförande från JMP (MPN: 158.03.05, GTIN: 4043981275117). Denna typ av gaffelkontakt används för elektriska anslutningar där en skruvförbindelse (M4) ska kunna lossas utan att helt ta bort kabelskoen.

Funktion och användning

• Gaffelformen (fork connector) ger en snabb, säker och upprepad mekanisk anslutning till skruv- eller klämställen med M4-sgänga.
• Används typiskt i motorcyklar, styruppställningar och elektriska installationspunkter där plats och tillgång gör det praktiskt att glida kabelskoen under en skruv utan full demontering.
• Nylonisoleringen skyddar mot kortslutning och ger god mekanisk avlastning vid böj- och dragpåverkan.

Material och egenskaper

• Kopparlegerad ledande del med tinnbeläggning för korrosionsskydd och förbättrad lodfri kontakt. (Obs: produkten är inte avsedd för lödning av förbindelsen.)
• Nylonisolering för elektrisk isolation och mekaniskt skydd; färg röd indikerar kabeltvärsnitt i enlighet med vanlig färgkod.
• Inre diameter vid gaffeln: ca. Ø 4,3 mm, avsedd för skruv M4.
• Temperaturmotstånd angivet till cirka -105 °C (angivet som temperaturtålighet i leverantörsdata). Detta anger motstånd mot låga temperaturer; nylonens arbetsområde vid höga temperaturer bör bedömas i förhållande till tillämpningen.

Tekniska specifikationer (översikt)

• Typ: Gaffel-kabelsko (Fork Connector)
• Passar till skruv: M4
• Kabeltvärsnitt: 0,5–1,5 mm²
• Gaffelöppning/Ø: ca. 4,3 mm
• Standard: DIN 46237
• Isolering: Ja (nylon)
• Sammanslagning vid lödning: Nej
• Poler: 1

Kompatibilitet och användningsråd

• Lämplig för ledare med tvärsnitt mellan 0,5 och 1,5 mm²; se till korrekt avisolering och krympning/pressning av kabelskoen för att uppnå god elektrisk och mekanisk anslutning.
• Använd passande kabelstans eller pressverktyg för att komprimera kontakten. Dåligt pressade kabelska kan ge ökad resistans och värmeutveckling.
• Kontrollera att skruvhuvudet och underlaget är fria från färg/oxider innan montering för att säkerställa låg övergångsresistans.

Standard och identifikation

Produkten uppfyller dimensioner som angivits i DIN 46237. Tillverkaren JMP anges med MPN 158.03.05 och GTIN 4043981275117, vilket kan användas för entydig identifikation vid inköp och reservdelshantering.

Bemärknningar

• Paketnamn i produktdata anger en paketreferens, men uppgifter om antal i förpackningen kan variera mellan leverantörer och bör alltid bekräftas vid beställning.
• Tänk på miljö och korrosionsförhållanden vid val av material och ytbehandling i aggressiva omgivningar; ytterligare skydd kan vara nödvändigt vid långsiktig utomhus- eller saltspridning.
