Kabelstopp dubbelsidigt öppet 16X24X30 Innehåll 25 stycken

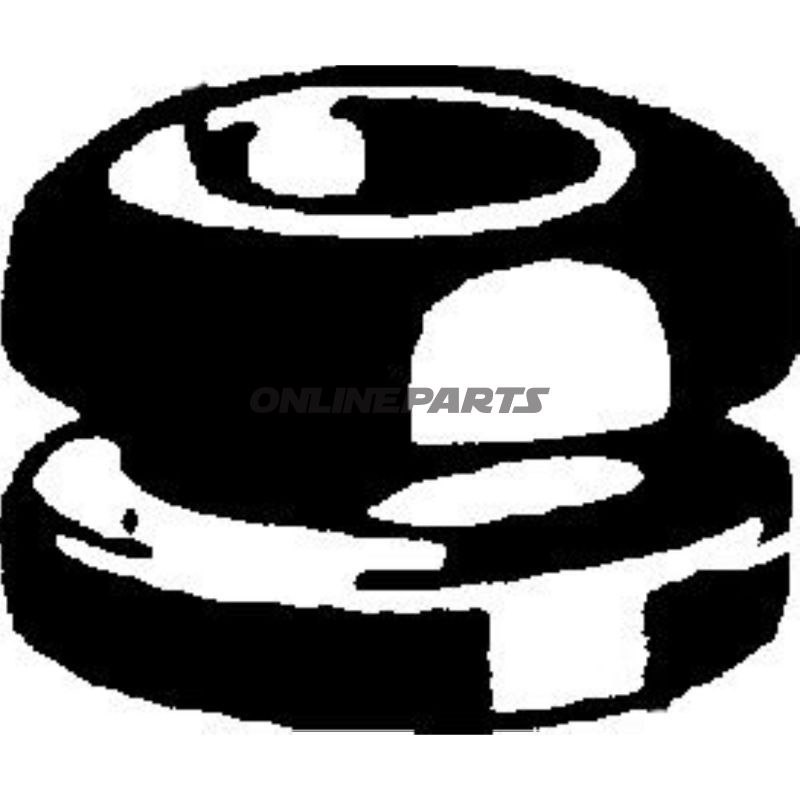

Kabelgenomföring dubbel öppen 16 x 24 x 30 mm – dubbel genomföring i mjuk PVC

Produktfunktion
Denna dubbel öppna kabelgenomföring är utvecklad för att föra två kabelinstallationer parallellt genom samma öppning i kaross, instrumentpanel eller kabelkanal. Konstruktionen är öppen i båda sidor, så kablar kan monteras utan att behöva föra ändarna genom en stängd genomföring — praktiskt vid service, reparation eller när kablar dras in i efterhand.

• MPN: 158.28.24
• GTIN: 4026736019747
• Färg: svart
• Material: mjuk PVC (polyvinylklorid)

Materialval och egenskaper
Genomföringen är tillverkad i mjuk PVC, vilket ger flexibilitet vid montering och god vibrationsdämpning runt kabeln. Mjuk PVC skyddar kablar mot vassa kanter och minskar nötning vid rörelse eller vibrationer. Materialet tål vanliga oljerester och smuts i de flesta motormiljöer, men har begränsningar vid långvarig exponering för starka lösningsmedel eller mycket höga temperaturer — överväg alternativ om användningen innebär extrema kemiska påfrestningar eller driftstemperaturer långt över normala motorutrymmen.

Dimensioner och passform
Produkten är specificerad med följande mått, som anger invändiga och utvändiga diametrar samt höjder, så att du kan bedöma passformen i befintliga hål eller monteringsytor:

• d (inre borrhål/kabelöppning): 16,0 mm — avsedd för kablar eller slangar omkring denna diameter.
• D1 (mellanmått): 24,0 mm — användbart vid bedömning av passning i insatta flänsar eller tryckyta.
• D (ytterdiameter): 30,0 mm — anger det yttre måttet mot monteringshålet.
• H (höjd): 11,0 mm — tjocklek på genomföringen mätt från fläns till motsatt kant.
• h2 (väggtjocklek): 1,5 mm — väggtjocklek vid öppningens kant.

Montering och användning
Den dubbelsidiga, öppna utformningen möjliggör snabb införing av kablar från sidan. Genomföringen kan användas i plåt, plastpaneler eller kabelkanaler där ett hål motsvarande ytterdimensionen (ca. 30 mm) är borrat eller stansat. Flänsen hjälper till att hålla genomföringen på plats i hålet och skyddar monteringsytan mot direktkontakt mellan kabel och kant. Se till att monteringshålet har tillräcklig klaring för flänsen och att genomföringen sitter tillräckligt tight för att inte glida vid vibrationer.

Kompatibilitet och användningsområden
Typiska användningsområden är framdragning av två separata kablar i närheten av styrsystem, inre paneler, bagageutrymmen eller i närheten av elektronikenheter. Produkten riktar sig till mekaniker, installatörer och motorcykelägare som behöver en robust, flexibel lösning för kabelgenomföring utan permanent sammansättning av kablar.

Anmärkningar
Förpackningsenhet anges i leverantörsinformation, men denna beskrivning fokuserar på produktens funktion och tekniska egenskaper. Om du behöver information om antal per förpackningsenhet eller beställningsminima, fås dessa uppgifter via återförsäljaren.

Sammanfattning
Denna kabelgenomföring (MPN 158.28.24, GTIN 4026736019747) i mjuk PVC ger en flexibel, vibrationsdämpande lösning för dubbel kabelgenomföring, med mått som passar hål omkring 30 mm ytterdiameter och 16 mm kabelöppningar. Lämplig för service och underhåll där kablar ska monteras eller tas bort utan att dras genom en stängd genomföring.
