Kabelstopp Dubbelsidig öppen 10X12X18 ALT4792115

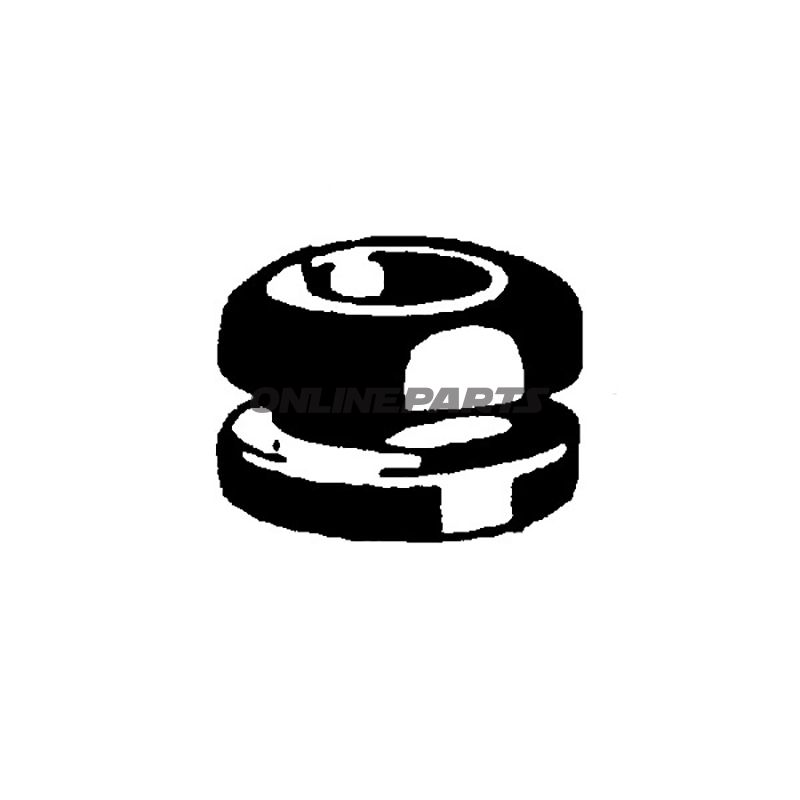

Kabelgenomföring – dubbel öppen, 10×12×18 mm (ALT4792115)

Denna kabelskydd (kabelgenomföring) är en dubbel öppen lösning avsedd för att leda två kablar genom chassi, paneler eller skåp, där man behöver tätning och mekaniskt skydd på båda sidor av öppningen.

Funktion

• Konstruktionen är dubbel öppen, vilket betyder att båda sidor är åtkomliga och tillåter dragning av separata kablar eller ledningsbuntar genom samma genomföring.
• Syftet är att skydda kablar mot vassa kanter i öppningen, minska slitage vid vibrationer och säkerställa en snygg och stabil monteringslösning.
• Den mjuka profilen ger en viss tätning runt kabeln och minskar friktionen mellan kabel och metall/plast i monteringspunkten.

Material och egenskaper

• Material: mjuk PVC. Valet av mjuk PVC ger god flexibilitet, dämpning av vibrationer och motståndskraft mot mindre mekaniskt slitage. PVC tål vanliga oljestänk och de flesta temperaturområden som finns i motorutrymmen och elektronikpaneler, men är inte avsedd för mycket höga temperaturer eller aggressiva kemikalier.
• Färg: svart, vilket ger en diskret finish och god ljusskyddsbeständighet.
• Designad för enkel insättning i rund eller anpassad utskärning i paneler; den mjuka kanten kläms mot öppningen och håller genomföringen på plats utan avancerad infästning.

Mått och dimensioner

• Invändig diameter (d): 10,0 mm — huvudsakligen angivelse för kabeldiameter som kan dras genom varje sida.
• Yttre diameter vid första nivå (D1): 12,0 mm.
• Total yttre diameter (D): 18,0 mm — relevant för dimensionering av monteringsöppning eller urtag i panelen.
• Höjd (H): 11,0 mm — visar hur mycket genomföringen bygger ut från panelens plan.
• Höjd sekundärt nivå (h2): 4,0 mm — relevant för förståelse av flänsens uppbyggnad och fasthållning i panelen.

Kompatibilitet och användningsområden

• Lämplig för motorcykelpaneler, instrumentbrädor, styrstänger, batterilådor och mindre skåplösningar där två separata kablar ska föras parallellt genom samma öppning.
• Passar kablar med max yttre diameter omkring 10 mm per sida; mät alltid kabelns faktiska diameter inklusive isolering före montering för att säkerställa korrekt passform.

Tekniska koder

• MPN: 158.28.08 — tillverkarens artikelnummer/produktionskod, användbart vid ombeställning eller reservdelsidentifiering.
• GTIN: 4026736019662 — global handelsartikelkod, som kan användas för sökning i varukataloger och lagerhantering.
• Produktbeteckning i leverantörsdata: ALT4792115 (angiven i titeln) — ofta använd i tekniska ritningar och reservdelslistor.

Monterings- och hanteringsnoteringar

• Skär eller bor ur utskärningen i panelen enligt den yttre diametern (D) och avgrada för att undvika vassa kanter mot PVC-materialet.
• Tryck genomföringen på plats; den mjuka PVC:n säkerställer ett grepp och fasthållning. Vid upprepad demontering kan materialet tappa lite elasticitet över tid.
• Kontrollera kemisk kompatibilitet om genomföringen utsätts för starka lösningsmedel eller långvarig värme.

Beskrivningen baseras på leverantörens tekniska data (ALT4792115 / MPN 158.28.08, GTIN 4026736019662). Färgangivelsen är svart och materialet är mjuk PVC. Vid behov av dokumentation eller kompatibilitetsuppgifter för specifika motorcykelmodeller rekommenderas kontroll mot tillverkarens reservdelslista eller teknisk ritning.
