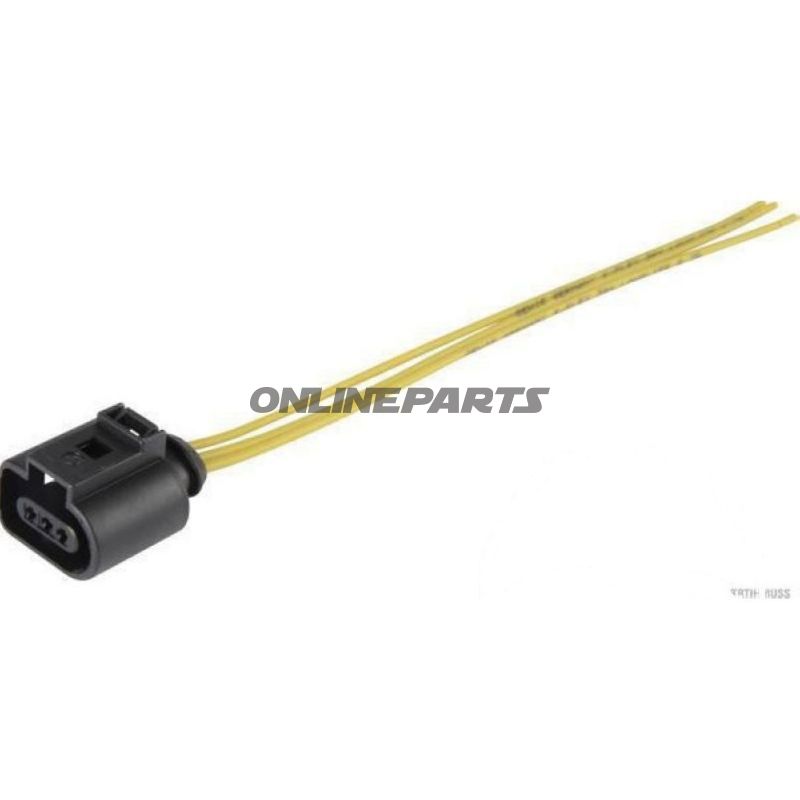

Kabelreparationssats för sensorn RADDREHZAL

Kabelreparationssats för hjulhastighetsensor (RADDREHZAL)

Detta kabelreparationssats är avsedd för reparation eller utbyte av skadade anslutningar i ledningsnätet till hjulhastighetsensoren (RADDREHZAL). Satsen innehåller de nödvändiga kontakter och komponenter för att återställa en pålitlig elektrisk anslutning mellan sensorn och det befintliga kabelnätet.

• Funktion: Satsen ersätter skadade stik och kontaktpunkter i signalslingan för hjulhastighetsensoren, så att signalöverföring och jordförbindelse återställs utan att behöva byta ut hela sensorkabeln eller sensorens elektronikhus.
• MPN: 440.11.45 — detta produktnummer identifierar exakt den relevanta kontaktkonfigurationen och säkerställer kompatibilitet vid jämförelse med reservdelslistor.
• GTIN: 4026736439880 — globalt handelskod kopplad till detta set.

Tekniska detaljer

• Stiftbredd: 1,5 mm — lämplig för kompakta sensorstift, vanligt använd på ABS/hjulhastighetsensorer.
• Ledningsdimension: 0,75 mm² — lämplig för låga signalströmmar och typisk för sensorsignaler.
• Polantal: 3-poligt — ger separata förbindelser till signal, ström/gnd och eventuell referens eller diagnostiklinje, beroende av sensorens utformning.
• Kontaktfinish: Guldbelagd kontaktyta — guldbeläggning minskar risk för oxidation och säkerställer låg kontaktresistans över tid, vilket är väsentligt för små sensorsignaler.

Materialval och egenskaper

Kontaktdelarna i satsen är tillverkade med metallkärnor och en tunn guldbeläggning på kontaktflatorna. Materialvalet är valt med fokus på elektrisk ledningsförmåga och korrosionsbeständighet i miljöer med fukt och väderpåverkan. Isoleringsmaterialen runt sticken är dimensionerade för att motstå vibrationer och de temperaturer som typiskt uppträder i närheten av hjulupphängning och hjulhus.

Kompatibilitet och användning

Satsen är lämplig för reparation av 3-poliga hjulhastighetsensorförbindelser med 1,5 mm stiftbredd och 0,75 mm² ledare. Den är lämplig för mekaniker och erfarna användare som gör punktreparationer av ledningsnätet istället för att byta hela sensorer eller kablar. Vid reparation bör man säkerställa korrekt krympning eller lödning av ledare och korrekt montering av låsmekanismer för att upprätthålla mekanisk säkerhet och IP-klassning, om relevant för det aktuella fordonet.

Medföljande innehåll och förpackning

Satsen levereras med de nödvändiga kontaktstift och hus för en standard 3-polig sensoranslutning. Observera att förpackningsenheter från leverantör kan variera; beskrivningen anger funktion och innehåll per komplett reparationssats, inte större grossistförpackningar.

Användningsanvisningar

• Kontrollera bilens eller motorcykelns elscheman för att säkerställa korrekt färgkodning och pinsutformning vid utbyte.
• Använd lämpligt verktyg för krympning av kontaktstift eller gör lödning enligt tillverkarens rekommendationer för att uppnå hållbara förbindelser.
• Efter reparation bör sensorens kretsar testas med multimeter eller diagnostikutrustning för att verifiera signalintegritet före slutmontering.

Detta kabelreparationssats identifieras med MPN 440.11.45 och GTIN 4026736439880, och är avsedd för fackmän och erfarna mekaniker som sköter reparation av ABS- och hjulhastighetsensorförbindelser.
