Adapterkabelträd LFB till radioer – kompatibelt med BMW, Mercedes-Benz, Porsche m.fl.

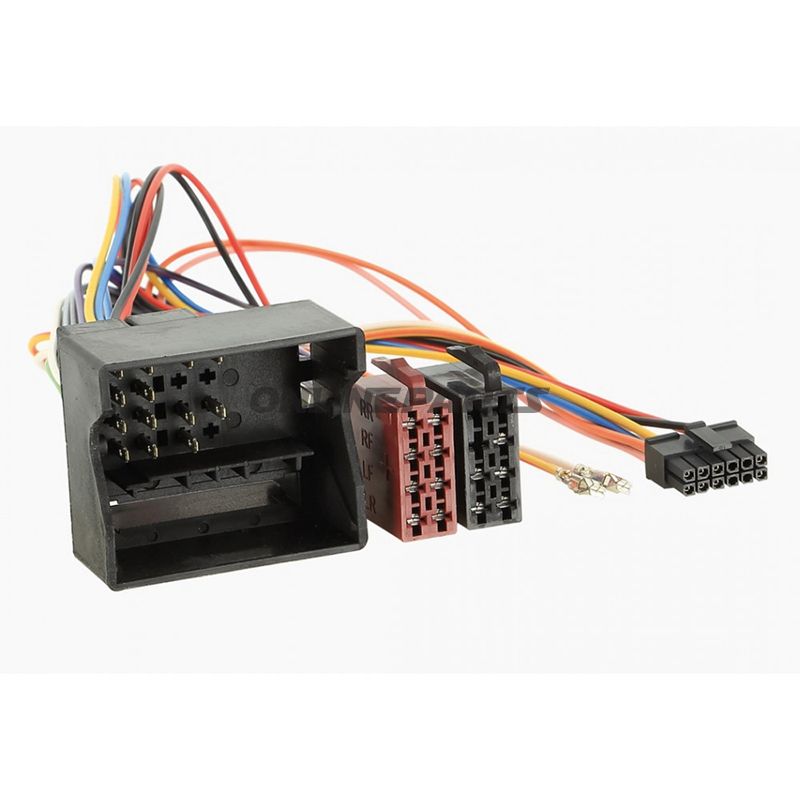

Produkt: Adapter kabelträd LFB (ACV 194.07.48, GTIN 4026724671797)
Detta adapterkabelträd är utvecklat för att ansluta fabrikmonterade fordonsledningsnät med eftermarknadsradioapparater genom användning av en 40-pols kvadratisk kontaktanslutning. ACV:s kabelsats (MPN 194.07.48) följer ledningsnatsstandarden betecknad 42c401 / 42c402 (CAN-UNI 01) och innehåller de nödvändiga signal- och strömförande ledarna för att bevara bilens funktioner vid radiouppgradering.
- Funktion: Omdirigerar bilens originalstik till standardiserade radioingångar (ISO/Jack-varianter beroende på radio), hanterar ström, högtalarsignaler och relevanta styrsignaler till infotainmentsystemet.
- Stiktyp: 40-pols kvadratisk stik till fordonsanlutning.
- Kompatibilitet: Designad för ett brett urval av BMW-, Mercedes-, Porsche-, Smart- och VW/Crafter-modeller från cirka 2003–2022. Se sektionen nedan för modell- och årsdetaljer; vissa varianter kräver kompletterande artiklar vid OEM-ljudsystem eller särskilda funktioner (PDC, E-Call mv.).
Material och uppbyggnad
Kabeln är utförd med isolerade kopparledare och industriella plaststift konstruerade för vibrationer och temperaturförhållanden i fordon. Kontakterna är ytförehandlade för korrosionsbeständighet och stabil elektrisk anslutning. Isoleringen är dimensionerad för att skydda mot slitage i ledningsbanor bakom instrumentbrädan och i dörrpaneler. Det finns inga överdrivna löften om livslängd; produktens design överensstämmer med vanliga krav i bilindustrin för aftermarkedstillbehör.
Teknisk användning och anmärkningar
- Ledningsnatsbeteckning: 42c401 / 42c402 / CAN-UNI 01.
- För fordon med bakre PDC kan extra artikel krävas (markerad i fordonslistan).
- På vissa modeller är +12V konstant (batteri) anslutningen utförd som smält/fast förbindelse för att hantera avstängningsfunktioner; detta är angivet i fordonslistan med kommentarer.
- Särskilda OEM-ljudsystem (t.ex. Harman Kardon, E‑Call) kan kräva kompletterande adaptrar eller artiklar för full funktionalitet — dessa referenser finns angivna under de enskilda fordonen.
Kompatibla fordon (urval)
- BMW 1-serien (E81/E82/E87/E88) 03/2004–10/2013, BMW 3-serien (E90/E91/E92/E93) 03/2005–10/2013.
- Mercedes A-, B-, C-, CLK-, E-, G-, GL-, M/ML-, R-, SLK-klasser samt Sprinter och Vito/Viano i angivna årsmodeller (se specifikation för år och modellkoder i teknisk dokumentation).
- Porsche 911, Boxster, Cayman, Cayenne och Panamera i angivna årsklasser.
- Smart Forfour (B454) och VW Crafter-varianter.
Radioanslutningsmöjligheter
Adaptern stöder flera eftermarknadsstik-typer via varianter i ACV:s program, inklusive Alpine, Blaupunkt, Clarion/JVC, Pioneer/Sony med flera (t.ex. 42arc000, 42arc100, 42arc101, 42arc104, 42arc107 osv.). Val av korrekt radioadapter (jack/ISO) beror på den specifika eftermarknadsradion och vilka funktioner som önskas bevarade.
Installation och användningsråd
- Produktionen riktar sig till mekaniker och erfarna installatörer; korrekt match mellan bilens ledningsnätnummer (42c401/42c402) och adaptern är avgörande.
- Vid närvaro av OEM-funktioner (t.ex. Harman Kardon, E‑Call, PDC) kontrollera de noterade artikelreferenserna och lägg till eventuella nödvändiga kompletterande adaptrar.
- Efter anslutning bör alla funktioner (högtalare, strömförsörjning, tändningsberoende utgångar och eventuella CAN-signaler) verifieras före total återmontering.
Produkten levereras under märket ACV och identifieras som artikelnummer 194.07.48 (GTIN 4026724671797). För exakt modell-/årsjustering och eventuella extraartiklar, se bilens el-schema eller kontakta teknisk support med bilens VIN och ljudsystemuppgifter.
