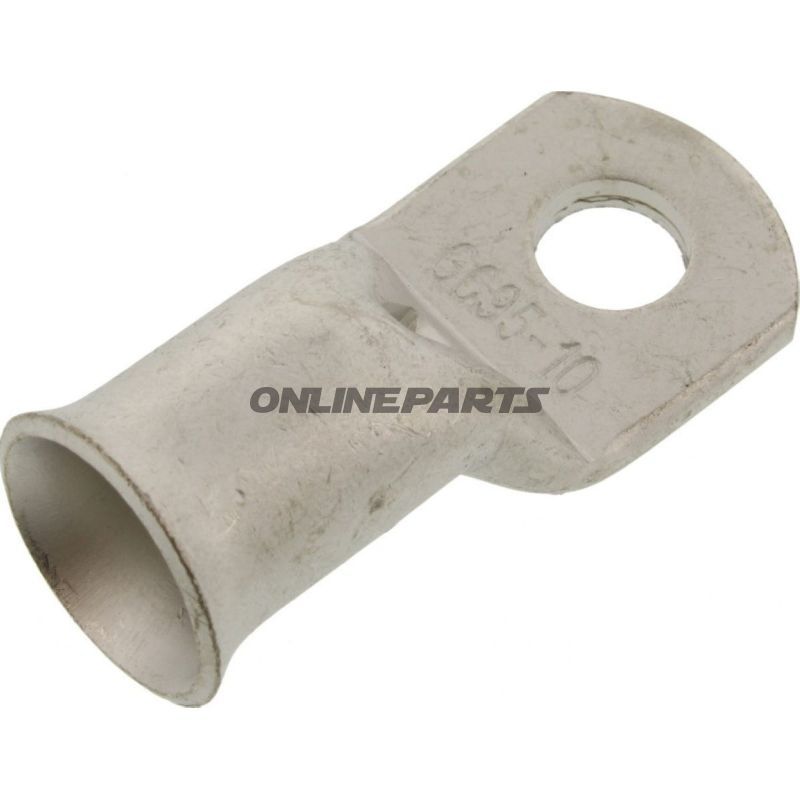

Ringkabelsko (ringtunga) 95,0 mm² M10 — oisolerad, JMP

Produktöversikt: Denna oisolerade ringkabelsko från JMP (MPN: 158.04.12, GTIN: 4043981276121) är konstruerad för elektrisk anslutning med kabelarea upp till 95,0 mm² och passar till M10-skruvar (borr Ø 10,3 mm). Den levereras som enhet och är avsedd för professionella användare som behöver robusta mekaniska anslutningspunkter i större ledningsdimensioner.

Funktion och användning

Ringskabelsko skapar en fast, mekanisk och elektrisk kontaktpunkt mellan en stor ledare (upp till 95,0 mm²) och en skruv- eller bultfäste med M10-dimension. Den används typiskt vid batterianslutningar, stora jordförbindelser, huvudledningar i fordon eller i stationära installationer där en pålitlig skruvklämma är nödvändig. Produkten är oisolerad och lämpar sig för installationer där ytterligare isolering eller krympfolie används separat efter montering.

Materialval och egenskaper

• Material: Ringkabelskoen är tillverkad i kopparlegering (vanligt tinbelagd), vilket ger god elektrisk ledningsförmåga och förbättrat korrosionsmotstånd jämfört med obehandlad koppar. Den tinbelagda ytan möjliggör bättre kontaktmotstånd och längre livslängd under normala driftförhållanden.
• Oisolerad design: Oisolerad utförelse ger möjlighet till visuell kontroll av förbindelsen och flexibilitet vid användning av separat krympefolie eller annan isolering vid behov. Observera att oisolerade terminaler kräver korrekt isolering i områden med risk för kortslutning.
• Mekanisk utformning:ringen har en exakt borr-dimension på Ø 10,3 mm, som säkerställer korrekt passform på M10-bultar. Materialtjocklek och klämytor är dimensionerade för att motstå de mekaniska belastningarna vid tillspänning utan deformation vid korrekt moment.

Tekniska data

• Typ: Ringkoppling / ringkabelsko
• Varumärke: JMP (MPN 158.04.12)
• GTIN: 4043981276121
• Lämplig till skruv/bult: M10
• För kabelarea: upp till 95,0 mm²
• BorrDiameter: Ø 10,3 mm
• Isolerad: Nej (oisolerad)
• Lödning: Nej (inte avsedd för lödning vid förbindelse)
• Antal poler: 1

Montering och rekommendationer

• För korrekt elektrisk förbindelse bör kabeländen kapas, avisoleras och krympas med passande krympverktyg och matriser för 95,0 mm² ledare. Användning av korrekt krympkvalitet och -teknik är avgörande för låg kontaktmotstånd.
• Eftersom delen är oisolerad rekommenderas efterföljande mekanisk och elektrisk skydd i driftsmiljöer där beröring eller kortslutningsrisk föreligger — t.ex. krympfolie eller kabelskohätta.
• Åtspänningsmoment för M10-fäste bör följa tillverkarens rekommendationer för den använda bult- och bricktyp för att undvika överspänning och säkerställa långvarig kontakt.

Kompatibilitet och användningsområden

Ringskabelsko är lämplig för stora kabelarea i motorcyklar med större huvudkablar, bilar, marina installationer, industriell utrustning och batteri-/fördelningspaneler. Den passar till standard M10-anslutningar och kan kombineras med ringbultar, brickor och muttrar efter behov.

Obs: Produkten levereras som enskild ringskabelsko. Kontrollera alltid kabeldimension och miljökrav före installation, och se till att adekvat isolering används om det krävs i din användning.
